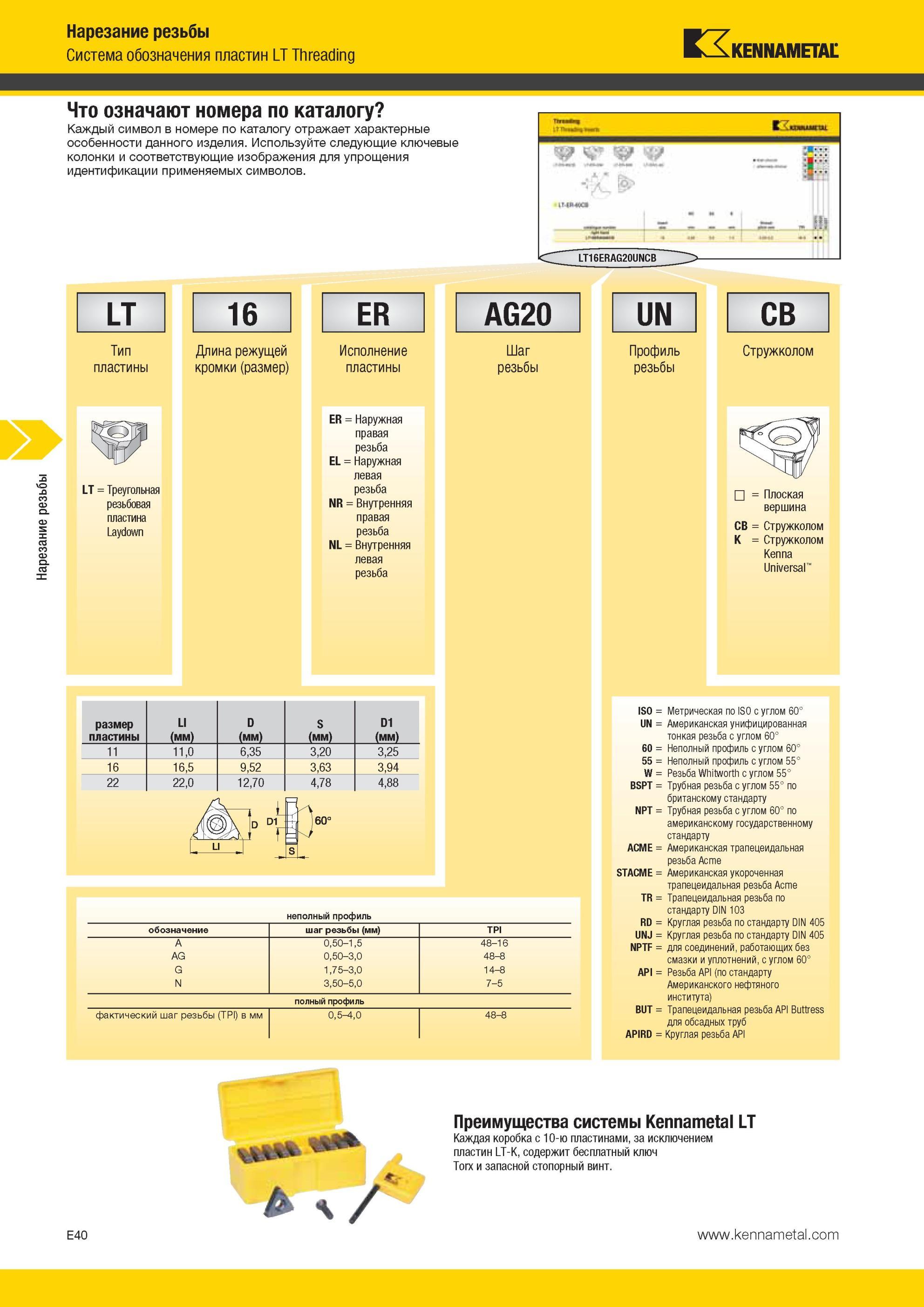

Система обозначения пластин Kennametal LT Threading Тип пластины LT Треугольная резьбовая пластина Laydown 16 ER AG20 Длина режущей кромки (размер) Исполнение пластины ER Наружная правая резьба EL = Наружная левая резьба NR = Внутренняя правая резьба NL = Внутренняя левая резьба Шаг резьбы размер пластины LI (мм) D (мм) S (мм) D1 (мм) 11 16 22 11,0 16,5 22,0 6,35 9,52 12,70 3,20 3,25 3,63 3,94 4,78 4,88 160° неполный профиль обозначение шаг резьбы (мм) TPI A 0,50-1,5 48-16 AG 0,50-3,0 48-8 G 1,75-3,0 14-8 N 3,50-5,0 7-5 полный профиль фактический шаг резьбы (TPI) в мм 0,5-4,0 48-8 UN Профиль Стружколом резьбы CB = Плоская вершина CB = Стружколом K = Стружколом Kenna Universal ISO = Метрическая по ISO с углом 60° UN = Американская унифицированная тонкая резьба с углом 60° 60 = Неполный профиль с углом 60° 55 = Неполный профиль с углом 55° W = Резьба Whitworth с углом 55° BSPT = Трубная резьба с углом 55° по британскому стандарту NPT = Трубная резьба с углом 60° по американскому государственному стандарту ACME = Американская трапецеидальная резьба Acme STACME = Американская укороченная трапецеидальная резьба Acme TR = Трапецеидальная резьба по стандарту DIN 103 RD = Круглая резьба по стандарту DIN 405 UNJ = Круглая резьба по стандарту DIN 405 NPTF = для соединений, работающих без смазки и уплотнений, с углом 60° API = Резьба API (по стандарту Американского нефтяного института) BUT = Трапецеидальная резьба API Buttress для обсадных труб APIRD = Круглая резьба API Преимущества системы LT Каждая коробка с 10-ю пластинами, за исключением пластин LT-K, содержит бесплатный ключ Torx и запасной стопорный винт. E40 Нарезание резьбы Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
