KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

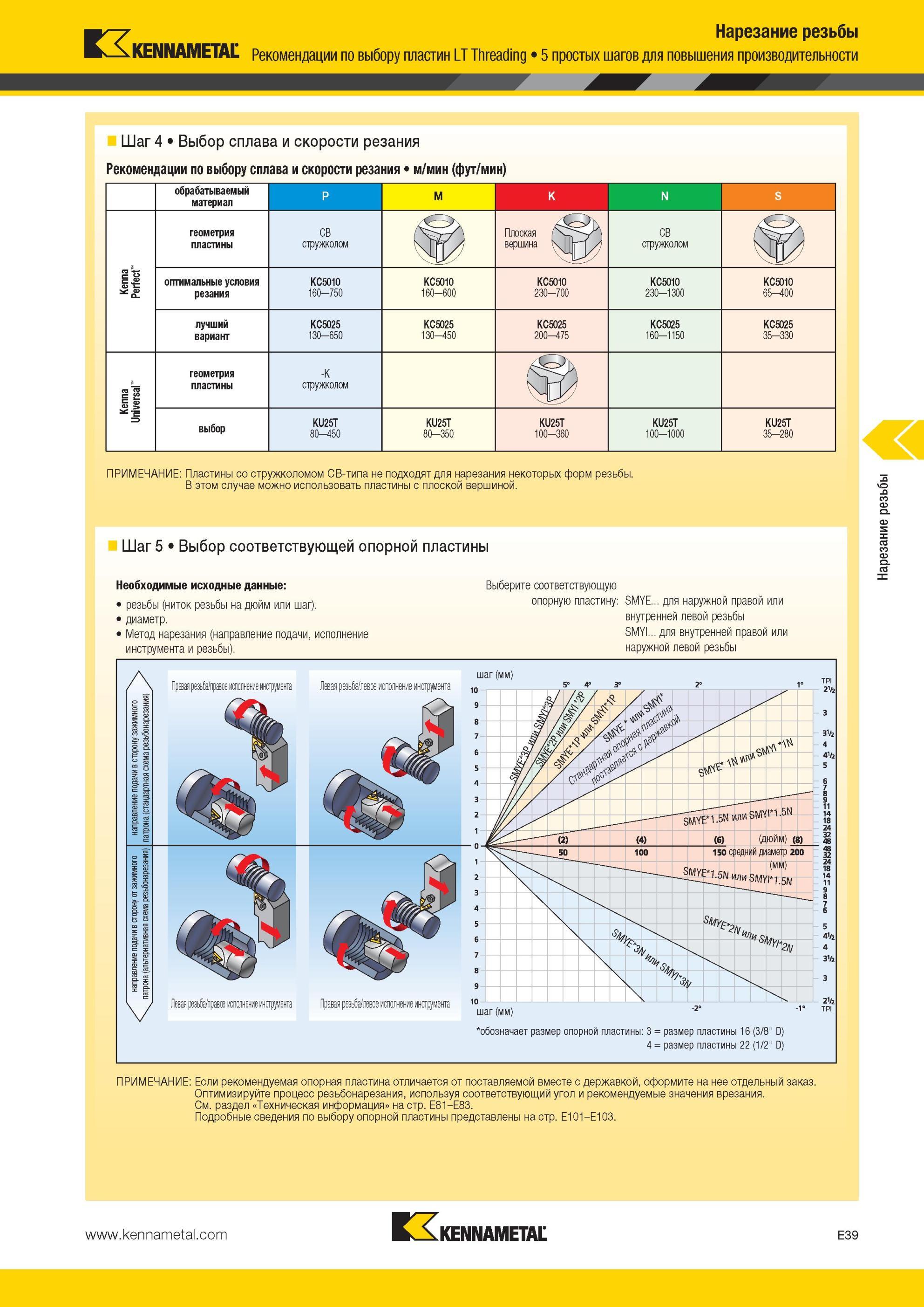

575 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.E39 |
|||||
Рекомендации по выбору пластин Kennametal LT Threading Выбор сплава и скорости резания Рекомендации по выбору сплава и скорости резания м/мин ( фут/миРекомендации по выбору пластин Kennametal LT Threading Выбор сплава и скорости резания Рекомендации по выбору сплава и скорости резания м/мин ( фут/мин ) обрабатываемый материал P M K N S Kenna Perfect геометрия пластины CB стружколом Плоская (вершина WifT/y CB стружколом оптимальные условия резания KC5010 160750 KC5010 160600 KC5010 230700 KC5010 2301300 KC5010 65400 лучший вариант KC5025 130650 KC5025 130450 KC5025 200475 KC5025 1601150 KC5025 35330 Kenna Universal' геометрия пластины -K стружколом выбор KU25T 80450 KU25T 80350 KU25T 100360 KU25T 1001000 KU25T 35280 ПРИМЕЧАНИЕ Пластины со стружколомом CB-типа не подходят для нарезания некоторых форм резьбы. В этом случае можно использовать пластины с плоской вершиной. Шаг 5 Выбор соответствующей опорной пластины Необходимые исходные данные резьбы (ниток резьбы на дюйм или шаг). диаметр. Метод нарезания (направление подачи, исполнение инструмента и резьбы). Выберите соответствующую опорную пластину SMYE... для наружной правой или внутренней левой резьбы SMYI... для внутренней правой или наружной левой резьбы обозначает размер опорной пластины 3 = размер пластины 16 (3/8" D) 4 = размер пластины 22 (1/2" D) ПРИМЕЧАНИЕ Если рекомендуемая опорная пластина отличается от поставляемой вместе с державкой, оформите на нее отдельный заказ. Оптимизируйте процесс резьбонарезания, используя соответствующий угол и рекомендуемые значения врезания. См. раздел Техническая информация на стр. E81-E83. Подробные сведения по выбору опорной пластины представлены на стр. E101E103. E39 Нарезание резьбы < направление подачи в сторону от зажимного направление подачи в сторону зажимного патрона (альтернативная схема резьбонарезания) патрона (стандартная схема резьбонарезания) Правая резьба/правое исполнение инструмента Левая резьба/левое исполнение инструмента Левая резьба/правое исполнение инструмента Правая резьба/левое исполнение инструмента Нарезание резьбы 5 простых шагов для повышения производительности Шаг 4 |
|||||
