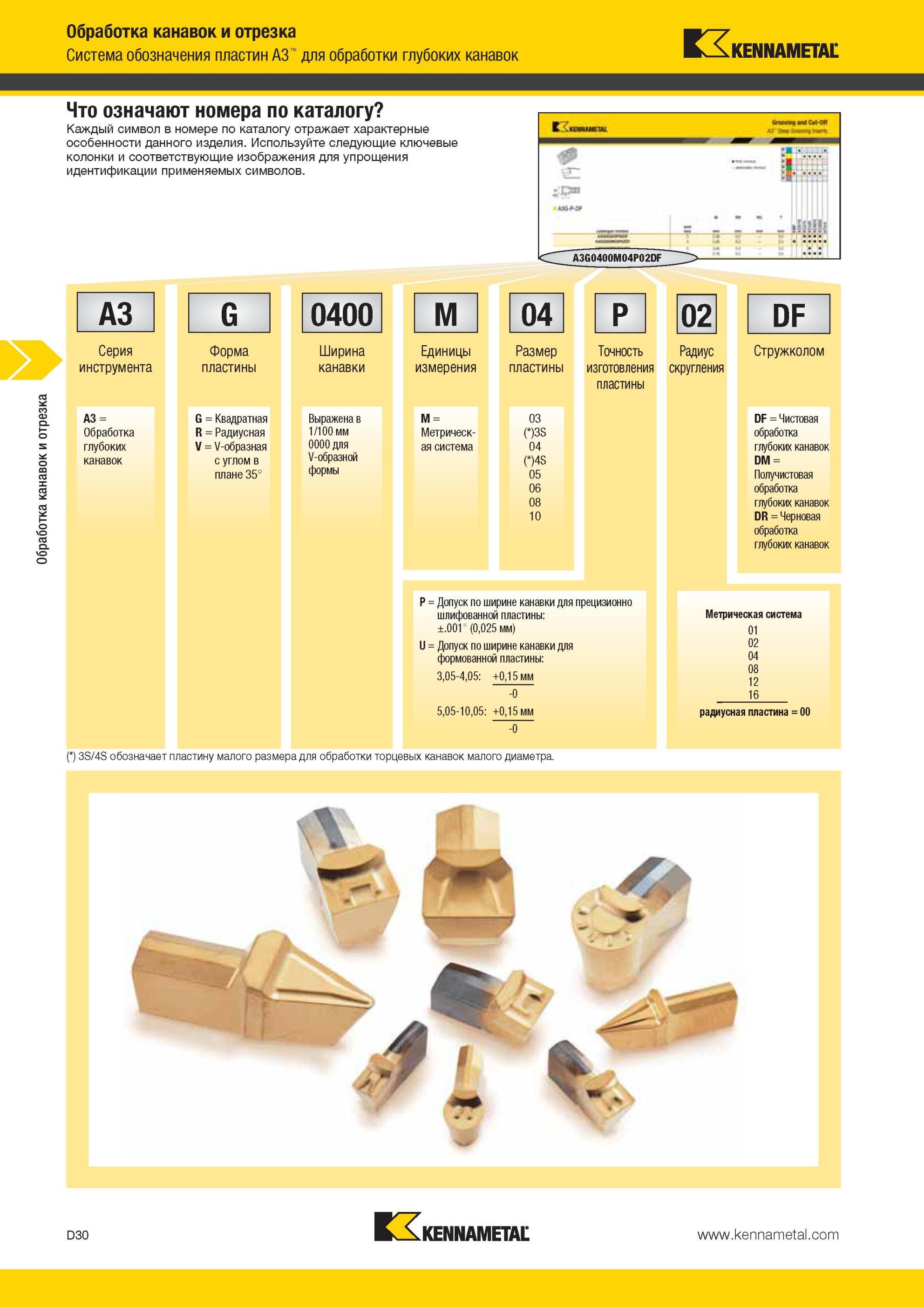

Система обозначения пластин Kennametal A3 для обработки глубоких канавок A3 G 0400 Серия инструмента Форма пластины Ширина канавки M Единицы измерения

Система обозначения пластин Kennametal A3 для обработки глубоких канавок A3 G 0400 Серия инструмента Форма пластины Ширина канавки M Единицы измерения 04 P 02 Размер Точность Радиус пластины изготовления скругления пластины DF Стружколом A3 = Обработка глубоких канавок G = Квадратная R = Радиусная V = V-образная с углом в плане 35° Выражена в 1/100 мм 0000 для V-образной формы M = Метрическ- 03 ( )3S 04 ( )4S 05 06 08 10 DF = Чистовая обработка глубоких канавок DM = Получистовая обработка глубоких канавок dR = Черновая обработка глубоких канавок P = Допуск по ширине канавки для прецизионно шлифованной пластины ±.001" (0,025 мм) U = Допуск по ширине канавки для формованной пластины 3,05-4,05 +0,15 мм 5,05-10,05 -0 +0,15 мм Метрическая система 01 02 04 08 12 16 радиусная пластина = 00 ) 3S/4S обозначает пластину малого размера для обработки торцевых канавок малого диаметра. ая система D30 Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
