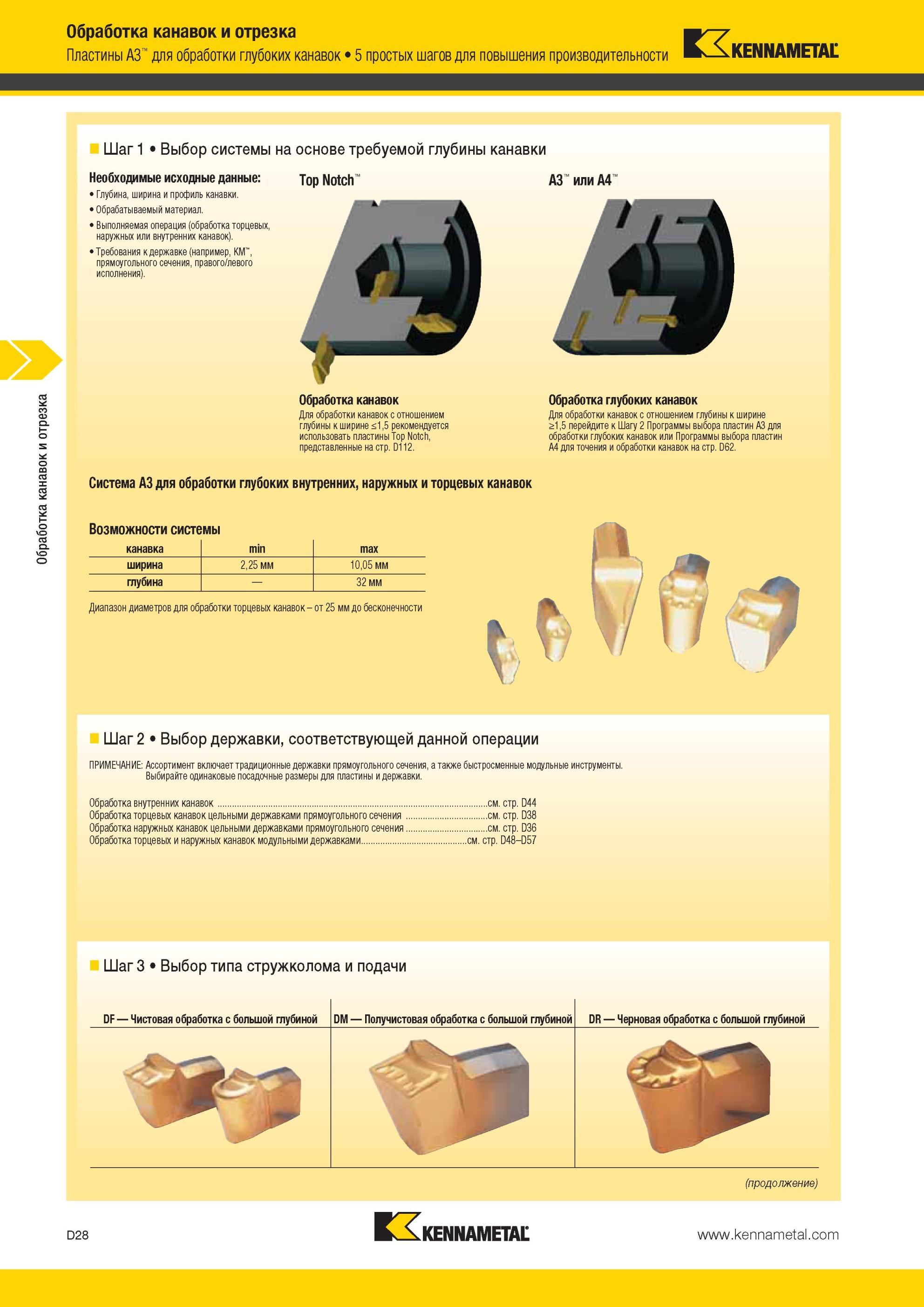

Пластины Kennametal A3 для обработки глубоких канавок Обработка канавок и отрезка 5 простых шагов для повышения производительности Шаг 1 Выбор системы

Пластины Kennametal A3 для обработки глубоких канавок Обработка канавок и отрезка 5 простых шагов для повышения производительности Шаг 1 Выбор системы на основе требуемой глубины канавки Необходимые исходные данные Глубина, ширина и профиль канавки. Обрабатываемый материал. Выполняемая операция (обработка торцевых, наружных или внутренних канавок). Требования к державке (например, KM', прямоугольного сечения, правого/левого исполнения). Top Notch Обработка канавок Для обработки канавок с отношением глубины к ширине <1,5 рекомендуется использовать пластины Top Notch, представленные на стр. D112. A3" или A4 Обработка глубоких канавок Для обработки канавок с отношением глубины к ширине >1,5 перейдите к Шагу 2 Программы выбора пластин A3 для обработки глубоких канавок или Программы выбора пластин A4 для точения и обработки канавок на стр. D62. Система A3 для обработки глубоких внутренних, наружных и торцевых канавок Возможности системы канавка min max ширина 2,25 мм 10,05 мм глубина 32 мм Диапазон диаметров для обработки торцевых канавок - от 25 мм до бесконечности Шаг 2 Выбор державки, соответствующей данной операции ПРИМЕЧАНИЕ Ассортимент включает традиционные державки прямоугольного сечения, а также быстросменные модульные инструменты. Выбирайте одинаковые посадочные размеры для пластины и державки. Обработка внутренних канавок см. стр. D44 Обработка торцевых канавок цельными державками прямоугольного сечения .см. стр. D38 Обработка наружных канавок цельными державками прямоугольного сечения .см. стр. D36 Обработка торцевых и наружных канавок модульными державками см. стр. D48-D57 Шаг 3 Выбор типа стружколома и подачи DF Чистовая обработка с большой глубиной DM Получистовая обработка с большой глубиной DR Черновая обработка с большой глубиной D28
