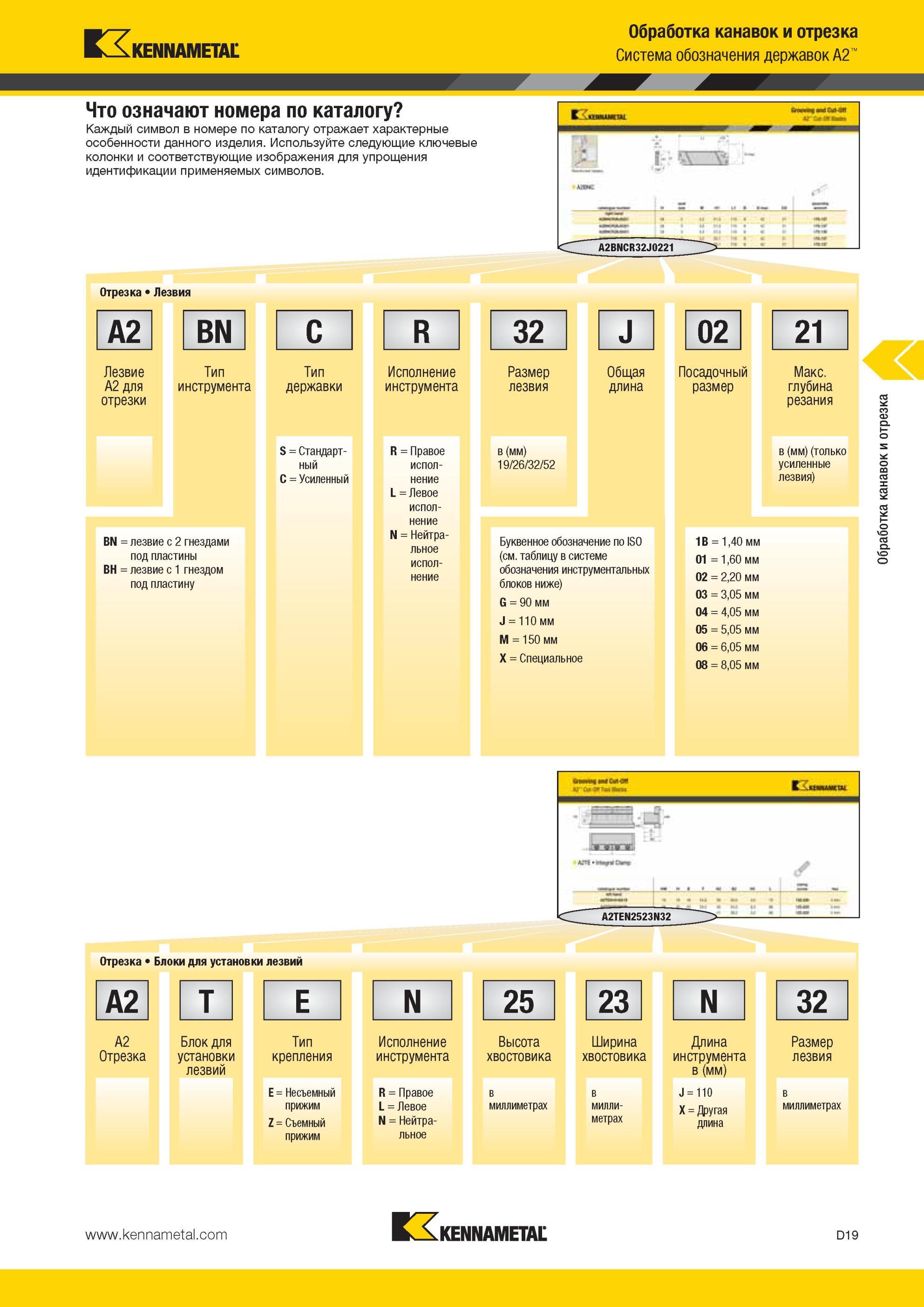

Система обозначения державок Kennametal A2 Обработка канавок и отрезка Отрезка Лезвие A2 для отрезки A2 BN Тип инструмента C Тип державки R Исполнение

Система обозначения державок Kennametal A2 Обработка канавок и отрезка Отрезка Лезвие A2 для отрезки A2 BN Тип инструмента C Тип державки R Исполнение инструмента 32 Размер лезвия J Общая длина 02 Посадочный размер 21 Макс. глубина резания BN = лезвие с 2 гнездами под пластины BH = лезвие с 1 гнездом под пластину S = Стандартный C = Усиленный R = Правое исполнение L = Левое исполнение N = Нейтральное исполнение в (мм) 19/26/32/52 Буквенное обозначение по ISO (см. таблицу в системе обозначения инструментальных блоков ниже) G = 90 мм J = 110 мм M = 150 мм X = Специальное 1B = 1,40 мм 01 = 1,60 мм 02 = 2,20 мм 03 = 3,05 мм 04 = 4,05 мм 05 = 5,05 мм 06 = 6,05 мм 08 = 8,05 мм в (мм) (только усиленные лезвия) Отрезка Блоки для установки лезвий A2 A2 Отрезка T Блок для установки лезвий E Тип крепления E = Несъемный прижим Z = Съемный прижим N Исполнение инструмента R = Правое L = Левое N = Нейтральное 25 23 Высота хвостовика миллиметрах Ширина хвостовика в милли- метрах N Длина инструмента в (мм) J = 110 X = Другая длина 32 Размер лезвия миллиметрах в в D19 Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
