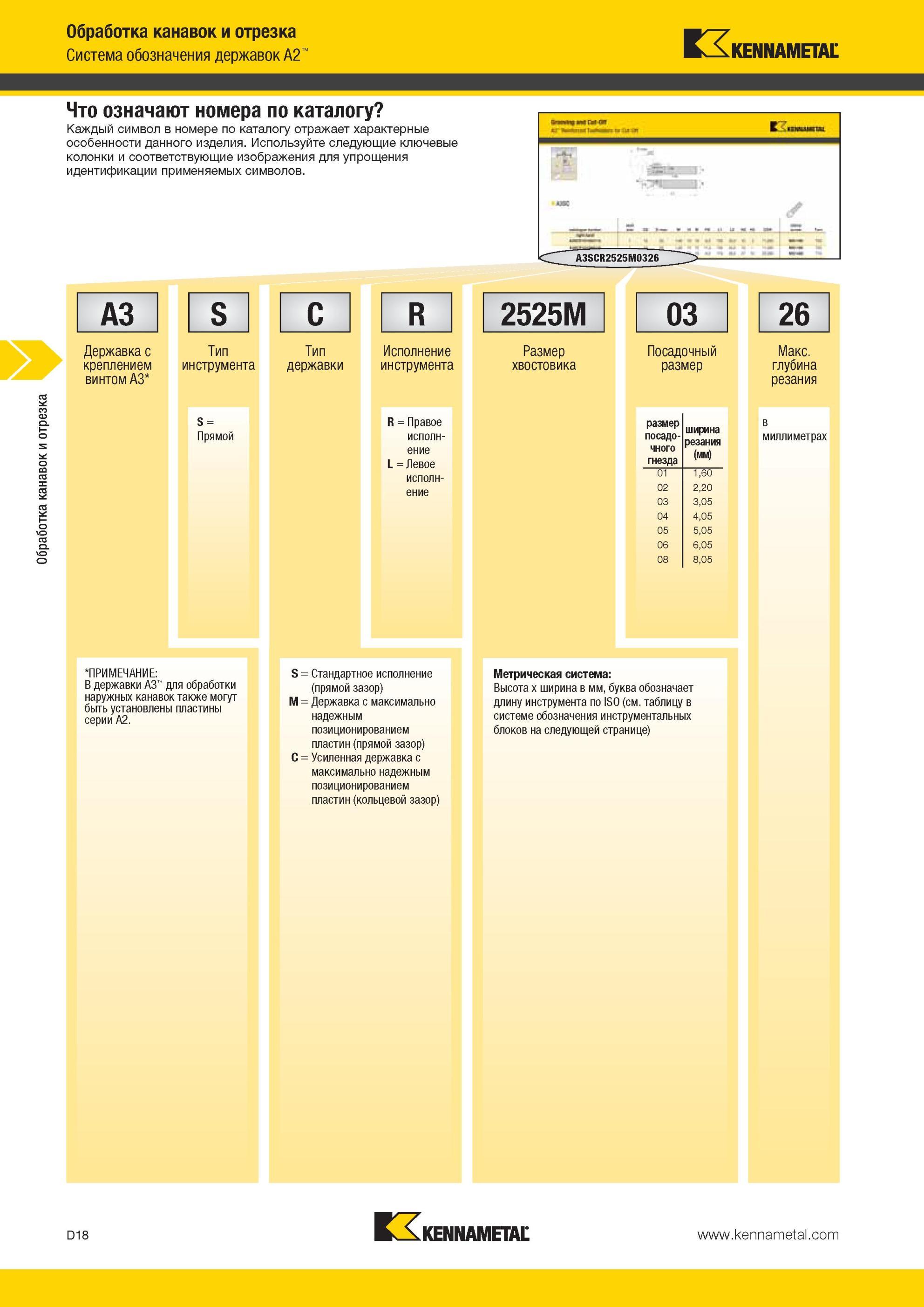

Система обозначения державок Kennametal A2 Обработка канавок и отрезка Державка с креплением винтом A3 S C R Тип инструмента Тип державки Исполнение инструмента 2525M Размер хвостовика 03 Посадочный размер 26 Макс. глубина резания S = Прямой R = Правое исполнение L = Левое исполнение размер посадо- чного гнезда ширина резания (мм) 01 1,60 02 2,20 03 3,05 04 4,05 05 5,05 06 6,05 08 8,05 миллиметрах ПРИМЕЧАНИЕ В державки A3” для обработки наружных канавок также могут быть установлены пластины серии A2. S = Стандартное исполнение (прямой зазор) M = Державка с максимально надежным позиционированием пластин (прямой зазор) C = Усиленная державка с максимально надежным позиционированием пластин (кольцевой зазор) Метрическая система Высота x ширина в мм, буква обозначает длину инструмента по ISO (см. таблицу в системе обозначения инструментальных блоков на следующей странице) в Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов.
