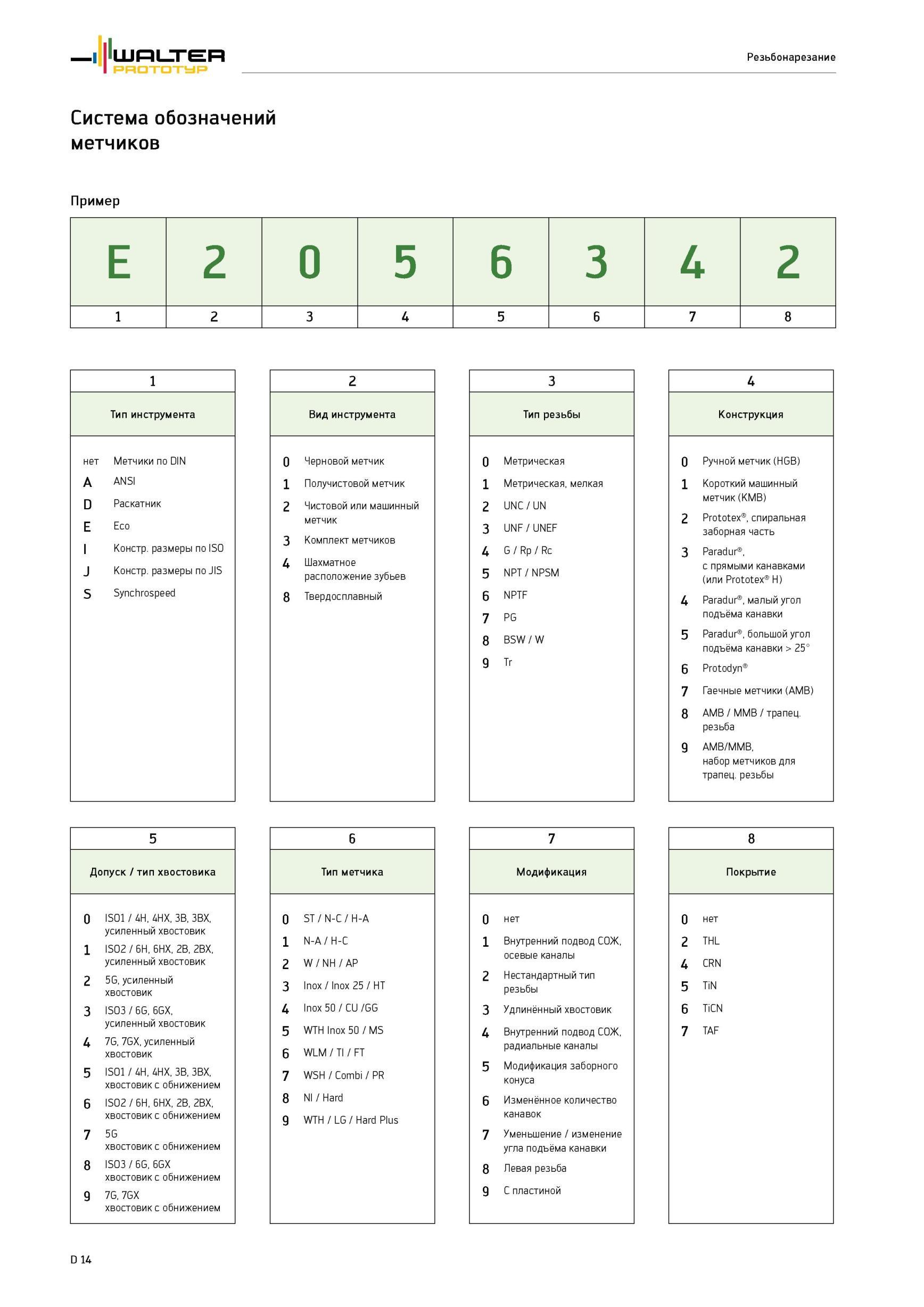

Система обозначений метчиков Walter Тип инструмента Метчики по DIN A ANSI D Раскатник E Eco Констр. размеры по ISO J Констр. размеры по JIS S Synchrospeed 2 Вид инструмента 0 Черновой метчик 1 Получистовой метчик 2 Чистовой или машинный метчик 3 Комплект метчиков 4 Шахматное расположение зубьев 8 Твердосплавный 3 Тип резьбы 0 Метрическая 1 Метрическая, мелкая 2 UNC/UN 3 UNF / UNEF 4 G / Rp / Rc 5 NPT / NPSM 6 NPTF 7 PG 8 BSW / W 9 Tr 4 Конструкция 0 Ручной метчик (HGB) 1 Короткий машинный метчик (KMB) 2 Prototex спиральная заборная часть 3 Paradur с прямыми канавками (или Prototex H) 4 Paradur малый угол подъёма канавки 5 Paradur большой угол подъёма канавки > 25° 6 Protodyn 7 Гаечные метчики (AMB) 8 AMB / MMB / трапец. резьба 9 AMB/MMB, набор метчиков для трапец. резьбы 5 Допуск / тип хвостовика 0 ISO1 / 4H, 4HX, 3B, 3BX, усиленный хвостовик 1 ISO2 / 6H, 6HX, 2B, 2BX, усиленный хвостовик 2 5G, усиленный хвостовик 3 ISO3 / 6G, 6GX, усиленный хвостовик 4 7G, 7GX, усиленный хвостовик 5 ISO1 / 4H, 4HX, 3B, 3BX, хвостовик с обнижением 6 ISO2 / 6H, 6HX, 2B, 2BX, хвостовик с обнижением 7 5G хвостовик с обнижением 8 ISO3 / 6G, 6GX хвостовик с обнижением 9 7G, 7GX хвостовик с обнижением 7 Модификация 0 нет 1 Внутренний подвод СОЖ, осевые каналы 2 Нестандартный тип резьбы 3 Удлинённый хвостовик 4 Внутренний подвод СОЖ, радиальные каналы 5 Модификация заборного конуса 6 Изменённое количество канавок 7 Уменьшение / изменение угла подъёма канавки 8 Левая резьба 9 С пластиной D 14 Тип метчика 0 ST / N-C / H-A 1 N-A / H-C 2 W / NH / AP 3 Inox / Inox 25 / HT 4 Inox 50 / CU /GG 5 WTH Inox 50 / MS 6 WLM / TI / FT 7 WSH / Combi / PR 8 NI / Hard 9 WTH / LG / Hard Plus Покрытие 0 нет 2 THL 4 CRN 5 TiN 6 TiCN 7 TAF Резьбонарезание Пример E 2 0 5 6 3 4 2 1 2 3 4 5 6 7 8 1
