Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||

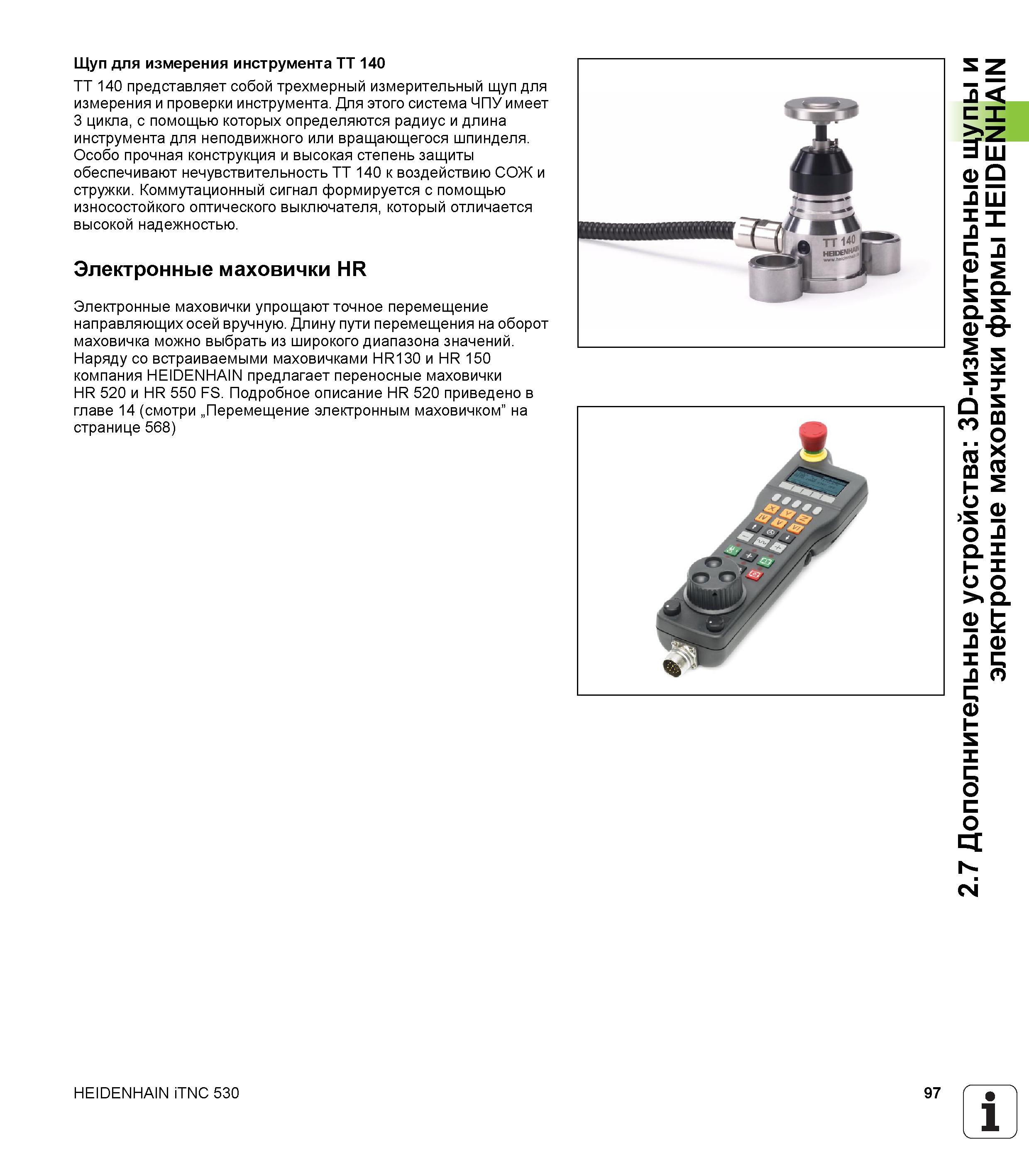

Щуп для измерения инструмента Heidenhain TT 140 представляет собой трехмерный измерительный щуп для измерения и проверки инструмента97 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.97 |
|||||
Щуп для измерения инструмента Heidenhain TT 140 представляет собой трехмерный измерительный щуп для измерения и проверки инструмента Щуп для измерения инструмента Heidenhain TT 140 представляет собой трехмерный измерительный щуп для измерения и проверки инструмента _ Для этого система ЧПУ имеет 3 цикла, с помощью которых определяются радиус и длина инструмента для неподвижного или вращающегося шпинделя. Особо прочная конструкция и высокая степень защиты обеспечивают нечувствительность TT 140 к воздействию СОЖ и стружки. Коммутационный сигнал формируется с помощью износостойкого оптического выключателя, который отличается высокой надежностью. Электронные маховички HR Электронные маховички упрощают точное перемещение направляющих осей вручную. Длину пути перемещения на оборот маховичка можно выбрать из широкого диапазона значений. Наряду со встраиваемыми маховичками HR130 и HR 150 компания HEIDENHAIN предлагает переносные маховички HR 520 и HR 550 FS. Подробное описание HR 520 приведено в главе 14 (смотри „Перемещение электронным маховичком” на странице 568) HEIDENHAIN iTNC 530 97 1 2.7 Дополнительные устройства: 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN |
|||||
