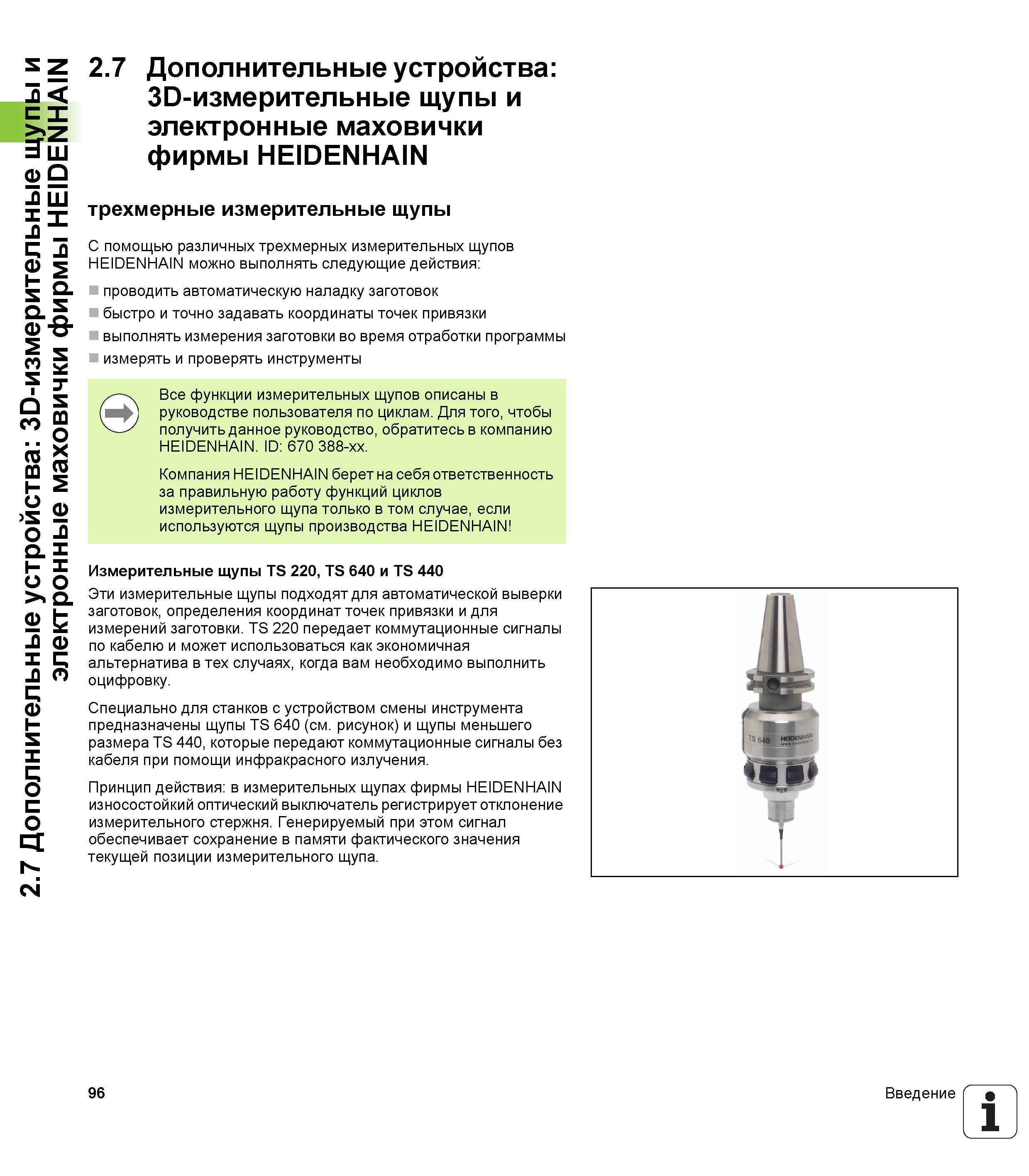

С помощью различных трехмерных измерительных щупов Heidenhain можно выполнять следующие действия: проводить автоматическую наладку заготовок _ быстро и точно задавать координаты точек привязки выполнять измерения заготовки во время отработки программы измерять и проверять инструменты Все функции измерительных щупов описаны в руководстве пользователя по циклам. Для того, чтобы получить данное руководство, обратитесь в компанию HEIDENHAIN. ID: 670 388-xx. Компания HEIDENHAIN берет на себя ответственность за правильную работу функций циклов измерительного щупа только в том случае, если используются щупы производства HEIDENHAIN Измерительные щупы TS 220, TS 640 и TS 440 Эти измерительные щупы подходят для автоматической выверки заготовок, определения координат точек привязки и для измерений заготовки. TS 220 передает коммутационные сигналы по кабелю и может использоваться как экономичная альтернатива в тех случаях, когда вам необходимо выполнить оцифровку. Специально для станков с устройством смены инструмента предназначены щупы TS 640 (см. рисунок) и щупы меньшего размера TS 440, которые передают коммутационные сигналы без кабеля при помощи инфракрасного излучения. Принцип действия: в измерительных щупах фирмы HEIDENHAIN износостойкий оптический выключатель регистрирует отклонение измерительного стержня. Генерируемый при этом сигнал обеспечивает сохранение в памяти фактического значения текущей позиции измерительного щупа. 96 Введение 1 Ч Дополнительные устройства: 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN 2.7 Дополнительные устройства 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN трехмерные измерительные щупы
