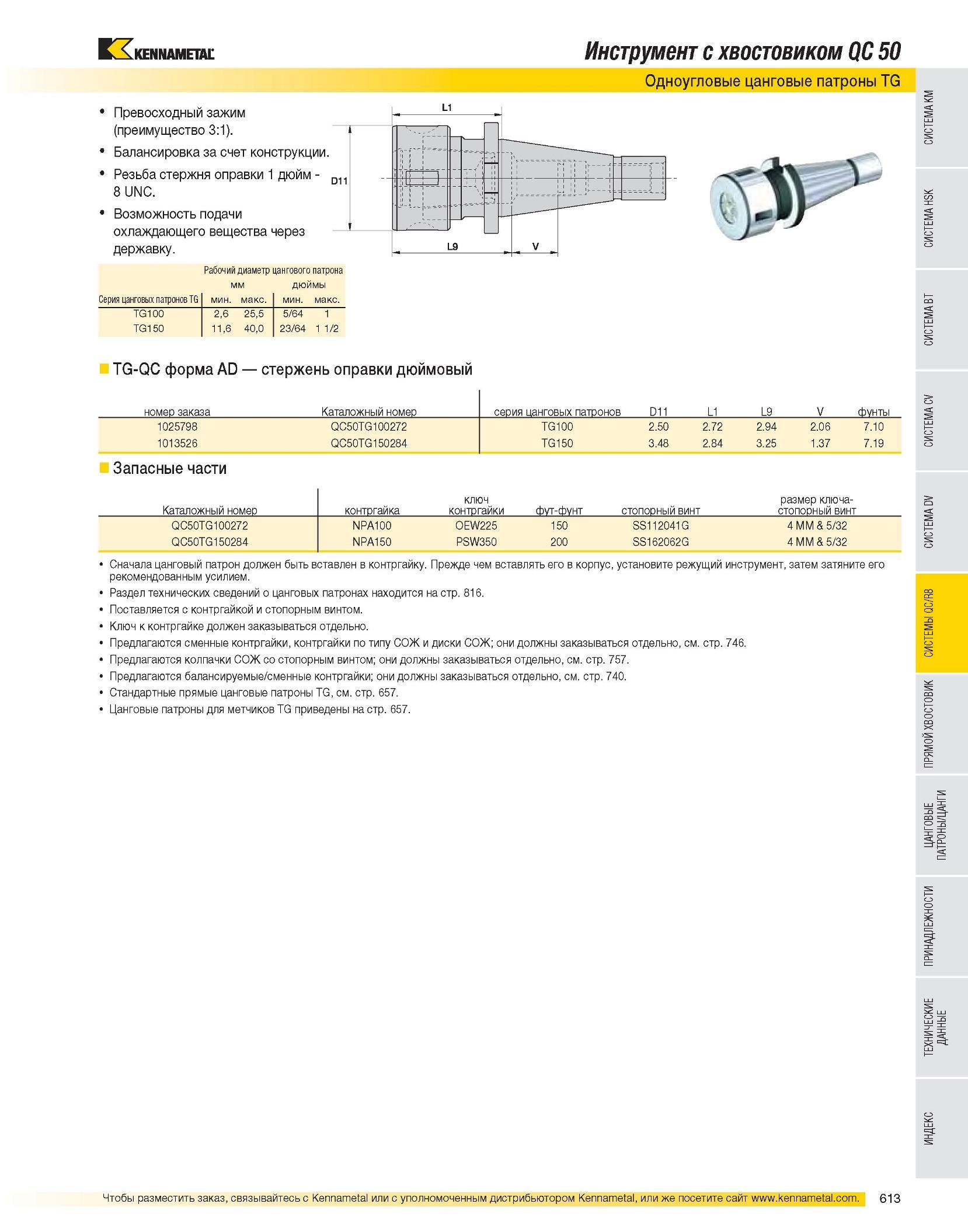

614 Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр.613 |
|||||
Серия цанговых патронов TG Превосходный зажим (преимущество 3:1) Балансировка за счет конструкции Резьба стержня оправки 1 дюйм - D11 8 UNC Возможность подСерия цанговых патронов TG Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - D11 8 UNC. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы мин. макс. мин. макс. TG100 2,6 25,5 5/64 1 TG150 11,6 40,0 23/64 1 1/2 TG-QC форма AD стержень оправки дюймовый номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты 1025798 QC50TG100272 TG100 2.50 2.72 2.94 2.06 7.10 1013526 QC50TG150284 TG150 3.48 2.84 3.25 1.37 7.19 Запасные части Каталожный номер контргайка ключ контргайки фут-фунт стопорный винт размер ключа-стопорный винт QC50TG100272 NPA100 OEW225 150 SS112041G 4 MM & 5/32 QC50TG150284 NPA150 PSW350 200 SS162062G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Инструмент с хвостовиком QC 50 Одноугловые цанговые патроны TG |
|||||
