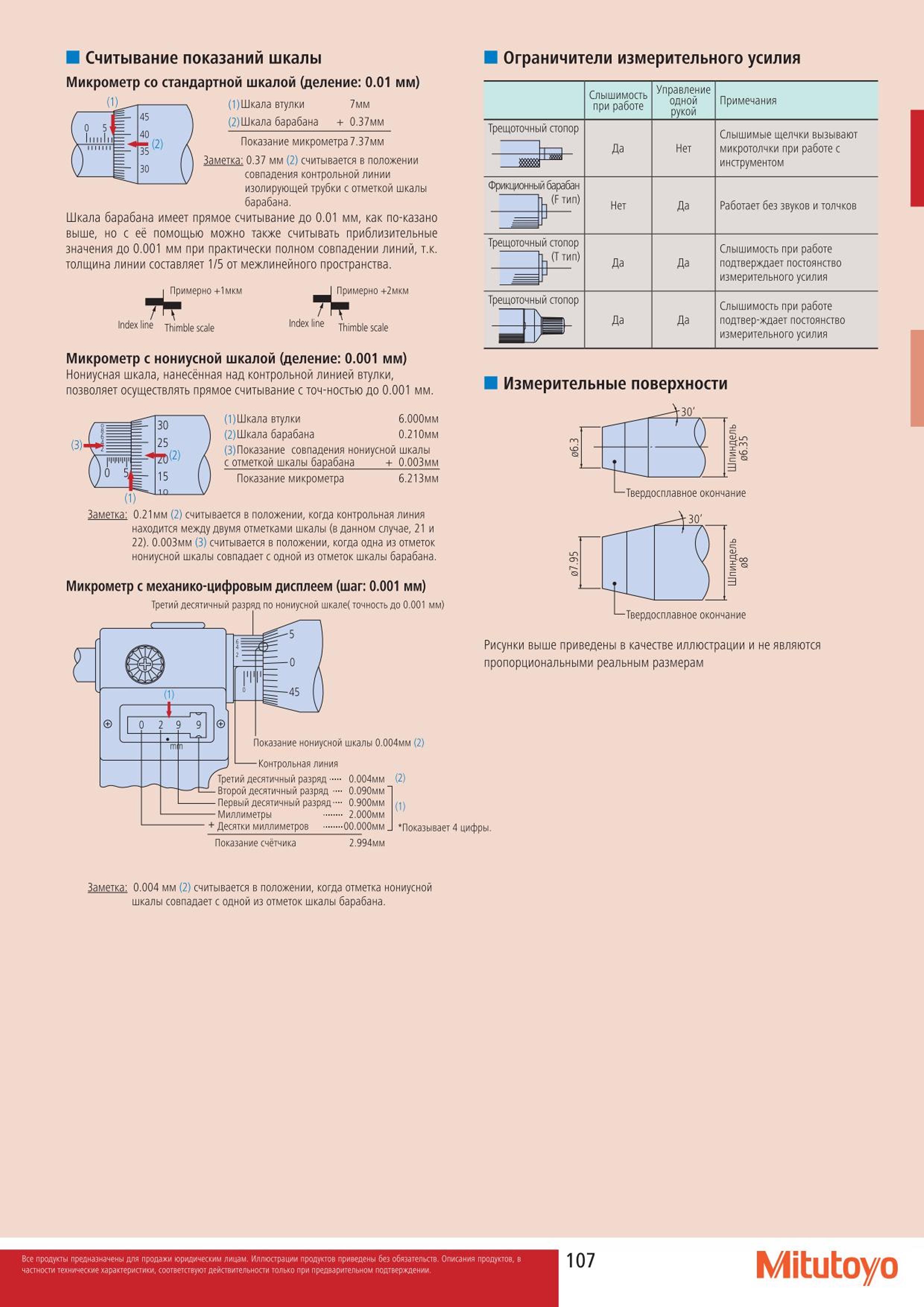

Считывание показаний шкалы Ограничители измерительного усилия Микрометр со стандартной шкалой (деление: 0.01 мм) О) 0 5' (2) (1)Шкала втулки 7мм (2)Шк

Считывание показаний шкалы Ограничители измерительного усилия Микрометр со стандартной шкалой (деление: 0.01 мм) О) 0 5' (2) (1)Шкала втулки 7мм (2)Шкала барабана + 0.37мм Показание микрометра 7.37мм Заметка: 0.37 мм (2) считывается в положении совпадения контрольной линии изолирующей трубки с отметкой шкалы барабана. Шкала барабана имеет прямое считывание до 0.01 мм как по-казано выше но с её помощью можно также считывать приблизительные значения до 0.001 мм при практически полном совпадении линий т.к. толщина линии составляет 1 5 от межлинейного пространства. Примерно +1мкм Index line Thimble scale Index line тЧ Примерно +2мкм Thimble scale Микрометр с нониусной шкалой (деление: 0.001 мм) Нониусная шкала нанесённая над контрольной линией втулки позволяет осуществлять прямое считывание с точ-ностью до 0.001 мм. (1) Шкала втулки 6.000мм (2)Шкала барабана 0.210мм (3)Показание совпадения нониусной шкалы с отметкой шкалы барабана + 0.003мм Показание микрометра 6.213мм Заметка: 0.21мм (2) считывается в положении когда контрольная линия находится между двумя отметками шкалы (в данном случае 21 и 22). 0.003мм (3) считывается в положении когда одна из отметок нониусной шкалы совпадает с одной из отметок шкалы барабана. Микрометр с механико-цифровым дисплеем (шаг: 0.001 мм) Третий десятичный разряд по нониусной шкэле( точность до 0.001 мм) Показание нониусной шкалы 0.004мм (2) Контрольная линия Третий десятичный разряд Второй десятичный разряд Первый десятичный разряд-Миллиметры 0.004мм (2) 0.090мм -0.900мм 2.000мм + Десятки миллиметров Показание счётчика 00.000мм 0) Трещоточный стопор Фрикционный барабан (F тип) Трещоточный стопор j ГГ тип) Трещоточный стопор Слышимость при работе Да Нет Да Да Управление одной рукой Нет Да Да Да Примечания Слышимые щелчки вызывают микротолчки при работе с инструментом Работает без звуков и толчков Слышимость при работе подтверждает постоянство измерительного усилия Слышимость при работе подтвер-ждает постоянство измерительного усилия Измерительные поверхности Sin С Твердосплавное окончание -Азо' Твердосплавное окончание Рисунки выше приведены в качестве иллюстрации и не являются пропорциональными реальным размерам 'Показывает 4 цифры. 2.994мм Заметка: 0.004 мм (2) считывается в положении когда отметка нониусной шкалы совпадает с одной из отметок шкалы барабана. Mitutoyo
