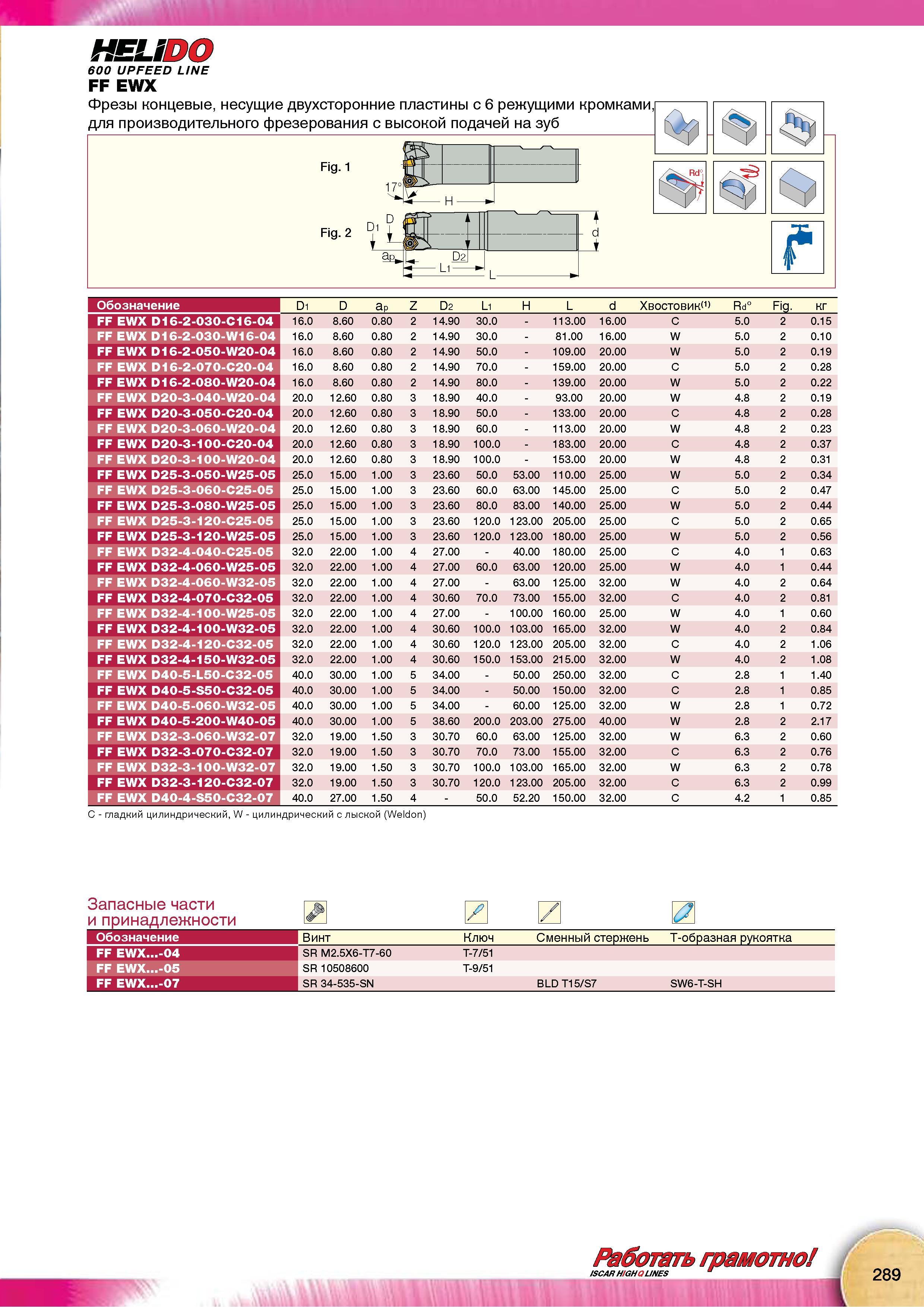

Сборные концевые фрезы Iscar FF EWX несущие двухсторонние сменные многогранные пластины с 6 режущими кромками для производительного фрезерования с высокой подачей

Сборные концевые фрезы Iscar FF EWX несущие двухсторонние сменные многогранные пластины с 6 режущими кромками для производительного фрезерования с высокой подачей

Сборные концевые фрезы Iscar FF EWX несущие двухсторонние сменные многогранные пластины с 6 режущими кромками для производительного фрезерования с высокой подачей _ на зуб Обозначение Таблица с основными геометрическими размерами Области применения данного фрезерного инструмента Di D Ap Z D2 Li Н L d Хвостовик Rd° Fig. КГ FF EWX D 16-2-030-С 16-04 16.0 8.60 0.80 2 14.90 30.0 - 113.00 16.00 с 5.0 2 0.15 FF EWX D16-2-030-W16-04 16.0 8.60 0.80 2 14.90 30.0 - 81.00 16.00 W 5.0 2 0.10 FF EWX D16-2-050-W20-04 16.0 8.60 0.80 2 14.90 50.0 109.00 20.00 W 5.0 2 0.19 FF EWX D16-2-070-C20-04 16.0 8.60 0.80 2 14.90 70.0 - 159.00 20.00 с 5.0 2 0.28 FF EWX D16-2-080-W20-04 16.0 8.60 0.80 2 14.90 80.0 139.00 20.00 W 5.0 2 0.22 FF EWX D20-3-040-W20-04 20.0 12.60 0.80 3 18.90 40.0 - 93.00 20.00 W 4.8 2 0.19 FF EWX D20-3-050-C20-04 20.0 12.60 0.80 3 18.90 50.0 133.00 20.00 с 4.8 2 0.28 FF EWX D20-3-060-W20-04 20.0 12.60 0.80 3 18.90 60.0 - 113.00 20.00 W 4.8 2 0.23 FF EWX D20-3-100-С20-04 20.0 12.60 0.80 3 18.90 100.0 183.00 20.00 с 4.8 2 0.37 FF EWX D20-3-100-W20-04 20.0 12.60 0.80 3 18.90 100.0 - 153.00 20.00 W 4.8 2 0.31 FF EWX D25-3-050-W25-05 25.0 15.00 1.00 3 23.60 50.0 53.00 110.00 25.00 W 5.0 2 0.34 FF EWX D25-3-060-C25-05 25.0 15.00 1.00 3 23.60 60.0 63.00 145.00 25.00 с 5.0 2 0.47 FF EWX D25-3-080-W25-05 25.0 15.00 1.00 3 23.60 80.0 83.00 140.00 25.00 W 5.0 2 0.44 FF EWX D25-3-120-C25-05 25.0 15.00 1.00 3 23.60 120.0 1 23.00 205.00 25.00 с 5.0 2 0.65 FF EWX D25-3-120-W25-05 25.0 15.00 1.00 3 23.60 120.0 1 23.00 180.00 25.00 W 5.0 2 0.56 FF EWX D32-4-040-C25-05 32.0 22.00 1.00 4 27.00 - 40.00 180.00 25.00 с 4.0 1 0.63 FF EWX D32-4-060-W25-05 32.0 22.00 1.00 4 27.00 60.0 63.00 120.00 25.00 W 4.0 1 0.44 FF EWX D32-4-060-W32-05 32.0 22.00 1.00 4 27.00 - 63.00 125.00 32.00 W 4.0 2 0.64 FF EWX D32-4-070-C32-05 32.0 22.00 1.00 4 30.60 70.0 73.00 155.00 32.00 с 4.0 2 0.81 FF EWX D32-4-100-W25-05 32.0 22.00 1.00 4 27.00 - 100.00 160.00 25.00 W 4.0 1 0.60 FF EWX D32-4-100-W32-05 32.0 22.00 1.00 4 30.60 100.0 103.00 165.00 32.00 W 4.0 2 0.84 FF EWX D32-4-120-С32-05 32.0 22.00 1.00 4 30.60 120.0 1 23.00 205.00 32.00 с 4.0 2 1.06 FF EWX D32-4-150-W32-05 32.0 22.00 1.00 4 30.60 150.0 153.00 215.00 32.00 W 4.0 2 1.08 FF EWX D40-5-L50-C32-05 40.0 30.00 1.00 5 34.00 - 50.00 250.00 32.00 с 2.8 1 1.40 FF EWX D40-5-S50-C32-05 40.0 30.00 1.00 5 34.00 50.00 150.00 32.00 с 2.8 1 0.85 FF EWX D40-5-060-W32-05 40.0 30.00 1.00 5 34.00 - 60.00 125.00 32.00 W 2.8 1 0.72 FF EWX D40-5-200-W40-05 40.0 30.00 1.00 5 38.60 200.0 203.00 275.00 40.00 W 2.8 2 2.17 FF EWX D32-3-060-W32-07 32.0 19.00 1.50 3 30.70 60.0 63.00 125.00 32.00 W 6.3 2 0.60 FF EWX D32-3-070-C32-07 32.0 19.00 1.50 3 30.70 70.0 73.00 155.00 32.00 с 6.3 2 0.76 FF EWX D32-3-100-W32-07 32.0 19.00 1.50 3 30.70 100.0 103.00 165.00 32.00 W 6.3 2 0.78 FF EWX D32-3-120-С32-07 32.0 19.00 1.50 3 30.70 120.0 1 23.00 205.00 32.00 с 6.3 2 0.99 FF EWX D40-4-S50-C32-07 40.0 27.00 1.50 4 - 50.0 52.20 150.00 32.00 с 4.2 1 0.85 индрический с лыской (Weldon) Запасные части и принадлежности Обозначение Винт Ключ Сменный стержень Т-образная рукоятка FF EWX -04 SR M2.5X6-T7-60 T-7/51 FF EWX -05 SR 10508600 T-9/51 FF EWX -07 SR 34-535-SN BLD T15/S7 SW6-T-SH Работать грамотно ISCAR HIGH Q LINES
