Насадные сферические фрезы Iscar BLP с режущими сложнопрофильными твердосплавными пластинами Эскиз фрезерного инструмента с основными размерами Обозначение

Насадные сферические фрезы Iscar BLP с режущими сложнопрофильными твердосплавными пластинами Эскиз фрезерного инструмента с основными размерами Обозначение

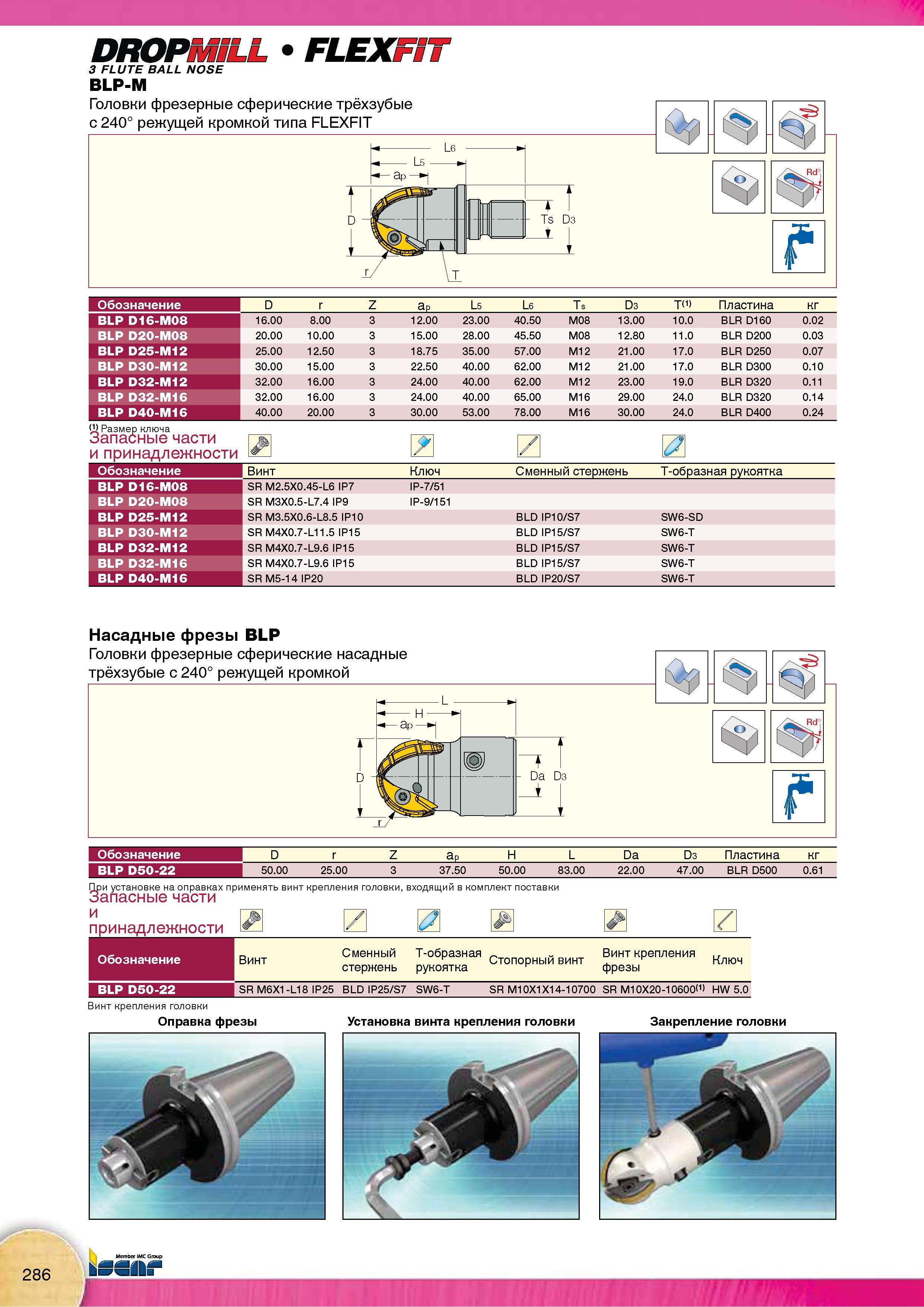

Насадные сферические фрезы Iscar BLP с режущими сложнопрофильными твердосплавными пластинами Эскиз фрезерного инструмента с основными размерами Обозначение _ При установке на инструментальных оправках применять винт крепления головки, входящий в комплект поставки Принадлежности Обозначение Винт Сменный стержень Т-образная рукоятка Стопорный винт Винт крепления фрезы Ключ BLP D50-22 SR M6X1-L18 IP25 BLD IP25/S7 SW6-T SR М10X1X14-10700 SR М10X20-1 ОбОО(') HW 5.0 Винт крепления головки Оправка фрезы Установка винта крепления головки Закрепление головки DROPMILL FLEX 3 FLUTE BALL NOSE BLP-M Обозначение D Z Ap I.5 L6 Ts D3 Td) Пластина КГ BLP D16-M08 16.00 8.00 3 12.00 23.00 40.50 М08 13.00 10.0 BLR D160 0.02 BLP D20-M08 20.00 10.00 3 15.00 28.00 45.50 М08 12.80 11.0 BLR D200 0.03 BLP D25-M12 25.00 12.50 3 18.75 35.00 57.00 М12 21.00 17.0 BLR D250 0.07 BLP D30-M12 30.00 15.00 3 22.50 40.00 62.00 М12 21.00 17.0 BLR D300 0.10 BLP D32-M12 32.00 16.00 3 24.00 40.00 62.00 М12 23.00 19.0 BLR D320 0.11 BLP D32-M16 32.00 16.00 3 24.00 40.00 65.00 М16 29.00 24.0 BLR D320 0.14 BLP D40-M16 40.00 20.00 3 30.00 53.00 78.00 М16 30.00 24.0 BLR D400 0.24 Размер ключа Запасные части и принадлежности Обозначение Винт Ключ Сменный стержень Т-образная рукоятка BLP D16-M08 SR M2.5X0.45-L6 IP7 IP-7/51 BLP D20-M08 SR M3X0.5-L7.4 IP9 IP-9/151 BLP D25-M12 SR M3.5X0.6-L8.5 IP10 BLD IP10/S7 SW6-SD BLP D30-M12 SR M4X0.7-L11.5 IP15 BLD IP15/S7 SW6-T BLP D32-M12 SR M4X0.7-L9.6 IP15 BLD IP15/S7 SW6-T BLP D32-M16 SR M4X0.7-L9.6 IP15 BLD IP15/S7 SW6-T BLP D40-M16 SR М5-14 IP20 BLD IP20/S7 SW6-T D Z аР Н L Da D3 Пластина КГ BLP D50-22 50.00 25.00 3 37.50 50.00 83.00 22.00 47.00 BLR D500 0.61
