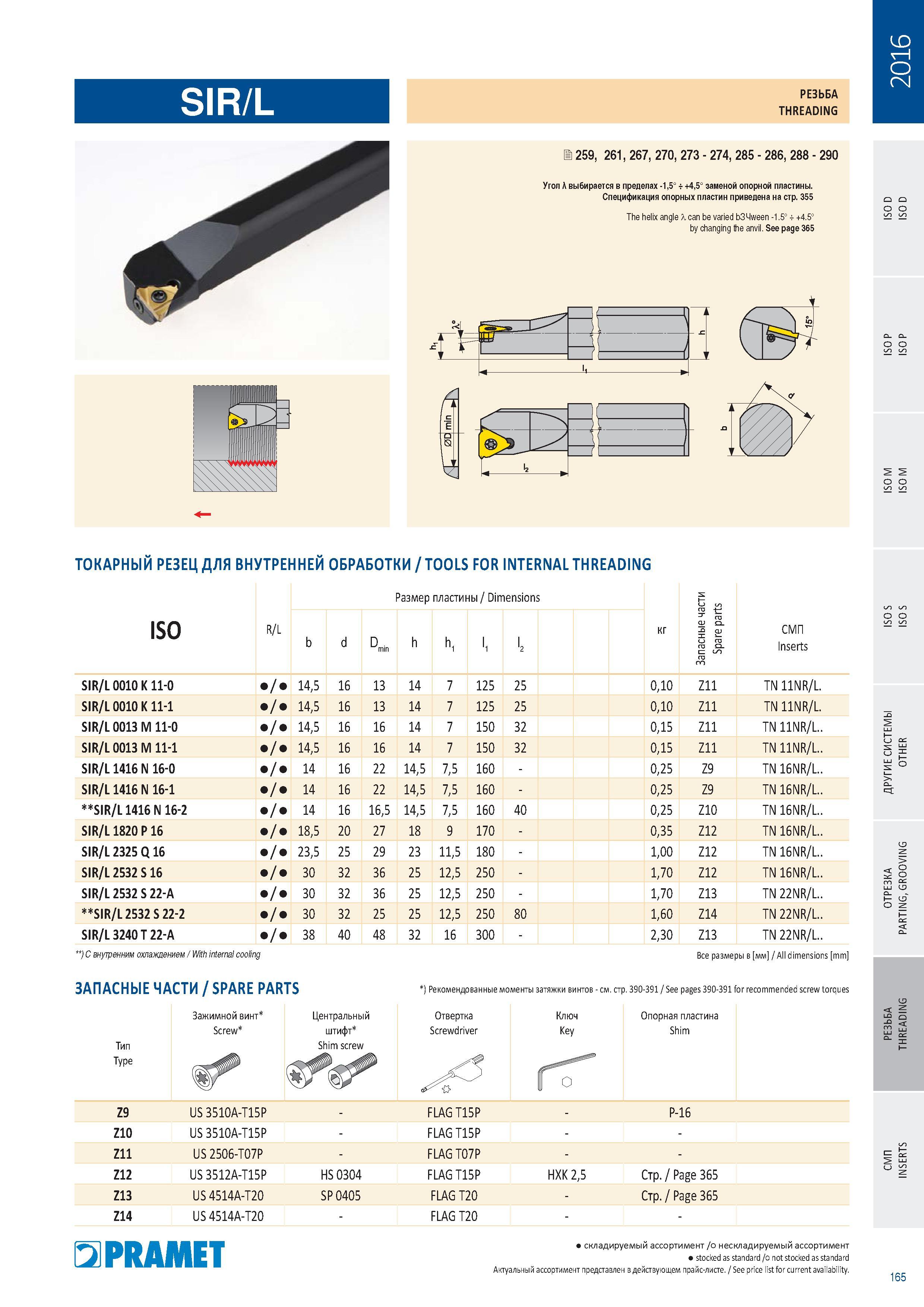

Сборная резьбовая державка Pramet SIR/L для нарезки внутренней резьбы с различными стандартными профилями Изображение Эскизы и таблица с основными размерами РЕЗЬБА THREADING 2 259, 261, 267, 270, 273 274, 285 286, 288 290 Угол выбирается в пределах -1,5° +4,5° заменой опорной пластины. Спецификация опорных пластин приведена на стр. 355 The helix angle X can be varied b34ween -1.5° +4.5° by changing the anvil. See page 365 ТОКАРНЫЙ РЕЗЕЦ для внутреннего растачивания TOOLS FOR INTERNAL THREADING Размер пластины Dimensions ISO R/L b d Dm, h h l2 СМП Inserts ) С внутренним охлаждением / With internal cooling Запасные части Spare parts Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Зажимной винт Screw Тип Type Центральный штифт Shim screw Отвертка Screwdriver Ключ Key Опорная пластина Shim (J DC о Z14 US 4514A-T20 FLAG T20 кг Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 165
