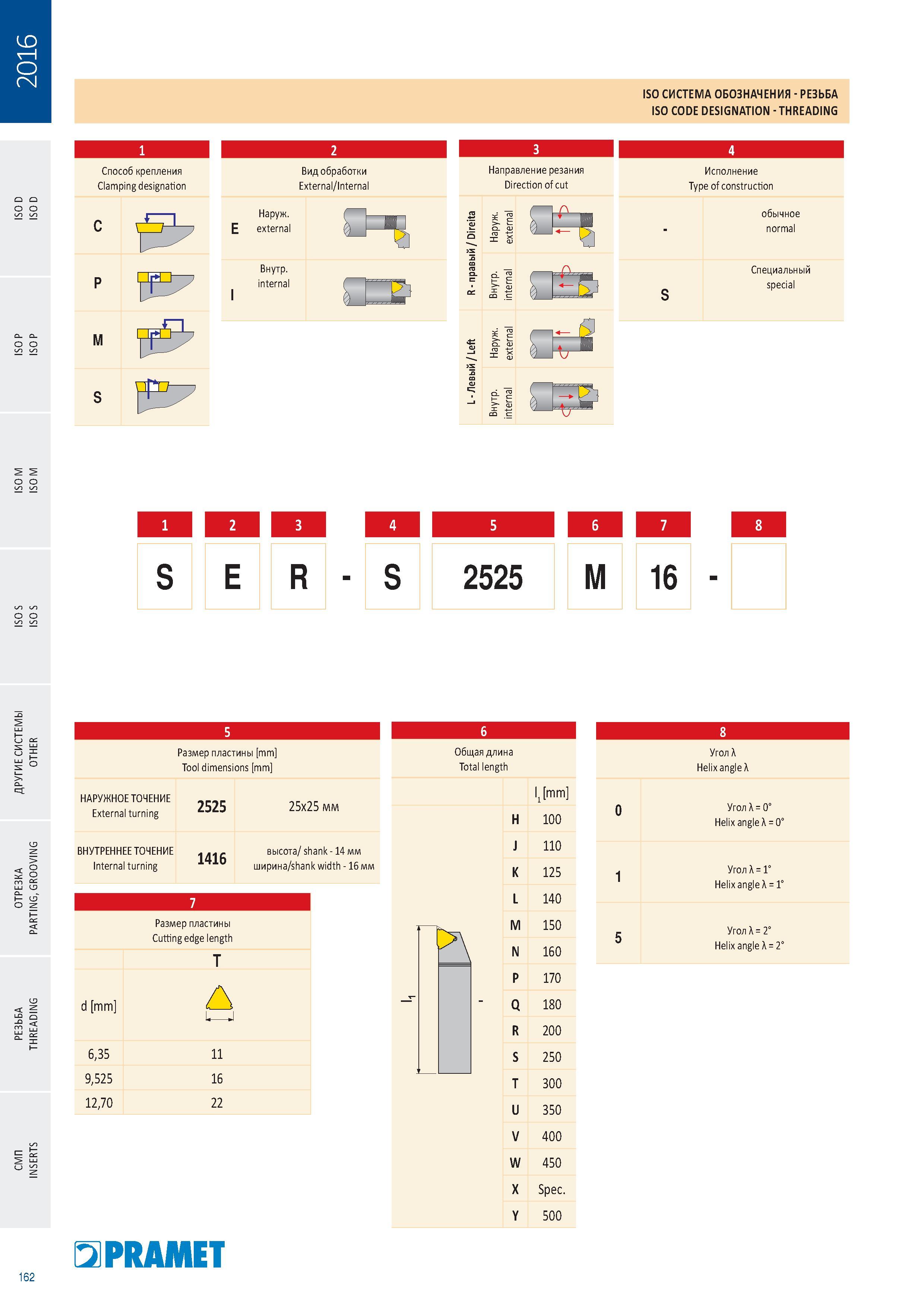

Резьбовые резцы Pramet с многогранными резьбонарезными сменными пластинами Наружные и внутренние Принятая чешской компанией система обозначения токарных резьбовых державок (резцов) со сменными резьбонарезными твердосплавнми пластинами для наружного и внутреннего нарезания резьбы ISO СИСТЕМА ОБОЗНАЧЕНИЯ РЕЗЬБА ISO CODE DESIGNATION THREADING 1 1 Способ крепления Clamping designation C P M S 2 Вид обработки External/Internal Наруж. E external Внутр. internal i Направление резания Direction of cut .3 2 2 A- Исполнение Type of construction обычное normal S Специальный special S E R 4 1 5 6 7 S 2525 M 16 о s E CD 5 I Размер пластины mm Tool dimensions mm НАРУЖНОЕ ТОЧЕНИЕ 2525 External turning 25x25 мм ВНУТРЕННЕЕ ТОЧЕНИЕ .,.6 Internal turning 1410 высота/ shank 14 мм ширина/shank width 16 мм 7 Размер пластины Cutting edge length T d mm 6,35 11 9,525 16 12,70 22 Общая длина Total length l1 mm H 100 J 110 K 125 L 140 M 150 N 160 P 170 Q 180 R 200 S 250 T 300 U 350 V 400 W 450 X Spec. Y 500 1 8 I Угол 7 Helix angle 7 0 Угол 7 = 0° Helix angle 7 = 0° 1 Угол 7 = 1° Helix angle 7 = 1° 5 Угол 7 = 2° Helix angle 7 = 2° PRAMET 3 2 3 8 1 6 162
