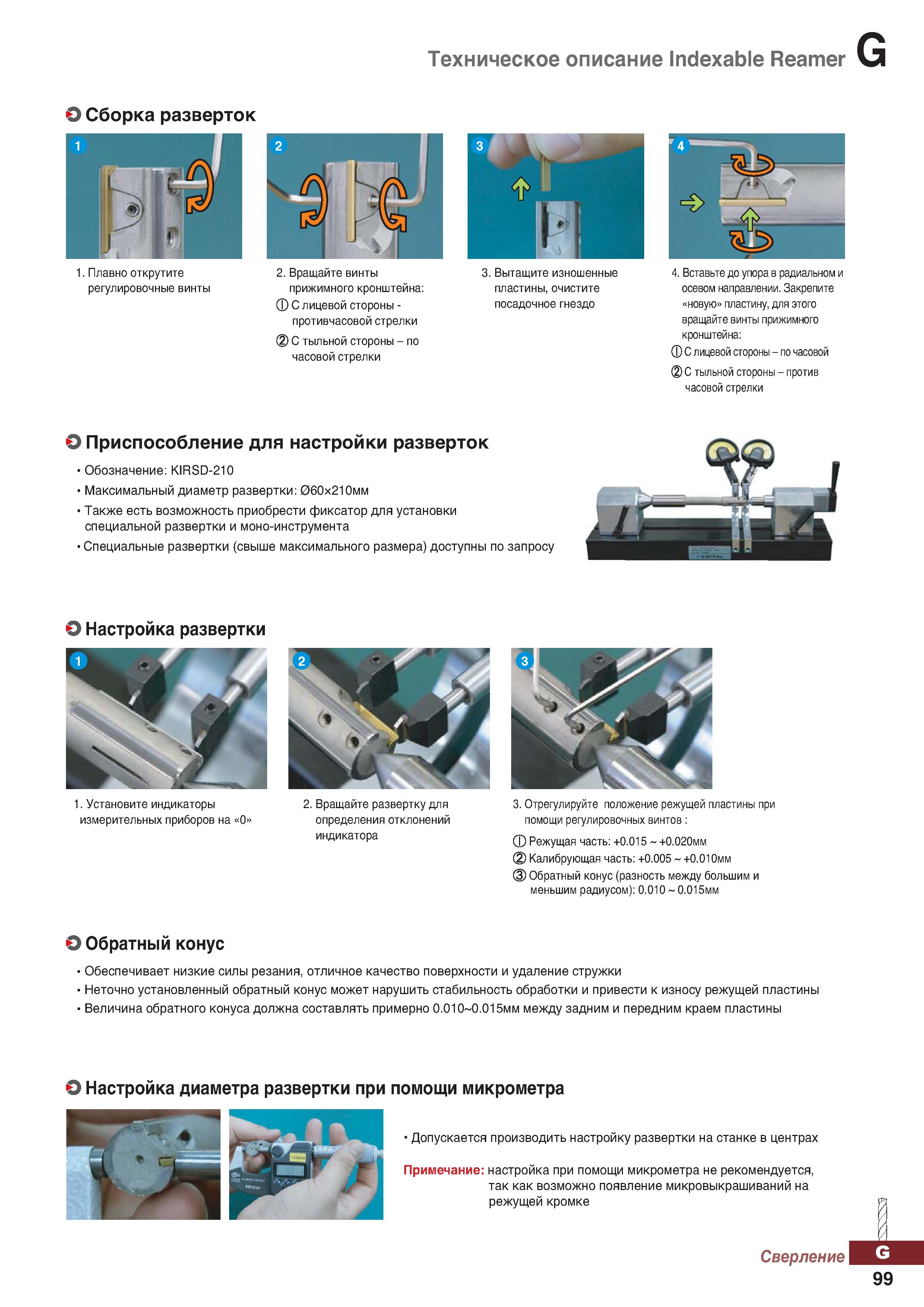

Сборка разверток Korloy Indexable Reamer _ 1. Плавно открутите регулировочные винты 2. Вращайте винты прижимного кронштейна: 0 С лицевой стороны -противчасовой стрелки С тыльной стороны - по часовой стрелки 3. Вытащите изношенные пластины, очистите посадочное гнездо 4. Вставьте до упора в радиальном и осевом направлении. Закрепите новую пластину, для этого вращайте винты прижимного кронштейна: С лицевой стороны - по часовой Стыльной стороны - против часовой стрелки О Приспособление для настройки разверток Обозначение KIRSD-210 Максимальный диаметр развертки: 060x210мм Также есть возможность приобрести фиксатор для установки специальной развертки и моно-инструмента Специальные развертки (свыше максимального размера) доступны по запросу О Настройка развертки 1. Установите индикаторы измерительных приборов на 0 2. Вращайте развертку для определения отклонений индикатора 3. Отрегулируйте положение режущей пластины при помощи регулировочных винтов: Режущая часть: +0.015 +0.020мм (2) Калибрующая часть: +0.005 +0.010мм Обратный конус (разность между большим и меньшим радиусом): 0.010 0.015мм О Обратный конус Обеспечивает низкие силы резания, отличное качество поверхности и удаление стружки Неточно установленный обратный конус может нарушить стабильность обработки и привести к износу режущей пластины Величина обратного конуса должна составлять примерно 0.010 0.015мм между задним и передним краем пластины О Настройка диаметра развертки при помощи микрометра Допускается производить настройку развертки на станке в центрах Примечание: настройка при помощи микрометра не рекомендуется, так как возможно появление микровыкрашиваний на режущей кромке Сверление J. 99
