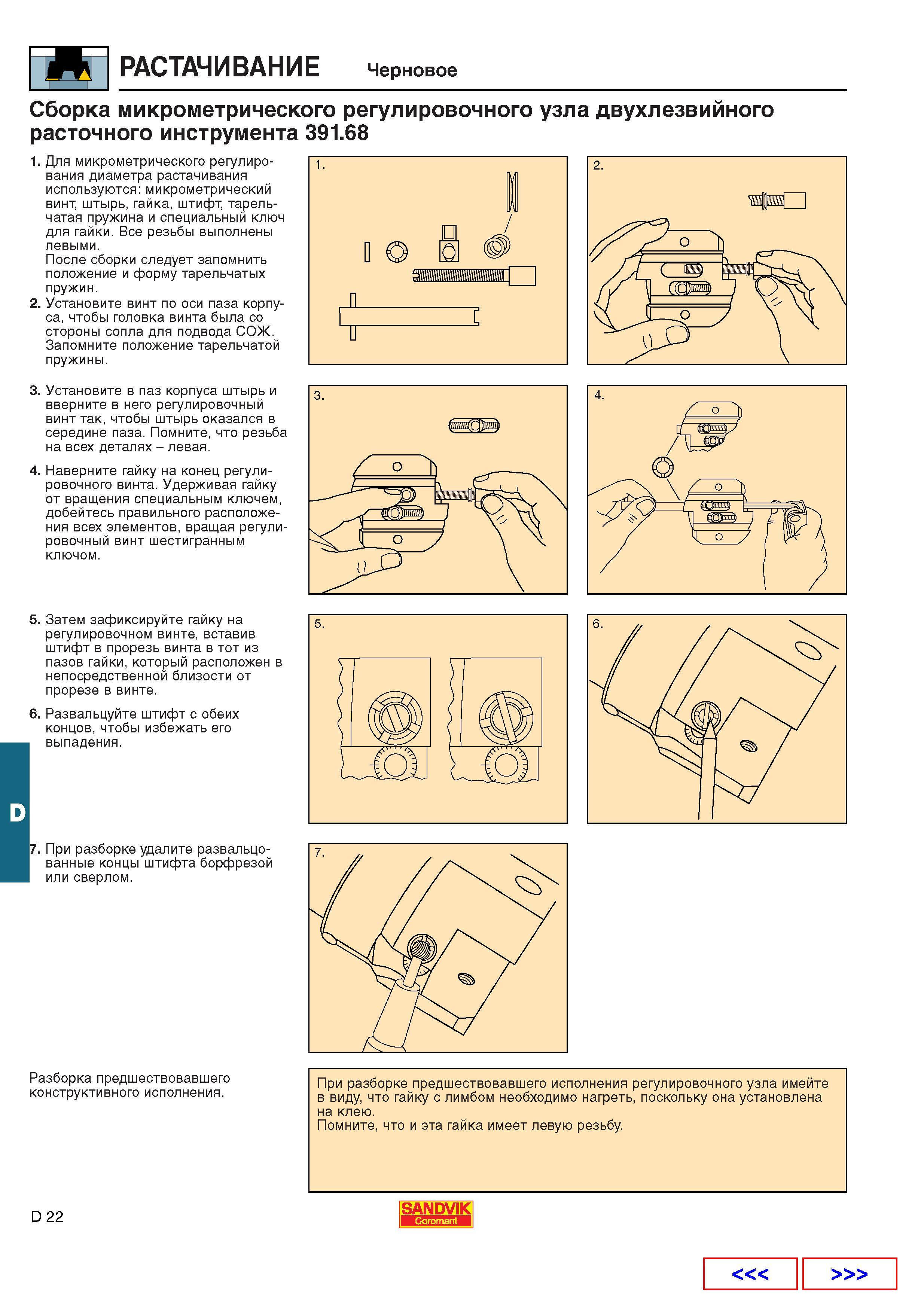

Сборка микрометрического регулировочного узла двухлезвийного расточного инструмента Sandvik 391.68 Для микрометрического регулирования диаметра растачивания используются микрометрический винт штырь гайка штифт тарельчатая пружина и специальный ключ для гайки. Все резьбы выполнены левыми. После сборки следует запомнить положение и форму тарельчатых пружин. 2. Установите винт по оси паза корпуса чтобы головка винта была CoroTurn стороны сопла для подвода СОЖ. Запомните положение тарельчатой пружины. 3. Установите в паз корпуса штырь и вверните в него регулировочный винт так чтобы штырь оказался в середине паза. Помните что резьба на всех деталях - левая. 4. Наверните гайку на конец регулировочного винта. Удерживая гайку от вращения специальным ключем добейтесь правильного расположения всех элементов вращая регулировочный винт шестигранным ключом. 5. Затем зафиксируйте гайку на регулировочном винте вставив штифт в прорезь винта в тот из пазов гайки который расположен в непосредственной близости от прорезе в винте. 6. Развальцуйте штифт с обеих концов чтобы избежать его выпадения. 2. О У ( вщ fj (ОЗмф J о уч Va .J -9 7. При разборке удалите развальцованные концы штифта борфрезой или сверлом. Разборка предшествовавшего конструктивного исполнения. D 22 При разборке предшествовавшего исполнения регулировочного узла имейте в виду что гайку с лимбом необходимо нагреть поскольку она установлена на клею. Помните что и эта гайка имеет левую резьбу. SANDVIK РАСТАЧИВАНИЕ Черновое
