Сборка и настройка двухлезвийного расточного инструмента Sandvik Coromant 391 68 Установка ползунов-резцовых вставок Выверните винты и снимите п

Сборка и настройка двухлезвийного расточного инструмента Sandvik Coromant 391 68 Установка ползунов-резцовых вставок Выверните винты и снимите п

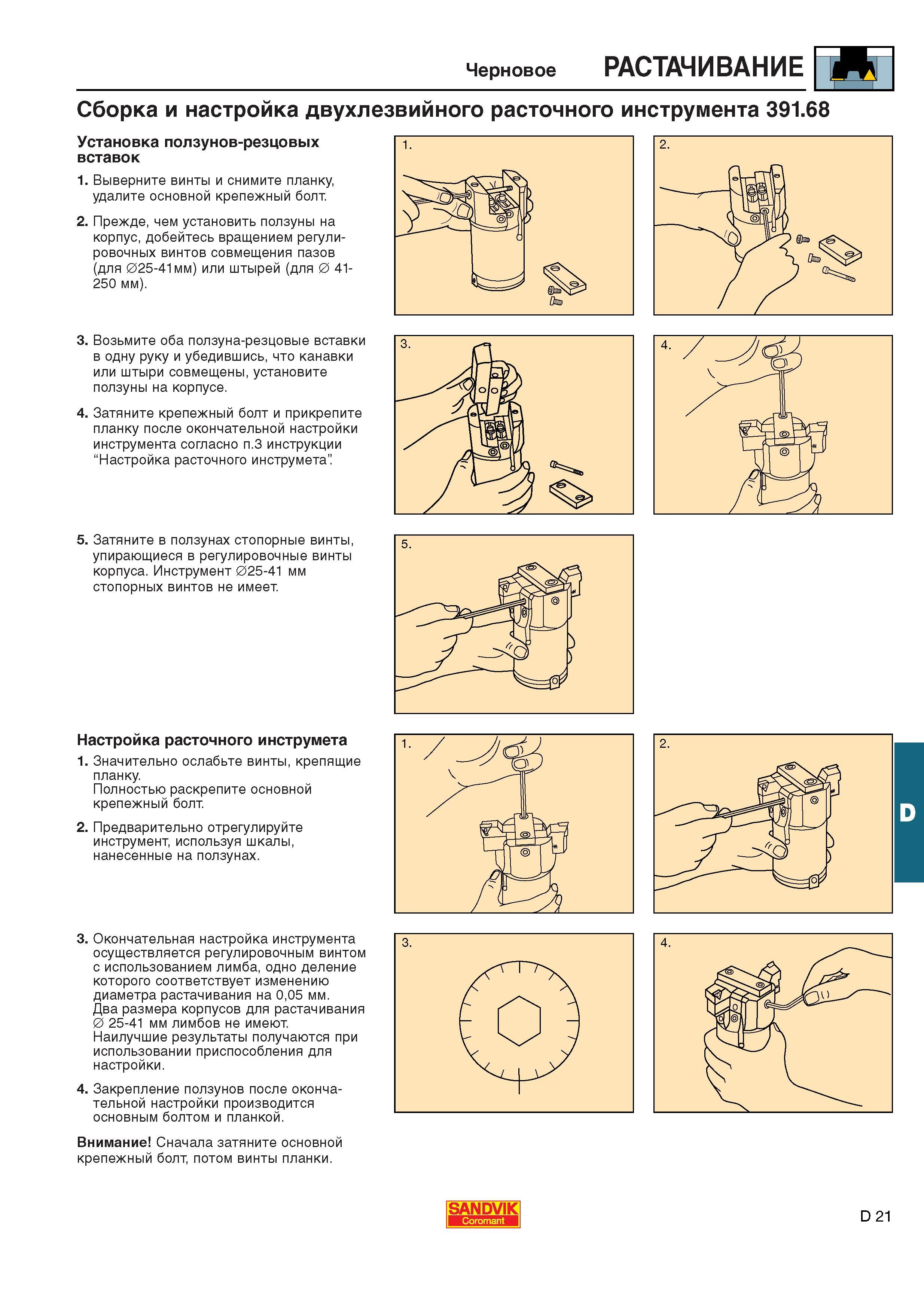

Сборка и настройка двухлезвийного расточного инструмента Sandvik Coromant 391.68 Установка ползунов-резцовых вставок Выверните винты и снимите планку удалите основной крепежный болт. 2. Прежде чем установить ползуны на корпус добейтесь вращением регулировочных винтов совмещения пазов (для 025-41мм) или штырей (для 0 41250 мм). 3. Возьмите оба ползуна-резцовые вставки в одну руку и убедившись что канавки или штыри совмещены установите ползуны на корпусе. 4. Затяните крепежный болт и прикрепите планку после окончательной настройки инструмента согласно п.3 инструкции Настройка расточного инструмета" 5. Затяните в ползунах стопорные винты упирающиеся в регулировочные винты корпуса. Инструмент 025-41 мм стопорных винтов не имеет. Настройка расточного инструмета 1. Значительно ослабьте винты крепящие планку. Полностью раскрепите основной крепежный болт. 2. Предварительно отрегулируйте инструмент используя шкалы нанесенные на ползунах. 3. Окончательная настройка инструмента осуществляется регулировочным винтом с использованием лимба одно деление которого соответствует изменению диаметра растачивания на 005 мм. Два размера корпусов для растачивания 0 25-41 мм лимбов не имеют. Наилучшие результаты получаются при использовании приспособления для настройки. 4. Закрепление ползунов после окончательной настройки производится основным болтом и планкой. Внимание Сначала затяните основной крепежный болт потом винты планки. SANDVIK Coromant D 21 Черновое РАСТАЧИВАНИЕ
