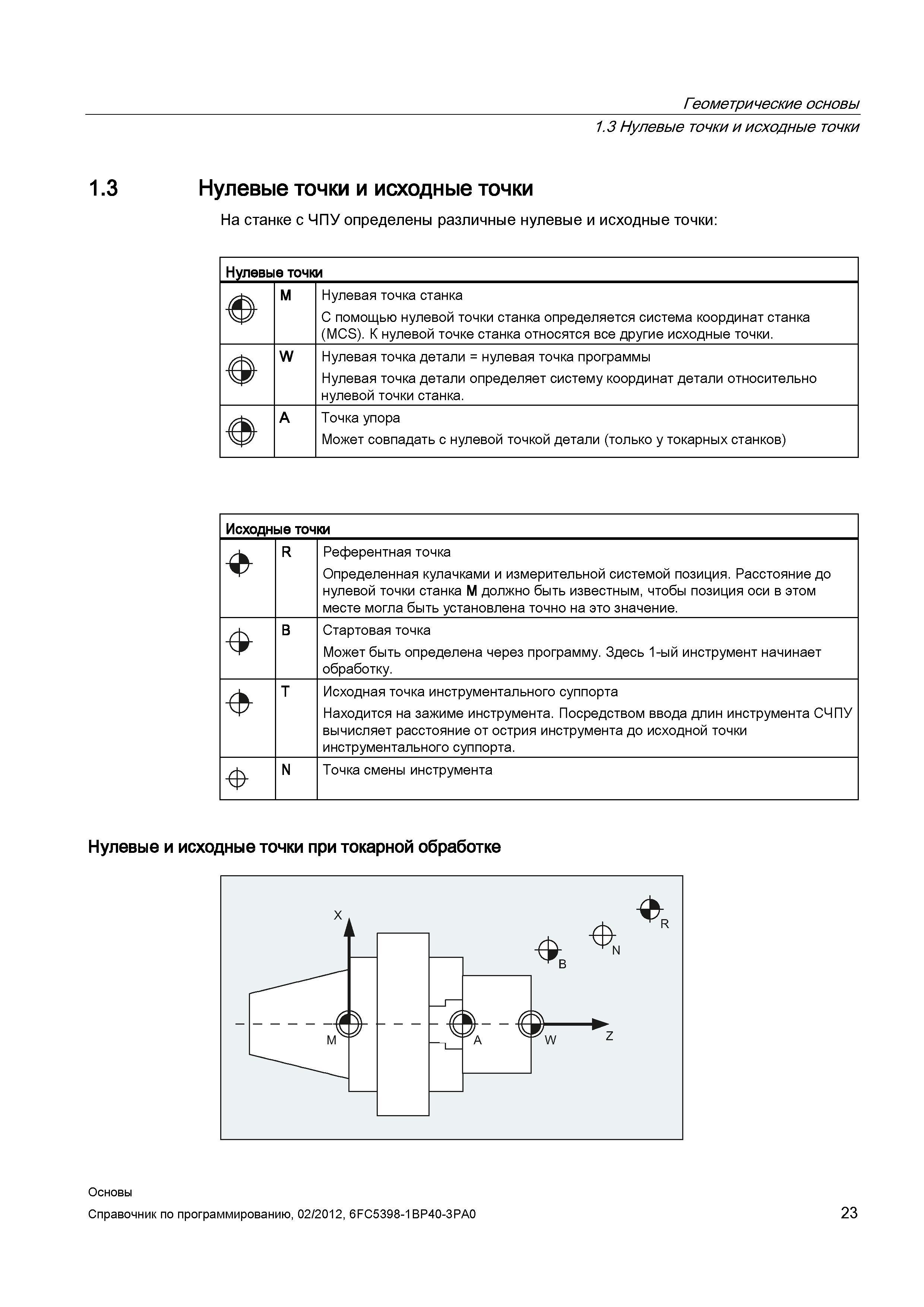

С помощью нулевой точки станка определяется система координат станка (MOS) К нулевой точке станка относятся все другие исходные точки _ Нулевая точка детали нулевая точка программы Нулевая точка детали определяет систему координат детали относительно нулевой точки станка. 0 A Точка упора Может совпадать с нулевой точкой детали (только у токарных станков) Исходные точки R Референтная точка Определенная кулачками и измерительной системой позиция. Расстояние до нулевой точки станка M должно быть известным чтобы позиция оси в этом месте могла быть установлена точно на это значение. B Стартовая точка Может быть определена через программу. Здесь 1-ый инструмент начинает обработку. T Исходная точка инструментального суппорта Находится на зажиме инструмента. Посредством ввода длин инструмента СЧПУ вычисляет расстояние от острия инструмента до исходной точки инструментального суппорта. N Точка смены инструмента Нулевые и исходные точки при токарной обработке Геометрические основы 1.3 Нулевые точки и исходные точки 1.3 Нулевые точки и исходные точки На станке с ЧПУ определены различные нулевые и исходные точки Нулевые точки Ф M Нулевая точка станка
