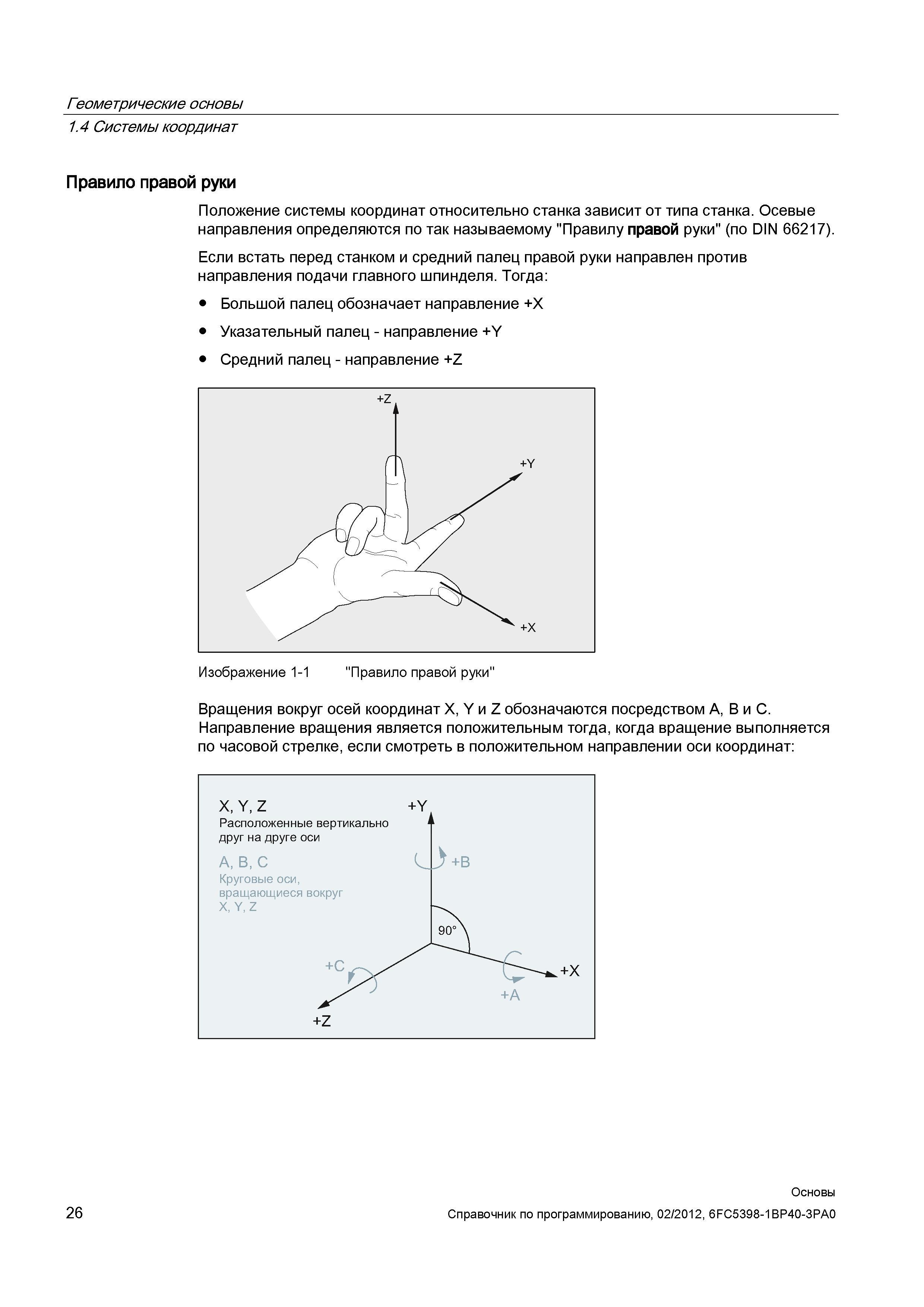

Положение системы координат относительно станка зависит от типа станка. Осевые направления определяются по так называемому "Правилу правой руки" (по DIN 66217). Если встать перед станком и средний палец правой руки направлен против направления подачи главного шпинделя. Тогда Большой палец обозначает направление +X Указательный палец - направление +Y Средний палец - направление +Z Вращения вокруг осей координат X/Y и Z обозначаются посредством A B и C. Направление вращения является положительным тогда когда вращение выполняется по часовой стрелке если смотреть в положительном направлении оси координат X/Y/Z +Y Расположенные вертикально друг на друге оси АВС +в Круговые оси вращающиеся вокруг X/Y/Z 90 +С +А +Z Основы Геометрические основы 1.4 Системы координат Правило правой руки
