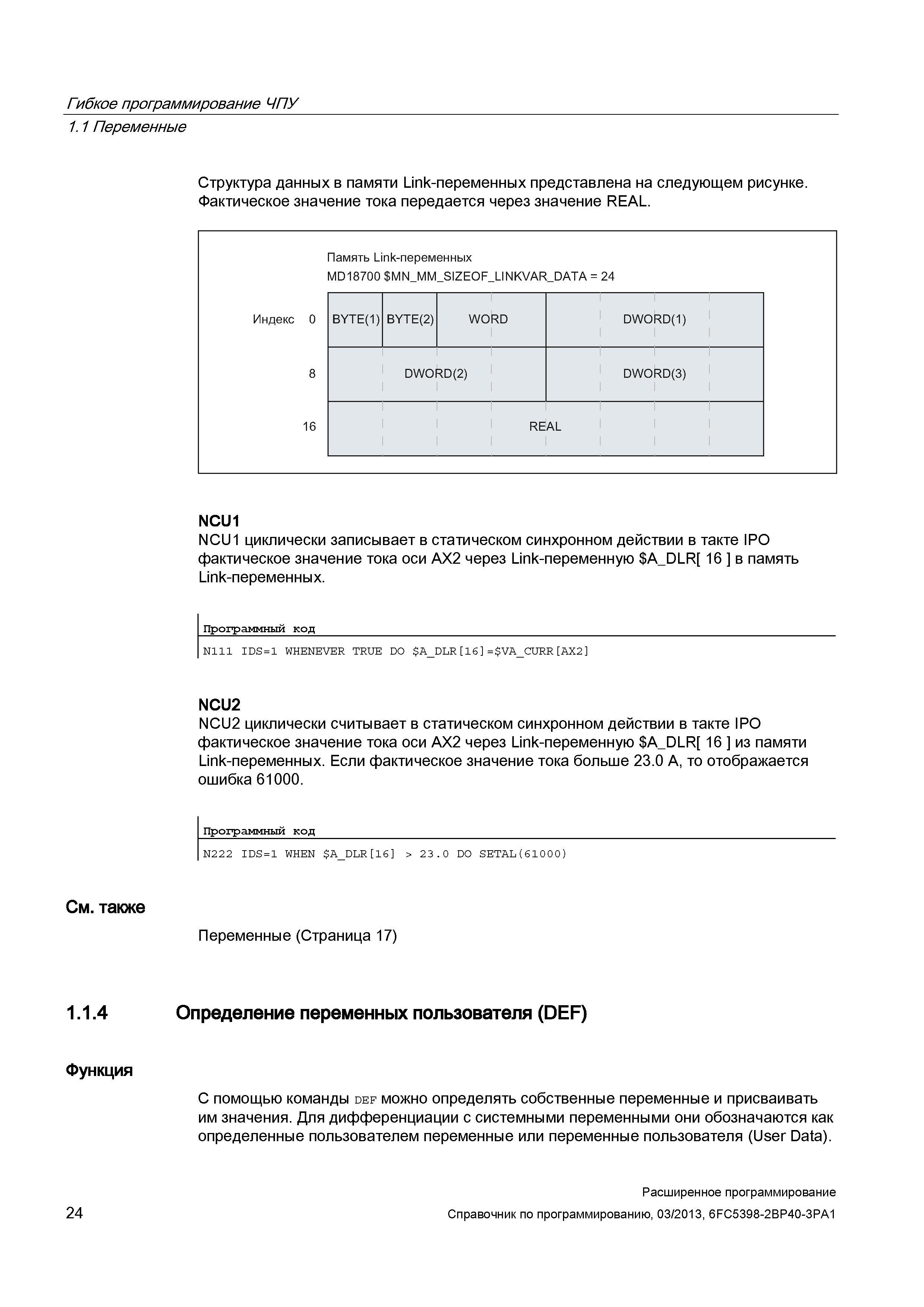

С помощью команды def CNC Siemens Sinumerik можно определять собственные переменные и присваивать им значения. Для дифференциации с системными переменными они обозначаются как определенные пользователем переменные или переменные пользователя (User Data). 24 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 Гибкое программирование ЧПУ 1.1 Переменные Структура данных в памяти Link-переменных представлена на следующем рисунке. Фактическое значение тока передается через значение REAL. Память Link-переменных MD18700 MN_MM_SIZEOF_LINKVAR_DATA = 24 Индекс 0 BYTE(1) BYTE(2) WORD I DWORD(1) I I I 8 DWORD(2) I I I DWORD(3) I I I 16 REAL I I I I I I I NCU1 NCU1 циклически записывает в статическом синхронном действии в такте IPO фактическое значение тока оси AX2 через Link-переменную A_DLR 16 в память Link-переменных. Программный код N111 IDS=1 WHENEVER TRUE DO A_DLR 16 = VA_CURR AX2 NCU2 NCU2 циклически считывает в статическом синхронном действии в такте IPO фактическое значение тока оси AX2 через Link-переменную A_DLR 16 из памяти Link-переменных. Если фактическое значение тока больше 23.0 A, то отображается ошибка 61000. Программный код N222 IDS=1 WHEN A_DLR 16 > 23.0 DO SETAL(61000) См. также Переменные (Страница 17) 1.1.4 Определение переменных пользователя (DEF) Функция
