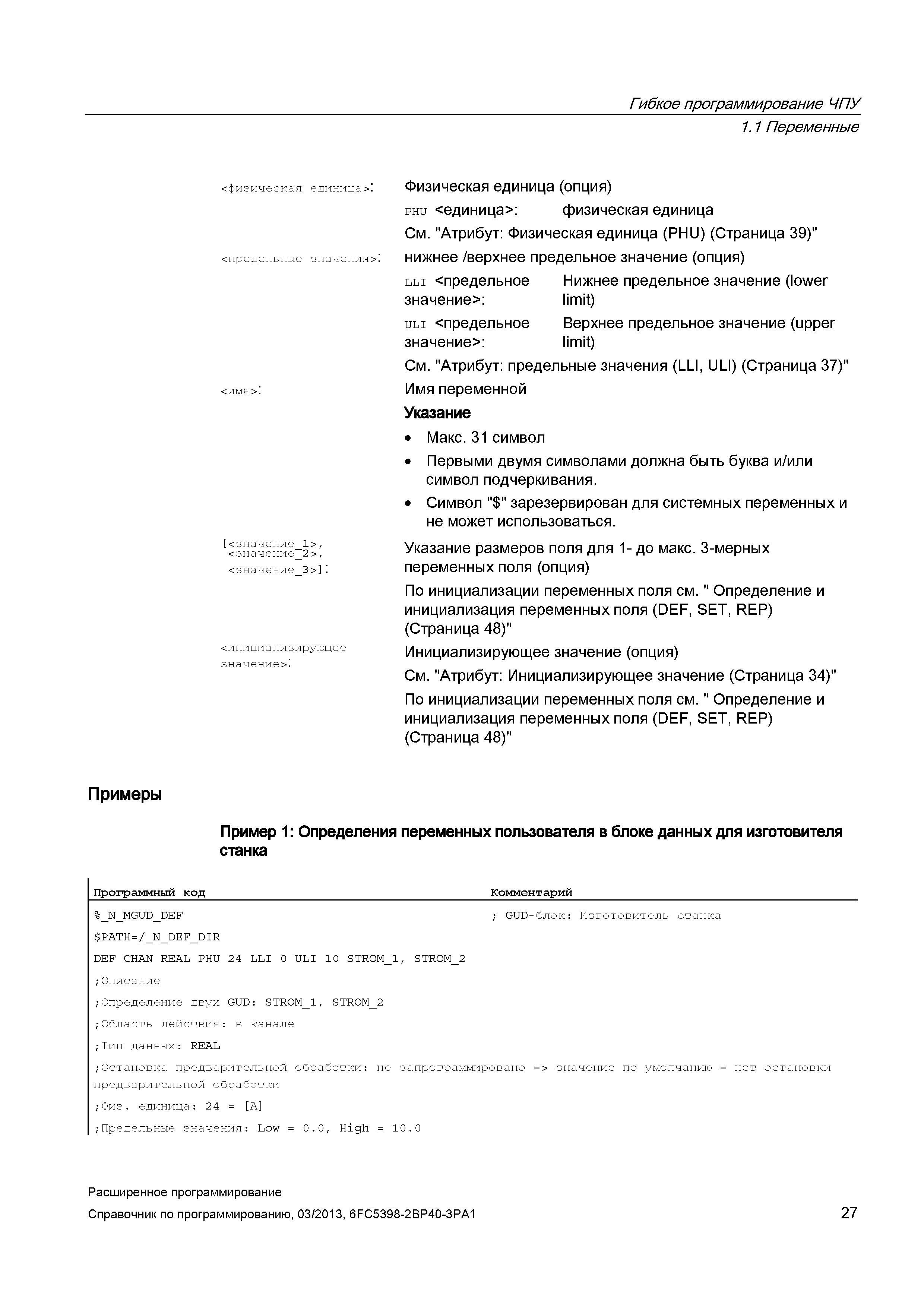

Пример 1 Определения переменных пользователя в блоке данных для изготовителя станка Программный код Комментарий

Пример 1 Определения переменных пользователя в блоке данных для изготовителя станка Программный код Комментарий %_N_MGUD_DEF ; GUD-блок: Изготовитель станка PATH=/_N_DEF_DIR DEF CHAN REAL PHU 24 LLI 0 ULI 10 STROM_1, STROM_2 ;Описание ;Определение двух GUD: STROM_1, STROM_2 ;Область действия: в канале ;Тип данных: REAL ;Остановка предварительной обработки: не запрограммировано => значение по умолчанию = нет остановки предварительной обработки ;Физ. единица: 24 = A ;Предельные значения: Low = 0.0, High = 10.0 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 27 Гибкое программирование ЧПУ 1.1 Переменные <физическая единица>: <предельные значения>. <значение_1>, < значение _2>, < значение _3> : инициализирующее значение>: Физическая единица (опция) phu <единица>: физическая единица См. "Атрибут: Физическая единица (PHU) (Страница 39)" нижнее /верхнее предельное значение (опция) lli <предельное Нижнее предельное значение (lower значение>: limit) uli <предельное Верхнее предельное значение (upper значение>: limit) См. "Атрибут: предельные значения (LLI, ULI) (Страница 37)" Имя переменной Указание Макс. 31 символ Первыми двумя символами должна быть буква и/или символ подчеркивания. Символ " " зарезервирован для системных переменных и не может использоваться. Указание размеров поля для 1- до макс. 3-мерных переменных поля (опция) По инициализации переменных поля см. " Определение и инициализация переменных поля (DEF, SET, REP) (Страница 48)" Инициализирующее значение (опция) См. "Атрибут: Инициализирующее значение (Страница 34)" По инициализации переменных поля см. " Определение и инициализация переменных поля (DEF, SET, REP) (Страница 48)" < имя > Примеры
