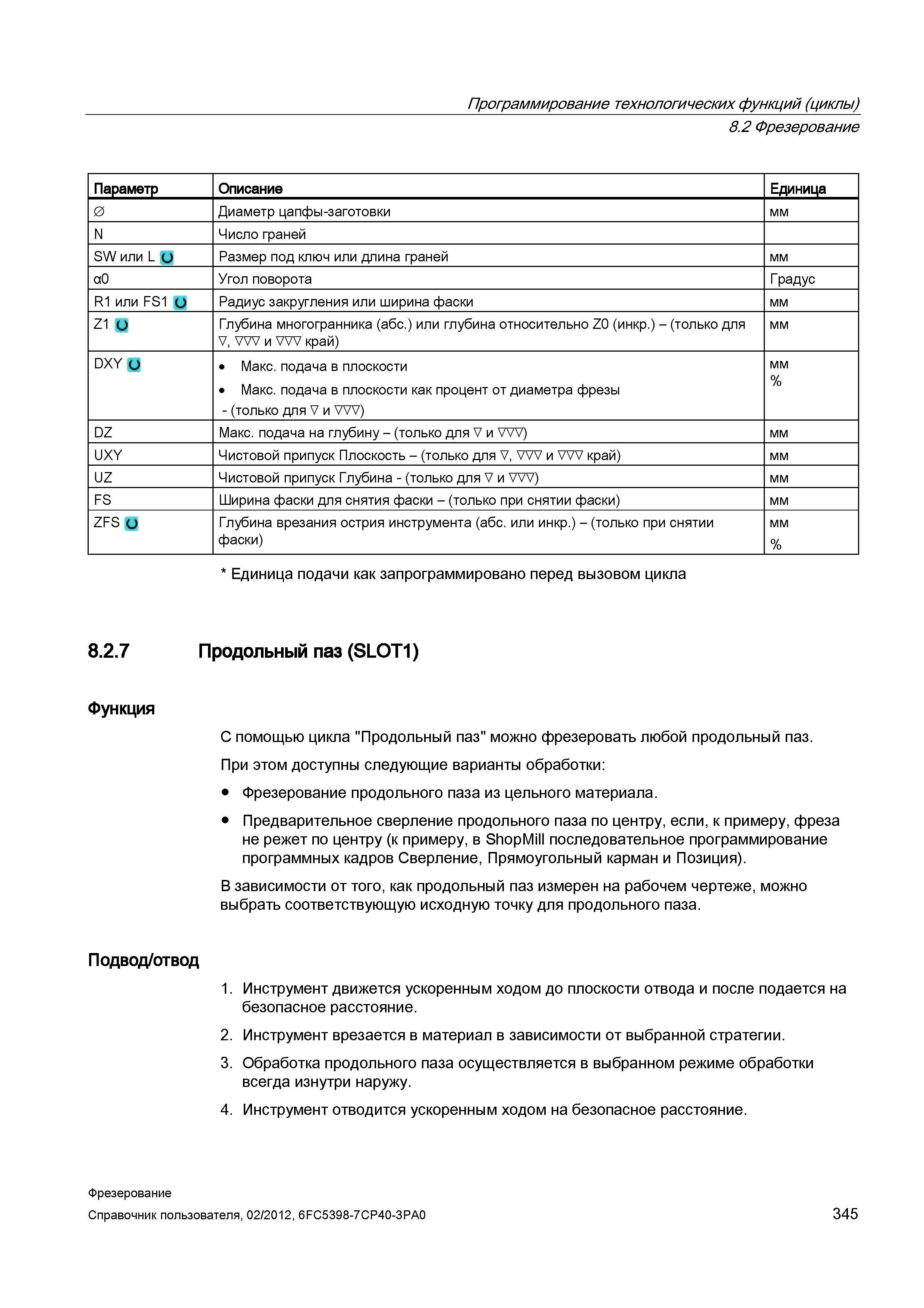

Фрезерование продольного паза из цельного материала Предварительное сверление продольного паза по центру, если, к примеру, фреза не режет по

Фрезерование продольного паза из цельного материала. Предварительное сверление продольного паза по центру, если, к примеру, фреза не режет по центру (к примеру, в ShopMill последовательное программирование программных кадров Сверление, Прямоугольный карман и Позиция). В зависимости от того, как продольный паз измерен на рабочем чертеже, можно выбрать соответствующую исходную точку для продольного паза. Подвод/отвод 1. Инструмент движется ускоренным ходом до плоскости отвода и после подается на безопасное расстояние. 2. Инструмент врезается в материал в зависимости от выбранной стратегии. 3. Обработка продольного паза осуществляется в выбранном режиме обработки всегда изнутри наружу. 4. Инструмент отводится ускоренным ходом на безопасное расстояние. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 345 Программирование технологических функций (циклы) 8.2 Фрезерование Параметр Описание Единица Диаметр цапфы-заготовки мм N Число граней SW или L О Размер под ключ или длина граней мм а0 Угол поворота Градус R1 или FS1 U Радиус закругления или ширина фаски мм Z1 о Глубина многогранника (абс.) или глубина относительно Z0 (инкр.) - (только для V, VVV и VVV край) мм DXY О Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы - (только для V и VVV) мм % DZ Макс. подача на глубину - (только для V и VVV) мм UXY Чистовой припуск Плоскость - (только для V, VVV и VVV край) мм UZ Чистовой припуск Глубина - (только для V и VVV) мм FS Ширина фаски для снятия фаски - (только при снятии фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только при снятии фаски) мм % Единица подачи как запрограммировано перед вызовом цикла 8.2.7 Продольный паз (SLOT1) Функция С помощью цикла "Продольный паз" можно фрезеровать любой продольный паз. При этом доступны следующие варианты обработки:
