Фрезерование нескольких пазов на запрограммированный образец позиции (к примеру, делительная окружность, решетка, линия) X0 Y0 Z0 Позиции от

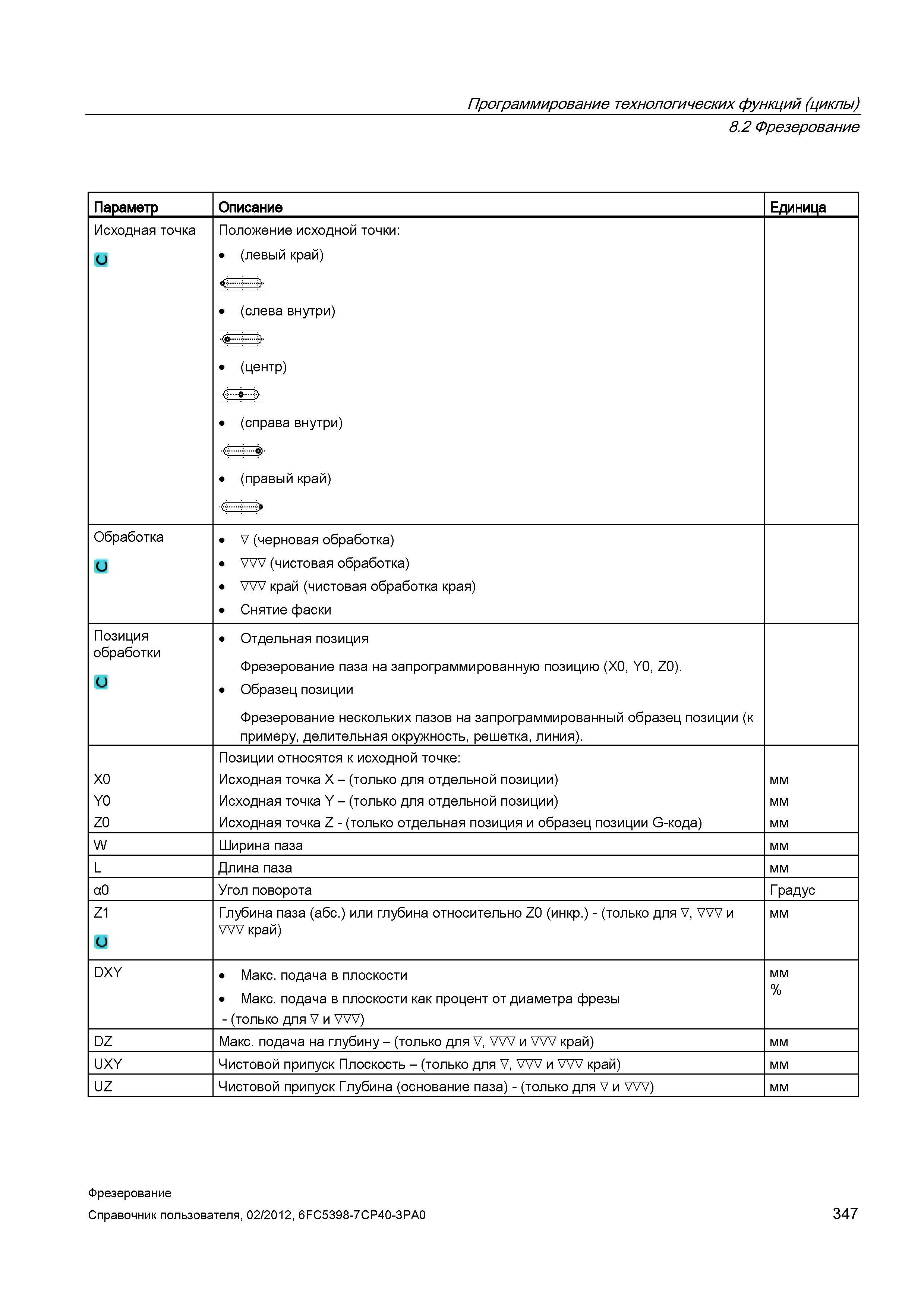

Фрезерование нескольких пазов на запрограммированный образец позиции (к примеру, делительная окружность, решетка, линия). X0 Y0 Z0 Позиции относятся к исходной точке: Исходная точка X - (только для отдельной позиции) Исходная точка Y - (только для отдельной позиции) Исходная точка Z - (только отдельная позиция и образец позиции G-кода) мм W Ширина паза мм L Длина паза мм а0 Угол поворота Градус Z1 Глубина паза (абс.) или глубина относительно Z0 (инкр.) - (только для V, VVV и VVV край) мм DXY Макс. подача в плоскости Макс. подача в плоскости как процент от диаметра фрезы - (только для V и VVV) мм % DZ Макс. подача на глубину - (только для V, VVV и VVV край) мм UXY Чистовой припуск Плоскость - (только для V, VVV и VVV край) мм UZ Чистовой припуск Глубина (основание паза) - (только для V и VVV) мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 347 Программирование технологических функций (циклы) 8.2 Фрезерование Параметр Описание Единица Исходная точка Положение исходной точки: (левый край) (слева внутри) (центр) (справа внутри) (правый край) Обработка V (черновая обработка) VVV (чистовая обработка) VVV край (чистовая обработка края) Снятие фаски Позиция обработки Отдельная позиция Фрезерование паза на запрограммированную позицию (X0, Y0, Z0). Образец позиции
