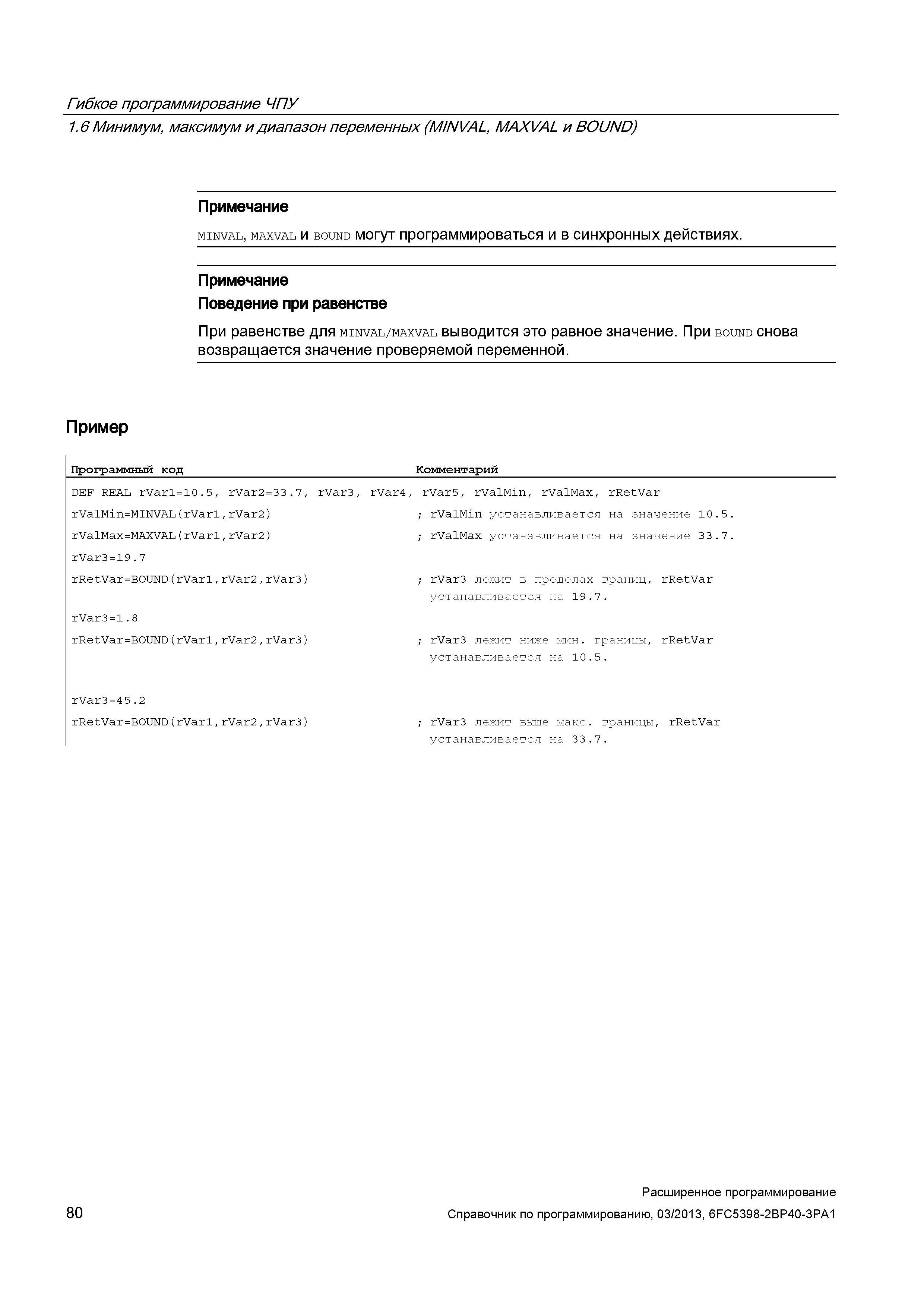

Гибкое программирование ЧПУ 1.6 Минимум, максимум и диапазон переменных (MINVAL, MAXVAL и BOUND) Примечание minval, maxval и bound могут программироваться и в синхронных действиях. Примечание Поведение при равенстве При равенстве для minval/maxval выводится это равное значение. При bound снова возвращается значение проверяемой переменной. Пример Программный код Комментарий DEF REAL rVar1=10.5, rVar2=33.7, rVar3, rVar4, rValMin=MINVAL(rVar1,rVar2) rValMax=MAXVAL(rVar1,rVar2) rVar3=19.7 rRetVar=BOUND(rVar1,rVar2,rVar3) rVar3=1.8 rRetVar=BOUND(rVar1,rVar2,rVar3) rVar3=45.2 rRetVar=BOUND(rVar1,rVar2,rVar3) rVar5, rValMin, rValMax, rRetVar rValMin устанавливается на значение 10.5 rValMax устанавливается на значение 33.7 rVar3 лежит в пределах границ, rRetVar устанавливается на 19.7. rVar3 лежит ниже мин. границы, rRetVar устанавливается на 10.5. rVar3 лежит выше макс. границы, rRetVar устанавливается на 33.7. 80 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
