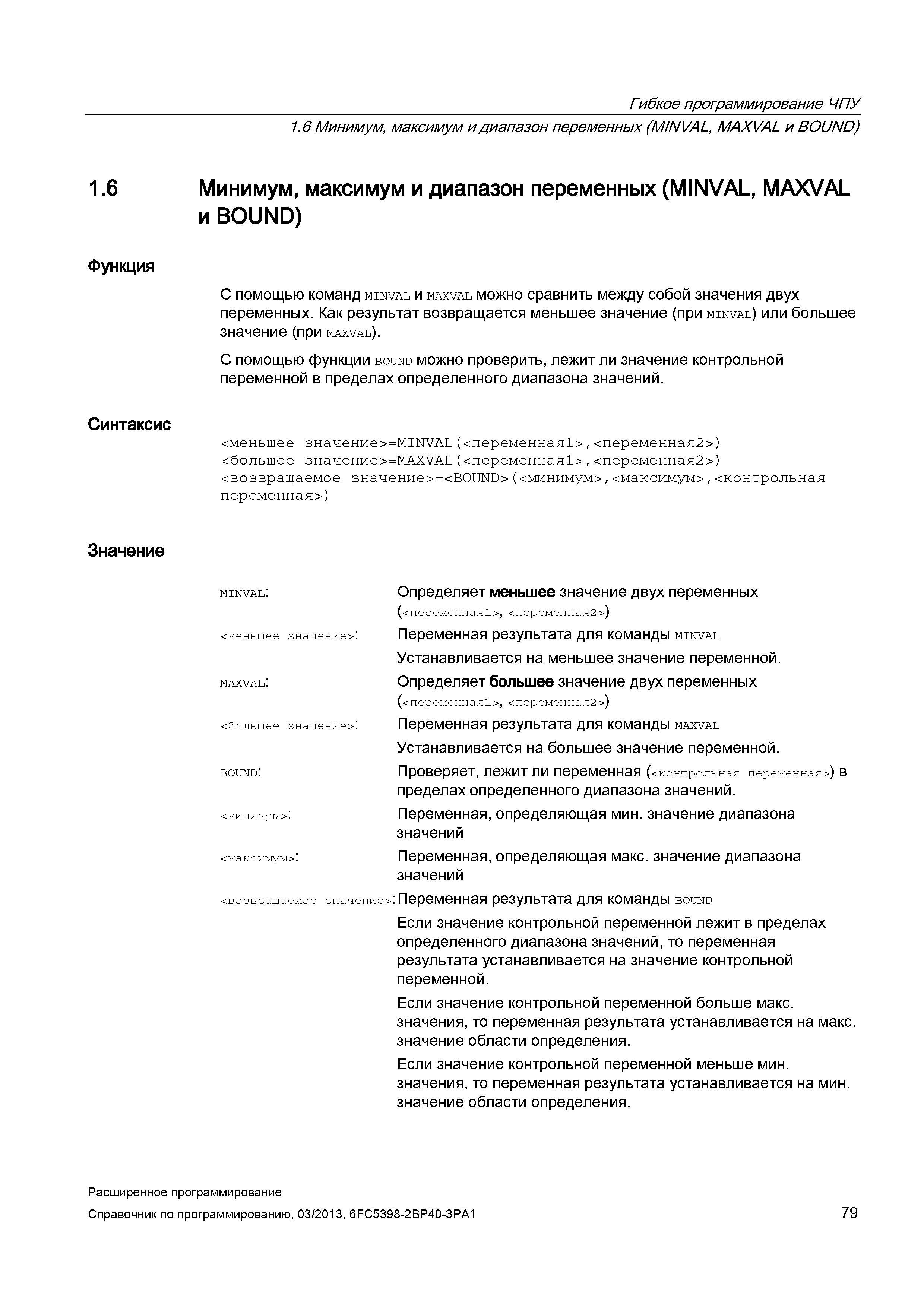

Гибкое программирование ЧПУ 1.6 Минимум, максимум и диапазон переменных (MINVAL, MAXVAL и BOUND) 1.6 Минимум, максимум и диапазон переменных (MINVAL, MAXVAL и BOUND) Функция С помощью команд minval и maxval можно сравнить между собой значения двух переменных. Как результат возвращается меньшее значение (при minval) или большее значение (при maxval). С помощью функции bound можно проверить, лежит ли значение контрольной переменной в пределах определенного диапазона значений. Синтаксис <меньшее значение>=MINVAL(<переменная1>,<переменная2>) <большее значение>=MAXVAL(<переменная1>,<переменная2>) <возвращаемое значение>=(<минимум>,<максимум>,<контрольная переменная>) Значение <меньшее значение>: maxval: Определяет меньшее значение двух переменных (<переменная1>, <переменная2>) Переменная результата для команды minval Устанавливается на меньшее значение переменной. Определяет большее значение двух переменных (<переменная1>, <переменная2>) <большее значение> : Переменная результата для команды maxval Устанавливается на большее значение переменной. bound: Проверяет, лежит ли переменная (<контрольная переменная>) в пределах определенного диапазона значений. Переменная, определяющая мин. значение диапазона значений Переменная, определяющая макс. значение диапазона значений <возвращаемое значение> : Переменная результата для команды bound Если значение контрольной переменной лежит в пределах определенного диапазона значений, то переменная результата устанавливается на значение контрольной переменной. Если значение контрольной переменной больше макс. значения, то переменная результата устанавливается на макс. значение области определения. Если значение контрольной переменной меньше мин. значения, то переменная результата устанавливается на мин. значение области определения. <минимум>: <максимум>: Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 79
