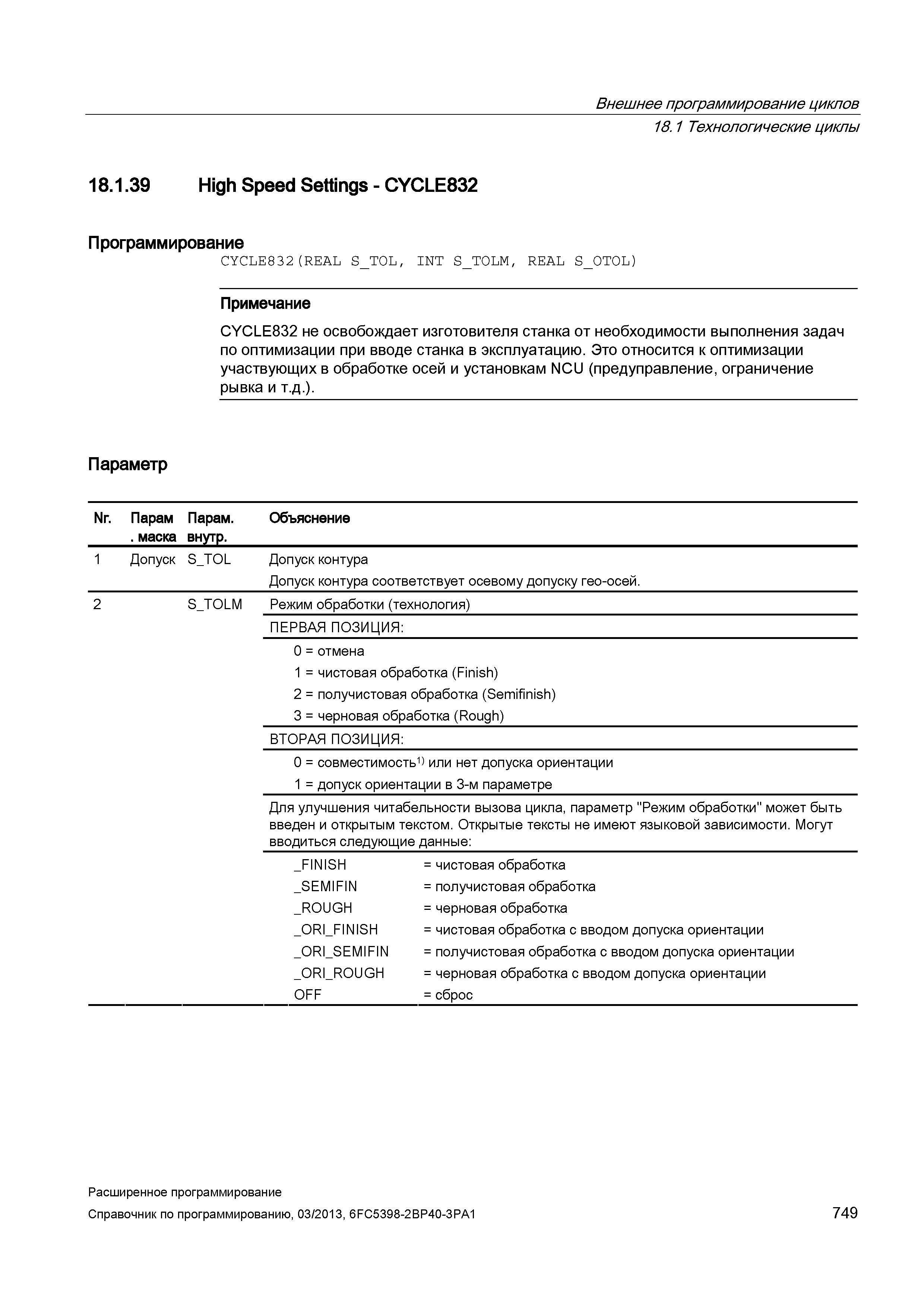

Внешнее программирование циклов 18.1 Технологические циклы 18.1.39 High Speed Settings - CYCLE832 Программирование CYCLE832(REAL S_TOL, INT S_TOLM, REAL S_OTOL) Примечание CYCLE832 не освобождает изготовителя станка от необходимости выполнения задач по оптимизации при вводе станка в эксплуатацию. Это относится к оптимизации участвующих в обработке осей и установкам NCU (предуправление, ограничение рывка и т.д.). Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 Допуск S_TOL Допуск контура Допуск контура соответствует осевому допуску гео-осей. 2 S_TOLM Режим обработки (технология) ПЕРВАЯ ПОЗИЦИЯ: 0 = отмена 1 = чистовая обработка (Finish) 2 = получистовая обработка (Semifinish) 3 = черновая обработка (Rough) ВТОРАЯ ПОЗИЦИЯ: 0 = совместимость1 или нет допуска ориентации 1 = допуск ориентации в 3-м параметре Для улучшения читабельности вызова цикла, параметр "Режим обработки" может быть введен и открытым текстом. Открытые тексты не имеют языковой зависимости. Могут вводиться следующие данные: _FINISH = чистовая обработка _SEMIFIN = получистовая обработка _ROUGH = черновая обработка _ORI_FINISH = чистовая обработка с вводом допуска ориентации _ORI_SEMIFIN = получистовая обработка с вводом допуска ориентации _ORI_ROUGH = черновая обработка с вводом допуска ориентации OFF = сброс Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 749
