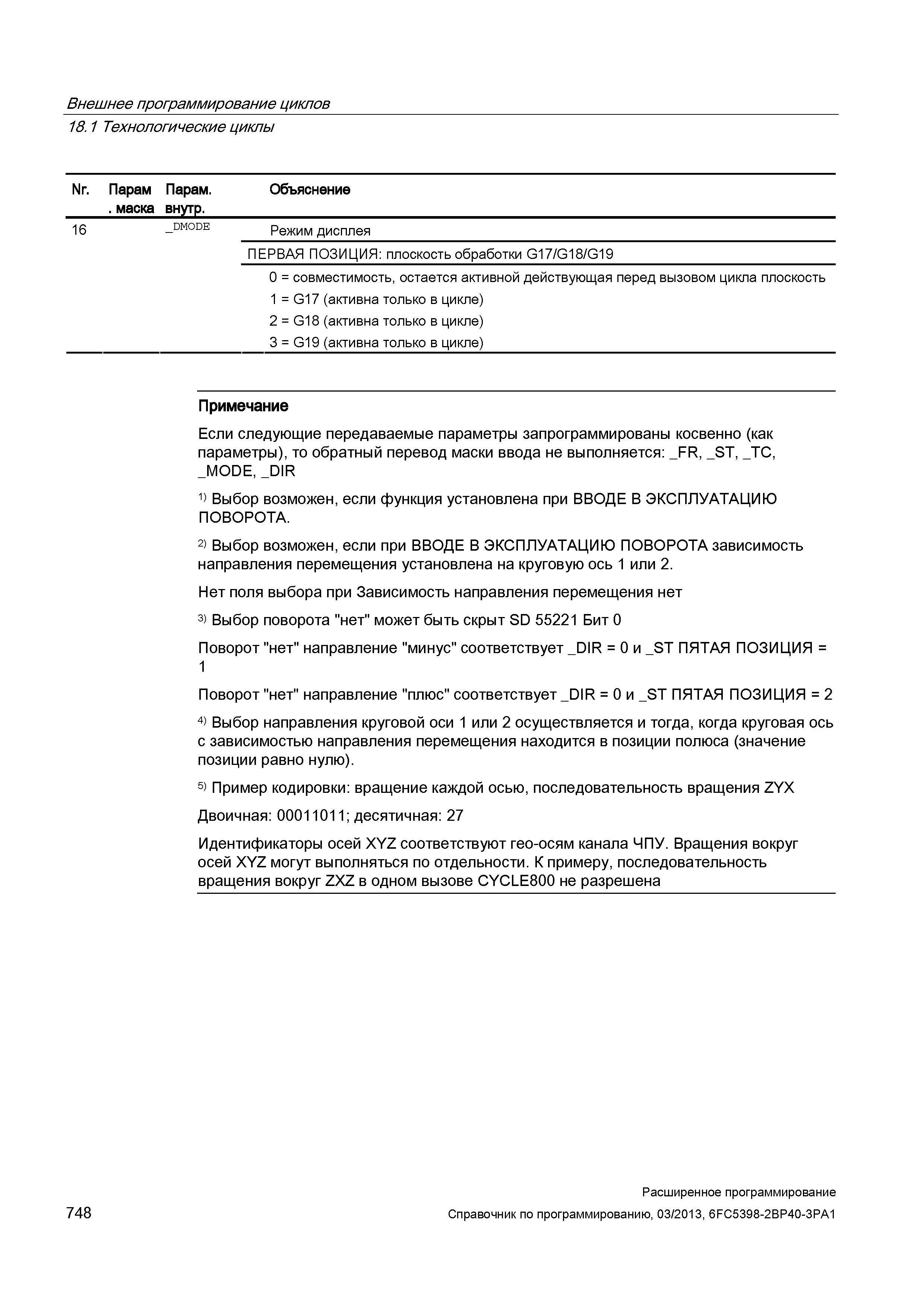

748 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.748

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 748 0748 Lab2u

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам Парам. . маска внутр. Объяснение 16 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) Примечание Если следующие передаваемые параметры запрограммированы косвенно (как параметры), то обратный перевод маски ввода не выполняется: _FR, _ST, _TC, _MODE, _DIR 1) Выбор возможен, если функция установлена при ВВОДЕ В ЭКСПЛУАТАЦИЮ ПОВОРОТА. 2) Выбор возможен, если при ВВОДЕ В ЭКСПЛУАТАЦИЮ ПОВОРОТА зависимость направления перемещения установлена на круговую ось 1 или 2. Нет поля выбора при Зависимость направления перемещения нет 3) Выбор поворота "нет" может быть скрыт SD 55221 Бит 0 Поворот "нет" направление "минус" соответствует _DIR = 0 и _ST ПЯТАЯ ПОЗИЦИЯ = 1 Поворот "нет" направление "плюс" соответствует _DIR = 0 и _ST ПЯТАЯ ПОЗИЦИЯ = 2 4) Выбор направления круговой оси 1 или 2 осуществляется и тогда, когда круговая ось с зависимостью направления перемещения находится в позиции полюса (значение позиции равно нулю). 5) Пример кодировки: вращение каждой осью, последовательность вращения ZYX Двоичная: 00011011;десятичная: 27 Идентификаторы осей XYZ соответствуют гео-осям канала ЧПУ. Вращения вокруг осей XYZ могут выполняться по отдельности. К примеру, последовательность вращения вокруг ZXZ в одном вызове CYCLE800 не разрешена 748 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
