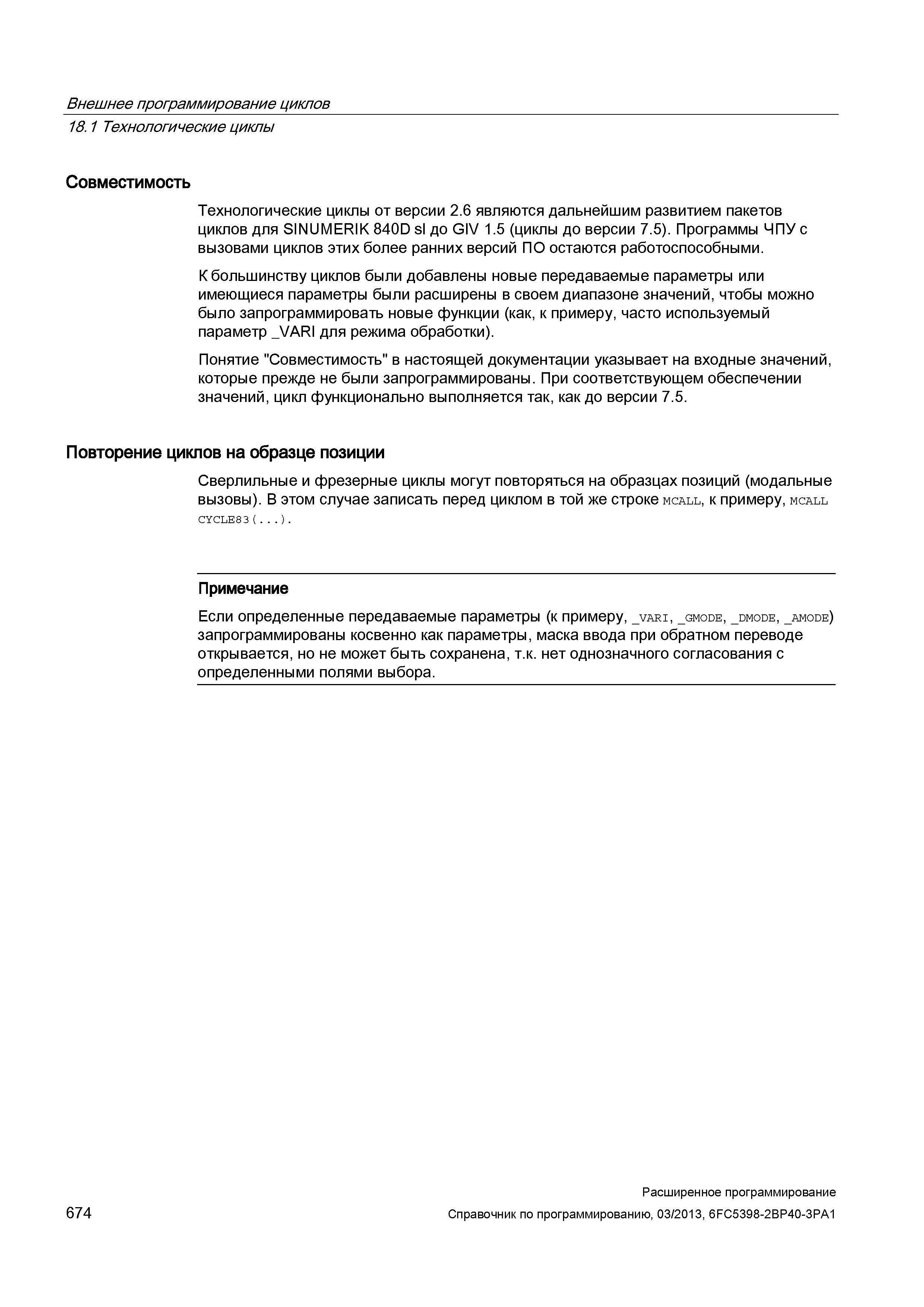

Внешнее программирование циклов 18.1 Технологические циклы Совместимость Технологические циклы от версии 2.6 являются дальнейшим развитием пакетов циклов для SINUMERIK 840D sl до GIV 1.5 (циклы до версии 7.5). Программы ЧПУ с вызовами циклов этих более ранних версий ПО остаются работоспособными. К большинству циклов были добавлены новые передаваемые параметры или имеющиеся параметры были расширены в своем диапазоне значений, чтобы можно было запрограммировать новые функции (как, к примеру, часто используемый параметр _VARI для режима обработки). Понятие "Совместимость" в настоящей документации указывает на входные значений, которые прежде не были запрограммированы. При соответствующем обеспечении значений, цикл функционально выполняется так, как до версии 7.5. Повторение циклов на образце позиции Сверлильные и фрезерные циклы могут повторяться на образцах позиций (модальные вызовы). В этом случае записать перед циклом в той же строке mcall, к примеру, mcall CYCLE83(...). Примечание Если определенные передаваемые параметры (к примеру, _vari, _gmode, _dmode, _amode) запрограммированы косвенно как параметры, маска ввода при обратном переводе открывается, но не может быть сохранена, т.к. нет однозначного согласования с определенными полями выбора. 674 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
