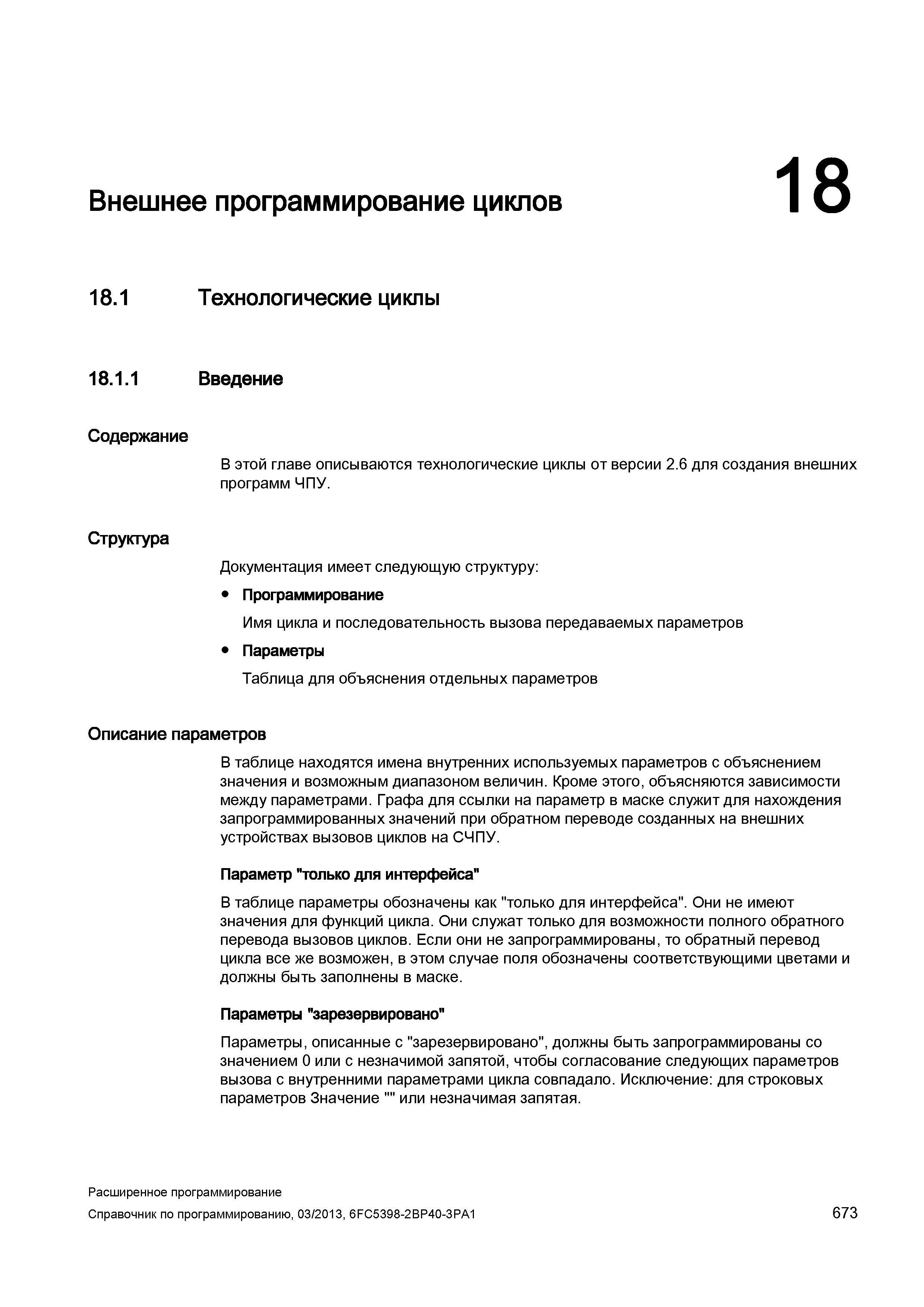

Внешнее программирование циклов 18 18.1 Технологические циклы 18.1.1 Введение Содержание Структура В этой главе описываются технологические циклы от версии 2.6 для создания внешних программ ЧПУ. Документация имеет следующую структуру: Программирование Имя цикла и последовательность вызова передаваемых параметров Параметры Таблица для объяснения отдельных параметров Описание параметров В таблице находятся имена внутренних используемых параметров с объяснением значения и возможным диапазоном величин. Кроме этого, объясняются зависимости между параметрами. Графа для ссылки на параметр в маске служит для нахождения запрограммированных значений при обратном переводе созданных на внешних устройствах вызовов циклов на СЧПУ. Параметр "только для интерфейса" В таблице параметры обозначены как "только для интерфейса". Они не имеют значения для функций цикла. Они служат только для возможности полного обратного перевода вызовов циклов. Если они не запрограммированы, то обратный перевод цикла все же возможен, в этом случае поля обозначены соответствующими цветами и должны быть заполнены в маске. Параметры "зарезервировано" Параметры, описанные с "зарезервировано", должны быть запрограммированы со значением 0 или с незначимой запятой, чтобы согласование следующих параметров вызова с внутренними параметрами цикла совпадало. Исключение: для строковых параметров Значение или незначимая запятая. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 673
