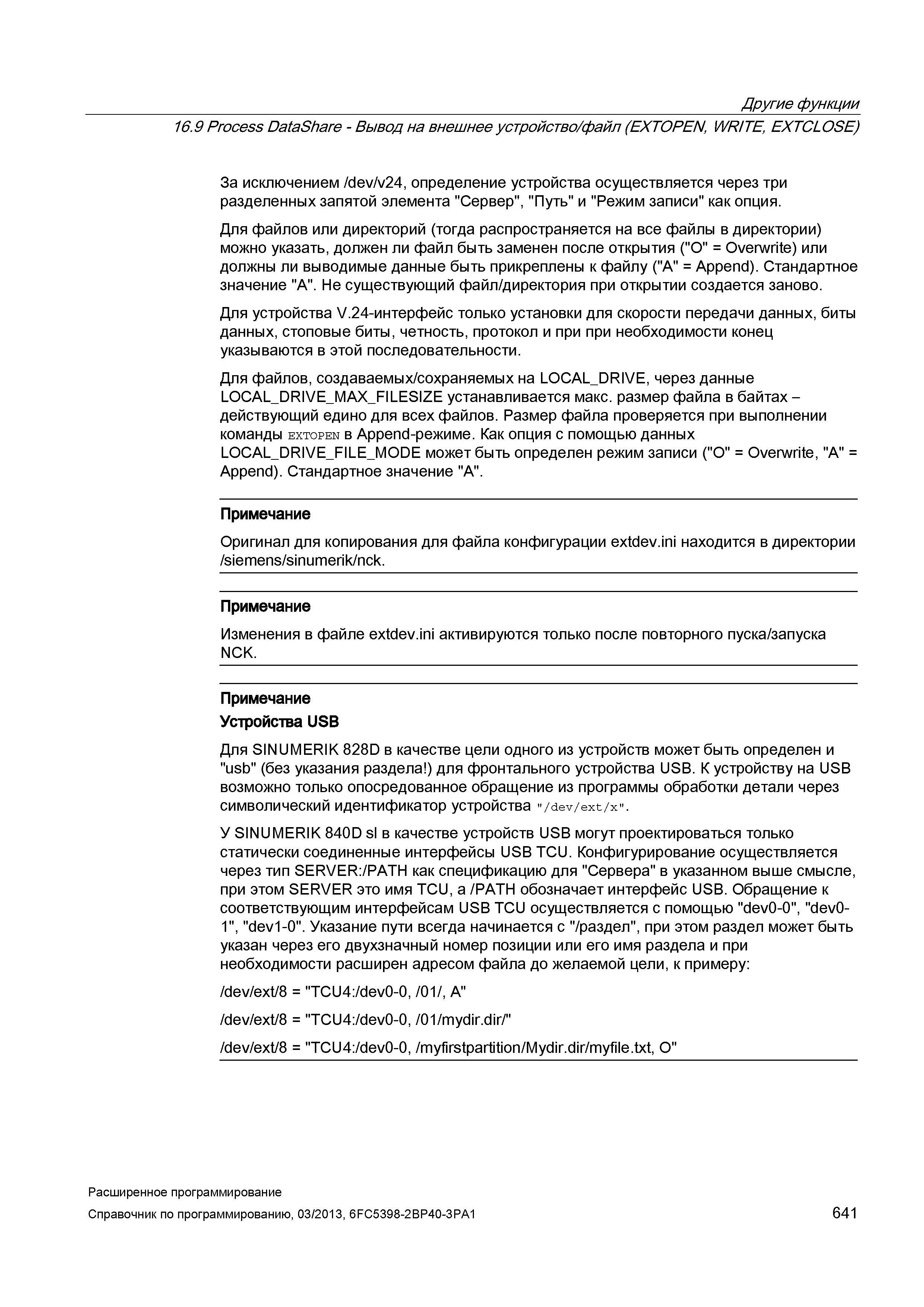

Другие функции 16.9 Process DataShare - Вывод на внешнее устройство/файл (EXTOPEN, WRITE, EXTCLOSE) За исключением /dev/v24, определение устройства осуществляется через три разделенных запятой элемента "Сервер", "Путь" и "Режим записи" как опция. Для файлов или директорий (тогда распространяется на все файлы в директории) можно указать, должен ли файл быть заменен после открытия ("O" = Overwrite) или должны ли выводимые данные быть прикреплены к файлу ("A" = Append). Стандартное значение "A". Не существующий файл/директория при открытии создается заново. Для устройства V -интерфейс только установки для скорости передачи данных, биты данных, стоповые биты, четность, протокол и при при необходимости конец указываются в этой последовательности. Для файлов, создаваемых/сохраняемых на LOCAL_DRIVE, через данные LOCAL_DRIVE_MAX_FILESIZE устанавливается макс. размер файла в байтах -действующий едино для всех файлов. Размер файла проверяется при выполнении команды extopen в Append-режиме. Как опция с помощью данных LOCAL_DRIVE_FILE_MODE может быть определен режим записи ("O" = Overwrite, "A" = Append). Стандартное значение "A". Примечание Оригинал для копирования для файла конфигурации extdev.ini находится в директории /siemens/sinumerik/nck. Примечание Изменения в файле extdev.ini активируются только после повторного пуска/запуска NCK. Примечание Устройства USB Для SINUMERIK 828D в качестве цели одного из устройств может быть определен и "usb" (без указания раздела ) для фронтального устройства USB. К устройству на USB возможно только опосредованное обращение из программы обработки детали через символический идентификатор устройства "/dev/ext/x". У SINUMERIK 840D sl в качестве устройств USB могут проектироваться только статически соединенные интерфейсы USB TCU. Конфигурирование осуществляется через тип SERVER:/PATH как спецификацию для "Сервера" в указанном выше смысле, при этом SERVER это имя TCU, а /PATH обозначает интерфейс USB. Обращение к соответствующим интерфейсам USB TCU осуществляется с помощью "dev0-0", "dev0-1", "dev1-0". Указание пути всегда начинается с "/раздел", при этом раздел может быть указан через его двухзначный номер позиции или его имя раздела и при необходимости расширен адресом файла до желаемой цели, к примеру: /dev/ext/8 = "TCU4:/dev0-0, /01/, A" /dev/ext/8 = "TCU4:/dev0-0, /01/mydir.dir/" /dev/ext/8 = "TCU4:/dev0-0, /myfirstpartition/Mydir.dir/myfile.txt, O" Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 641
