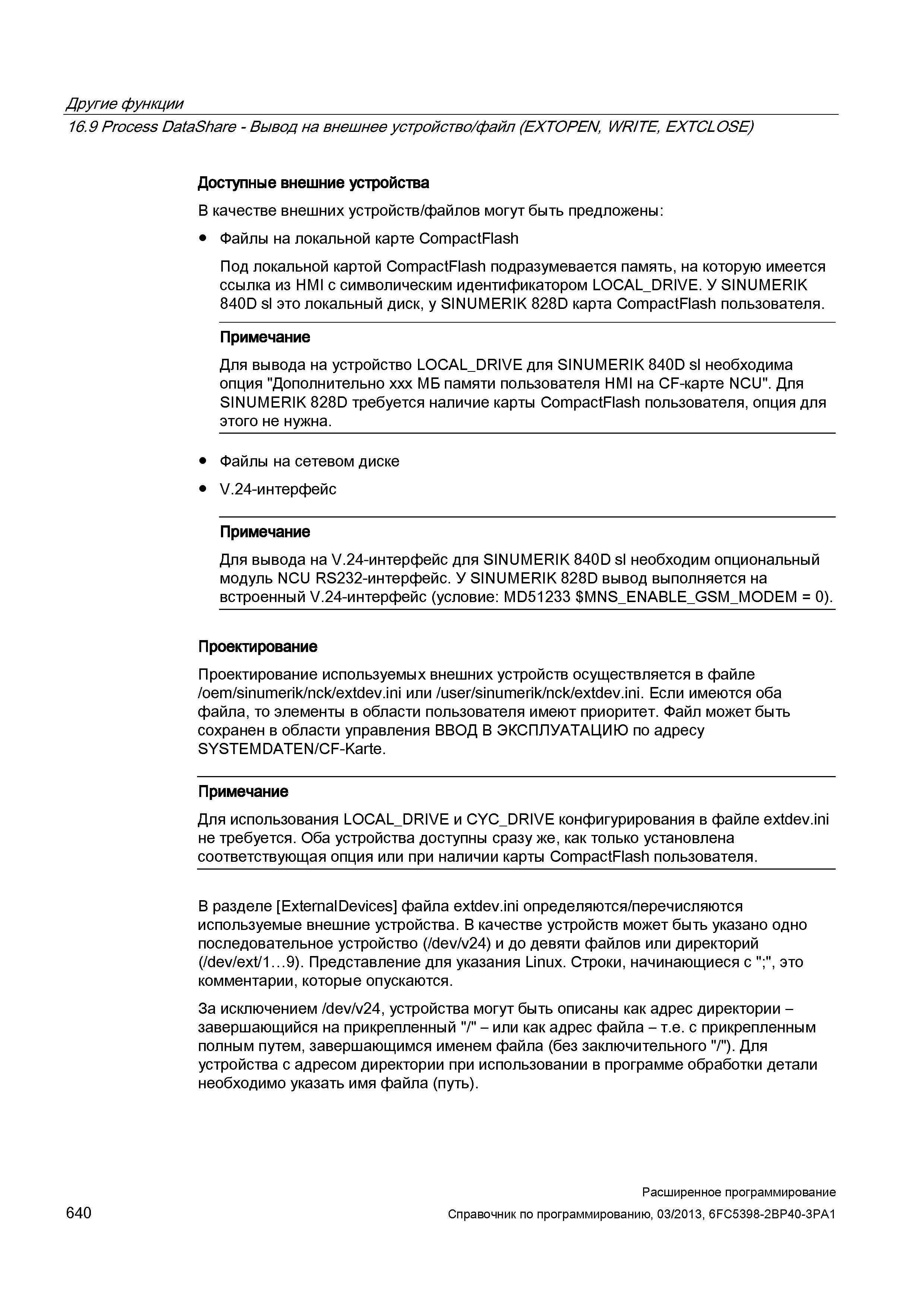

640 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.640

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 640 0640 Lab2u

Другие функции 16.9 Process DataShare - Вывод на внешнее устройство/файл (EXTOPEN, WRITE, EXTCLOSE) Доступные внешние устройства В качестве внешних устройств/файлов могут быть предложены: Файлы на локальной карте CompactFlash Под локальной картой CompactFlash подразумевается память, на которую имеется ссылка из HMI с символическим идентификатором LOCAL_DRIVE. У SINUMERIK 840D sl это локальный диск, у SINUMERIK 828D карта CompactFlash пользователя. Примечание Для вывода на устройство LOCAL_DRIVE для SINUMERIK 840D sl необходима опция "Дополнительно xxx MБ памяти пользователя HMI на CF-карте NCU". Для SINUMERIK 828D требуется наличие карты CompactFlash пользователя, опция для этого не нужна. Файлы на сетевом диске V -интерфейс Примечание Для вывода на V -интерфейс для SINUMERIK 840D sl необходим опциональный модуль NCU RS232-интерфейс. У SINUMERIK 828D вывод выполняется на встроенный V -интерфейс (условие: MD51233 MNS_ENABLE_GSM_MODEM = 0). Проектирование Проектирование используемых внешних устройств осуществляется в файле /oem/sinumerik/nck/extdev.ini или /user/sinumerik/nck/extdev.ini. Если имеются оба файла, то элементы в области пользователя имеют приоритет. Файл может быть сохранен в области управления ВВОД В ЭКСПЛУАТАЦИЮ по адресу SYSTEMDATEN/CF-Karte. Примечание Для использования LOCAL_DRIVE и CYC_DRIVE конфигурирования в файле extdev.ini не требуется. Оба устройства доступны сразу же, как только установлена соответствующая опция или при наличии карты CompactFlash пользователя. В разделе ExternalDevices файла extdev.ini определяются/перечисляются используемые внешние устройства. В качестве устройств может быть указано одно последовательное устройство (/dev/v24) и до девяти файлов или директорий (/dev/ext/1.9). Представление для указания Linux. Строки, начинающиеся с ";", это комментарии, которые опускаются. За исключением /dev/v24, устройства могут быть описаны как адрес директории -завершающийся на прикрепленный "/" - или как адрес файла - т.е. с прикрепленным полным путем, завершающимся именем файла (без заключительного "/"). Для устройства с адресом директории при использовании в программе обработки детали необходимо указать имя файла (путь). 640 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
