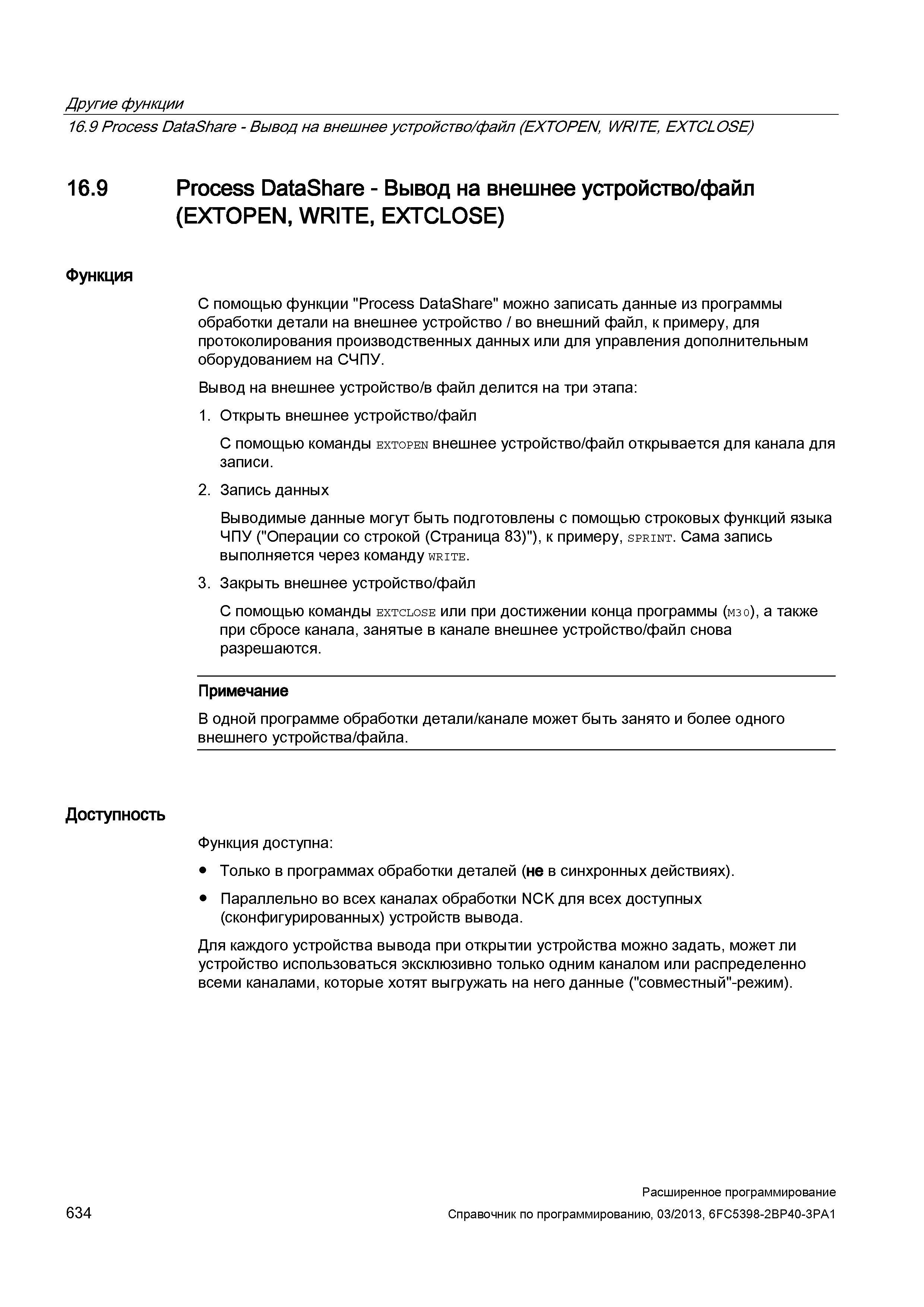

Другие функции 16.9 Process DataShare - Вывод на внешнее устройство/файл (EXTOPEN, WRITE, EXTCLOSE) 16.9 Process DataShare - Вывод на внешнее устройство/файл (EXTOPEN, WRITE, EXTCLOSE) Функция С помощью функции "Process DataShare" можно записать данные из программы обработки детали на внешнее устройство / во внешний файл, к примеру, для протоколирования производственных данных или для управления дополнительным оборудованием на СЧПУ. Вывод на внешнее устройство/в файл делится на три этапа: 1. Открыть внешнее устройство/файл С помощью команды extopen внешнее устройство/файл открывается для канала для записи. 2. Запись данных Выводимые данные могут быть подготовлены с помощью строковых функций языка ЧПУ ("Операции со строкой (Страница 83)"), к примеру, sprint. Сама запись выполняется через команду write. 3. Закрыть внешнее устройство/файл С помощью команды extclose или при достижении конца программы (м3 0), а также при сбросе канала, занятые в канале внешнее устройство/файл снова разрешаются. Примечание В одной программе обработки детали/канале может быть занято и более одного внешнего устройства/файла. Доступность Функция доступна: Только в программах обработки деталей (не в синхронных действиях). Параллельно во всех каналах обработки NCK для всех доступных (сконфигурированных) устройств вывода. Для каждого устройства вывода при открытии устройства можно задать, может ли устройство использоваться эксклюзивно только одним каналом или распределенно всеми каналами, которые хотят выгружать на него данные ("совместный"-режим). 634 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
