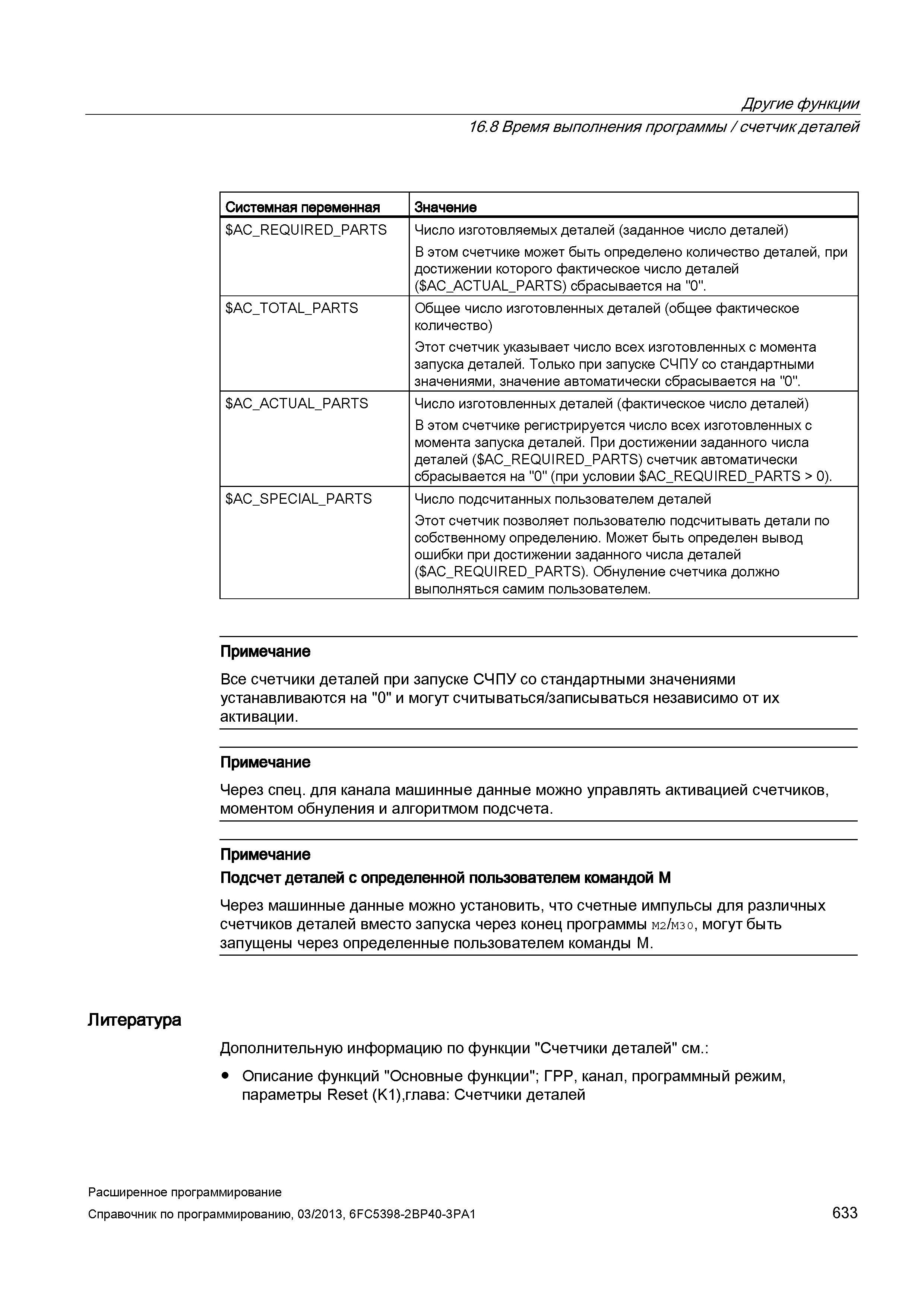

Другие функции 16.8 Время выполнения программы /счетчик деталей Системная переменная Значение AC_REQUIR ED_PARTS Число изготовляемых деталей (заданное число деталей) В этом счетчике может быть определено количество деталей, при достижении которого фактическое число деталей ( AC_ACTUAL_PARTS) сбрасывается на "0". AC_TOTAL_PARTS Общее число изготовленных деталей (общее фактическое количество) Этот счетчик указывает число всех изготовленных с момента запуска деталей. Только при запуске СЧПУ со стандартными значениями, значение автоматически сбрасывается на "0". AC_ACTUAL_PARTS Число изготовленных деталей (фактическое число деталей) В этом счетчике регистрируется число всех изготовленных с момента запуска деталей. При достижении заданного числа деталей ( AC_REQUIRED_PARTS) счетчик автоматически сбрасывается на "0" (при условии AC_REQUIRED_PARTS > 0). AC_SPECIAL_PARTS Число подсчитанных пользователем деталей Этот счетчик позволяет пользователю подсчитывать детали по собственному определению. Может быть определен вывод ошибки при достижении заданного числа деталей ( AC_REQUIRED_PARTS). Обнуление счетчика должно выполняться самим пользователем. Примечание Все счетчики деталей при запуске СЧПУ со стандартными значениями устанавливаются на "0" и могут считываться/записываться независимо от их активации. Примечание Через спец. для канала машинные данные можно управлять активацией счетчиков, моментом обнуления и алгоритмом подсчета. Примечание Подсчет деталей с определенной пользователем командой M Через машинные данные можно установить, что счетные импульсы для различных счетчиков деталей вместо запуска через конец программы М2/М30, могут быть запущены через определенные пользователем команды M. Литература Дополнительную информацию по функции "Счетчики деталей" см.: Описание функций "Основные функции"; ГРР, канал, программный режим, параметры Reset (К1),глава: Счетчики деталей Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 633
