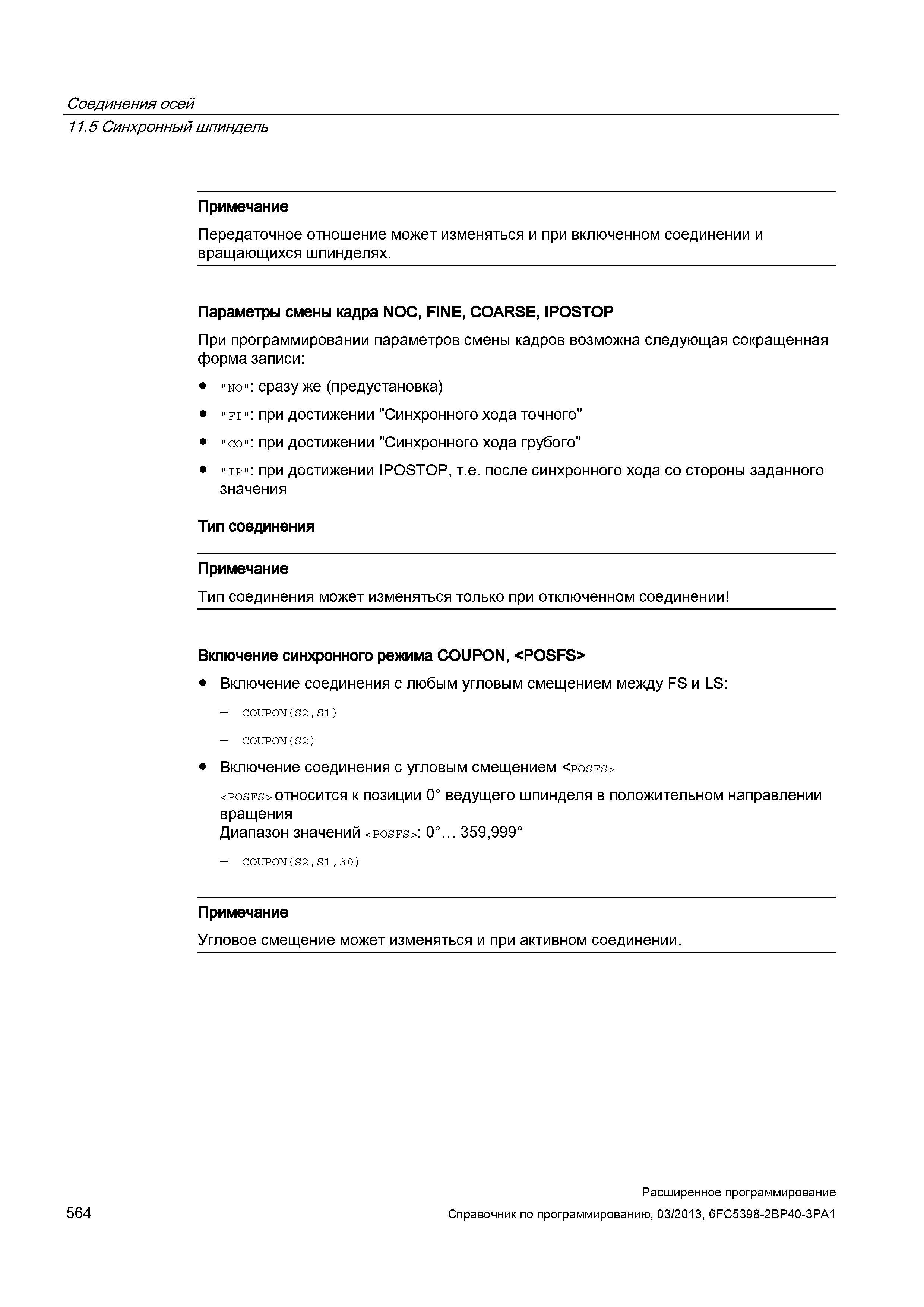

564 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.564

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 564 0564 Lab2u

Соединения осей 11.5 Синхронный шпиндель Примечание Передаточное отношение может изменяться и при включенном соединении и вращающихся шпинделях. Параметры смены кадра NOC, FINE, COARsE, IPOsTOP При программировании параметров смены кадров возможна следующая сокращенная форма записи: "no": сразу же (предустановка) "fi": при достижении "Синхронного хода точного" "со": при достижении "Синхронного хода грубого" "ip": при достижении IPOsTOP, т.е. после синхронного хода со стороны заданного значения Тип соединения Примечание Тип соединения может изменяться только при отключенном соединении Включение синхронного режима COUPON, Включение соединения с любым угловым смещением между Fs и Ls: - C0UP0N(S2,S1) - C0UP0N(S2) Включение соединения с угловым смещением относится к позиции 0° ведущего шпинделя в положительном направлении вращения Диапазон значений : 0°... 359,999° - C0UP0N(S2,S1,30) Примечание Угловое смещение может изменяться и при активном соединении. 564 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
