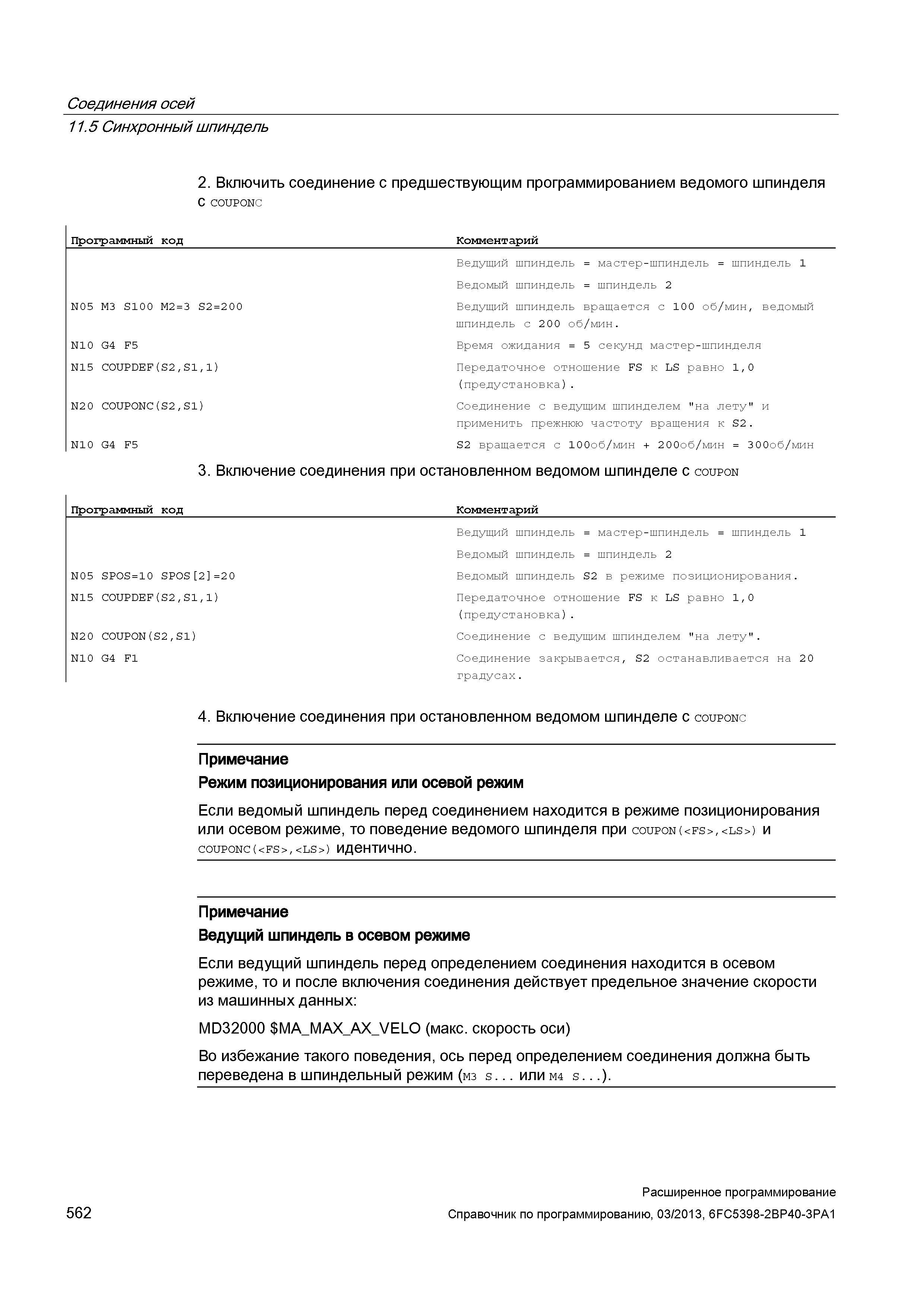

Соединения осей 11.5 Синхронный шпиндель Программный код 2. Включить соединение с предшествующим программированием ведомого шпинделя с COUPONC Комментарий N05 M3 S100 M2=3 S2=200 N10 G4 F5 N15 C0UPDEF(S2,S1,1) N20 COUPONC(S2,S1) N10 G4 F5 Программный код Ведущий шпиндель = мастер-шпиндель = шпиндель 1 Ведомый шпиндель = шпиндель 2 Ведущий шпиндель вращается с 100 об/мин, ведомый шпиндель с 200 об/мин. Время ожидания = 5 секунд мастер-шпинделя Передаточное отношение FS к LS равно 1,0 (предустановка). Соединение с ведущим шпинделем "на лету" и применить прежнюю частоту вращения к S2. S2 вращается с 100об/мин + 200об/мин = 300об/мин 3. Включение соединения при остановленном ведомом шпинделе с coupon Комментарий N05 SP0S=10 SP0S 2 =2 0 N15 C0UPDEF(S2,S1,1) N20 C0UP0N(S2,S1) N10 G4 F1 Ведущий шпиндель = мастер-шпиндель = шпиндель 1 Ведомый шпиндель = шпиндель 2 Ведомый шпиндель S2 в режиме позиционирования. Передаточное отношение FS к LS равно 1,0 (предустановка). Соединение с ведущим шпинделем "на лету". Соединение закрывается, S2 останавливается на 20 градусах. 4. Включение соединения при остановленном ведомом шпинделе с coupon Примечание Режим позиционирования или осевой режим Если ведомый шпиндель перед соединением находится в режиме позиционирования или осевом режиме, то поведение ведомого шпинделя при coupon(,) и C0UP0NC(,) идентично. Примечание Ведущий шпиндель в осевом режиме Если ведущий шпиндель перед определением соединения находится в осевом режиме, то и после включения соединения действует предельное значение скорости из машинных данных: MD32000 MA_MAX_AX_VELO (макс. скорость оси) Во избежание такого поведения, ось перед определением соединения должна быть переведена в шпиндельный режим (мз s... или M4 s...). 562 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
