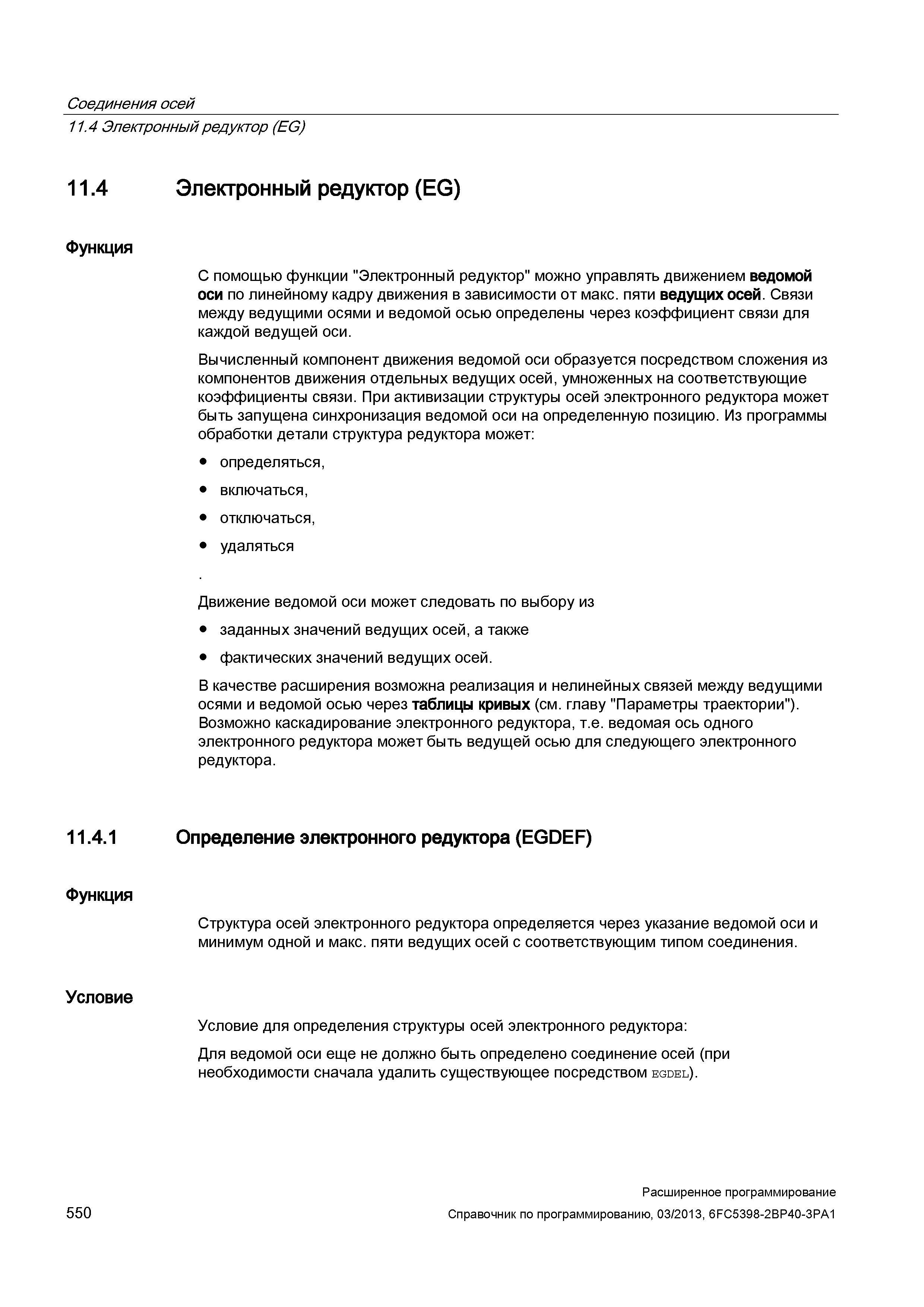

Соединения осей 11.4 Электронный редуктор (EG) 11.4 Электронный редуктор (EG) Функция С помощью функции "Электронный редуктор" можно управлять движением ведомой оси по линейному кадру движения в зависимости от макс. пяти ведущих осей. Связи между ведущими осями и ведомой осью определены через коэффициент связи для каждой ведущей оси. Вычисленный компонент движения ведомой оси образуется посредством сложения из компонентов движения отдельных ведущих осей, умноженных на соответствующие коэффициенты связи. При активизации структуры осей электронного редуктора может быть запущена синхронизация ведомой оси на определенную позицию. Из программы обработки детали структура редуктора может: определяться, включаться, отключаться, удаляться Движение ведомой оси может следовать по выбору из заданных значений ведущих осей, а также фактических значений ведущих осей. В качестве расширения возможна реализация и нелинейных связей между ведущими осями и ведомой осью через таблицы кривых (см. главу "Параметры траектории"). Возможно каскадирование электронного редуктора, т.е. ведомая ось одного электронного редуктора может быть ведущей осью для следующего электронного редуктора. 11.4.1 Функция Определение электронного редуктора (EGDEF) Структура осей электронного редуктора определяется через указание ведомой оси и минимум одной и макс. пяти ведущих осей с соответствующим типом соединения. Условие Условие для определения структуры осей электронного редуктора: Для ведомой оси еще не должно быть определено соединение осей (при необходимости сначала удалить существующее посредством egdel). 550 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
