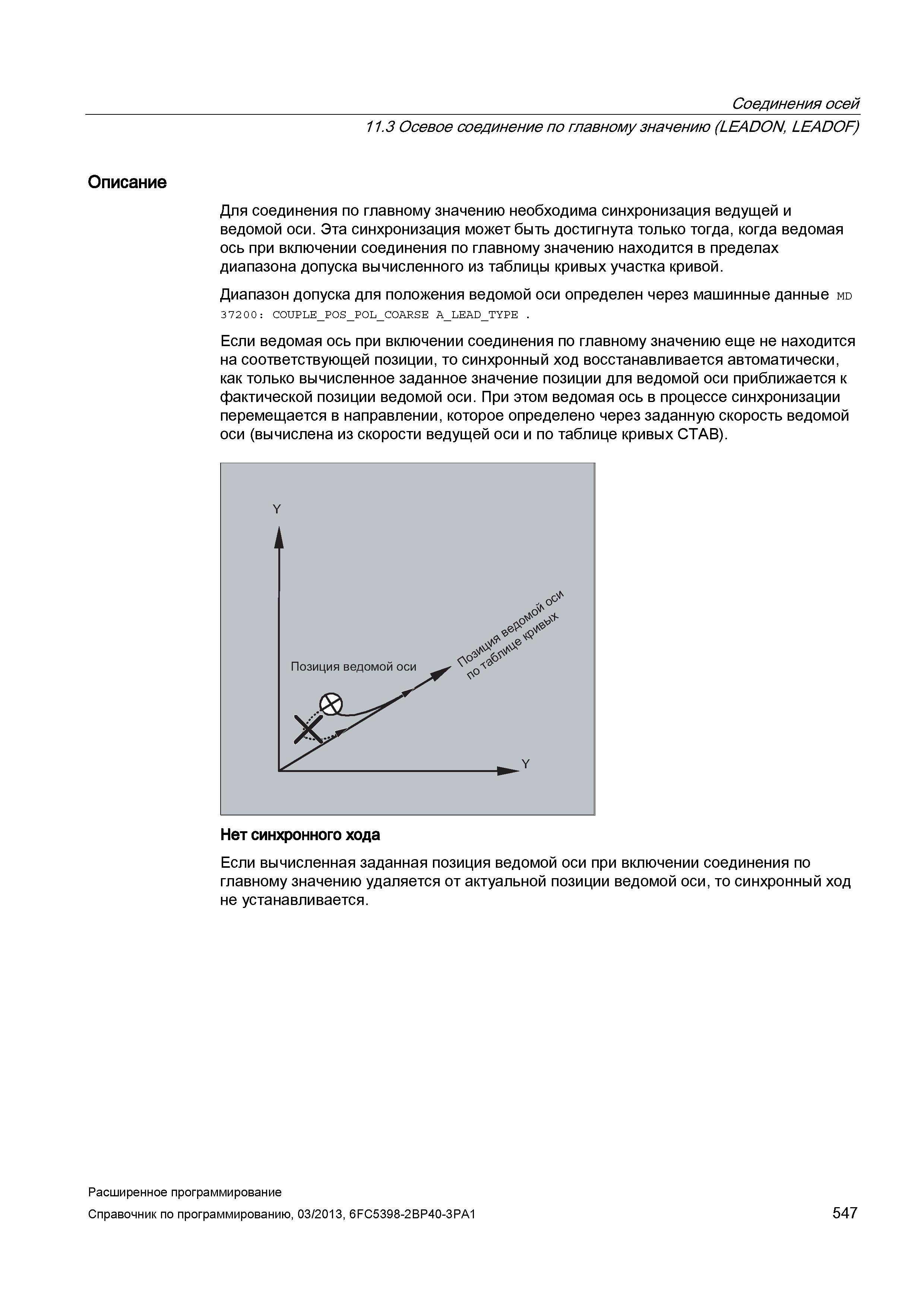

Соединения осей 11.3 Осевое соединение по главному значению (LEADON, LEADOF) Описание Для соединения по главному значению необходима синхронизация ведущей и ведомой оси. Эта синхронизация может быть достигнута только тогда, когда ведомая ось при включении соединения по главному значению находится в пределах диапазона допуска вычисленного из таблицы кривых участка кривой. Диапазон допуска для положения ведомой оси определен через машинные данные md 372 00: COUPLE_POS_POL_COARSE A_LEAD_TYPE . Если ведомая ось при включении соединения по главному значению еще не находится на соответствующей позиции, то синхронный ход восстанавливается автоматически, как только вычисленное заданное значение позиции для ведомой оси приближается к фактической позиции ведомой оси. При этом ведомая ось в процессе синхронизации перемещается в направлении, которое определено через заданную скорость ведомой оси (вычислена из скорости ведущей оси и по таблице кривых CTAB). Y Нет синхронного хода Если вычисленная заданная позиция ведомой оси при включении соединения по главному значению удаляется от актуальной позиции ведомой оси, то синхронный ход не устанавливается. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 547
