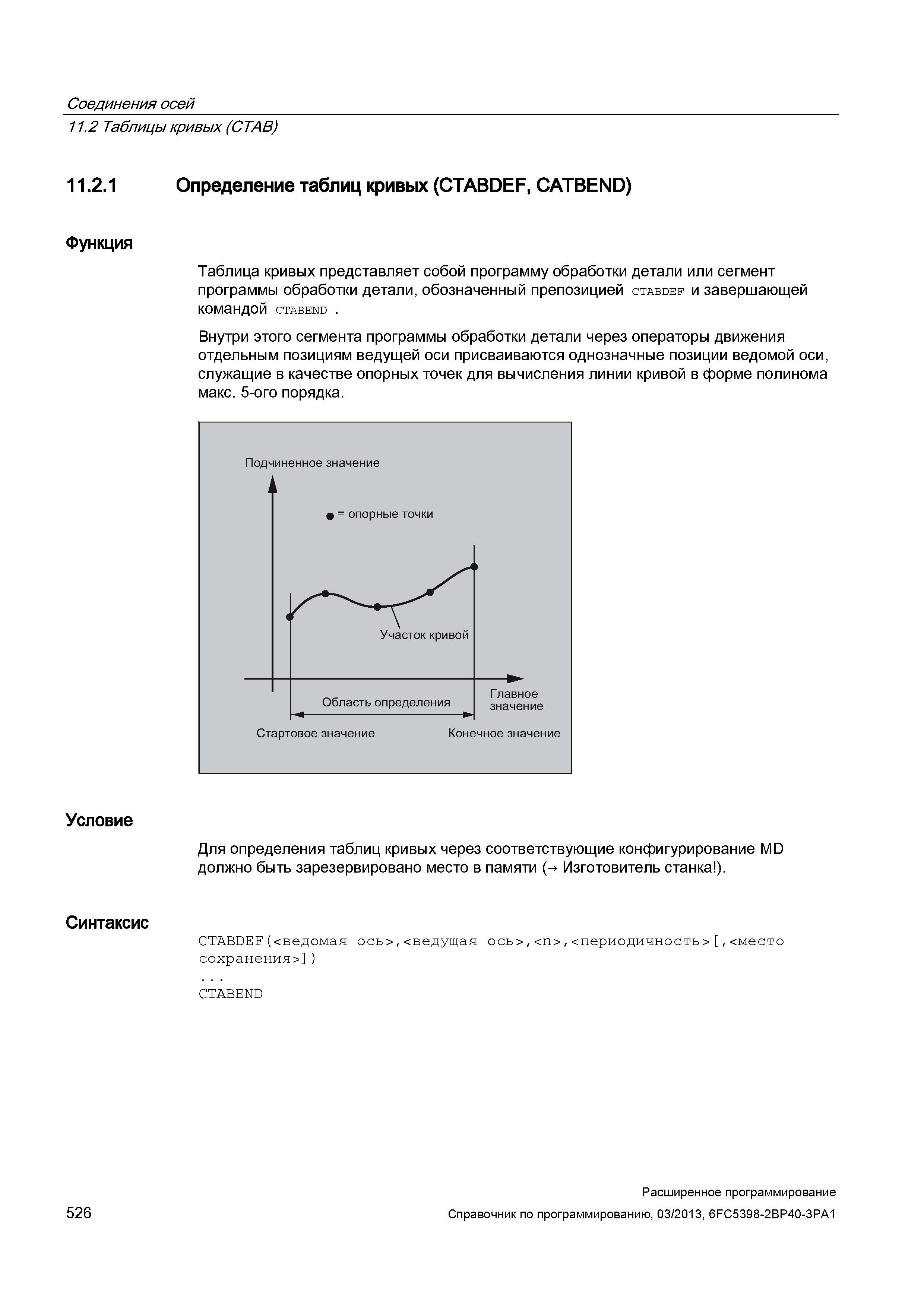

Соединения осей 11.2 Таблицы кривых (CTAB) 11.2.1 Определение таблиц кривых (CTABDEF, CATBEND) Функция Таблица кривых представляет собой программу обработки детали или сегмент программы обработки детали, обозначенный препозицией ctabdef и завершающей командой CTABEND . Внутри этого сегмента программы обработки детали через операторы движения отдельным позициям ведущей оси присваиваются однозначные позиции ведомой оси, служащие в качестве опорных точек для вычисления линии кривой в форме полинома макс. 5-ого порядка. Подчиненное значение Условие Для определения таблиц кривых через соответствующие конфигурирование MD должно быть зарезервировано место в памяти ( Изготовитель станка ). Синтаксис CTABDEF(<ведомая ось>,<ведущая ось>,<п>,<периодичность> ,<место сохранения> ) CTABEND 526 Расширенное программирование Справочник по программированию, O3/2O13, 6FC5398-2BP4O-3PA1
