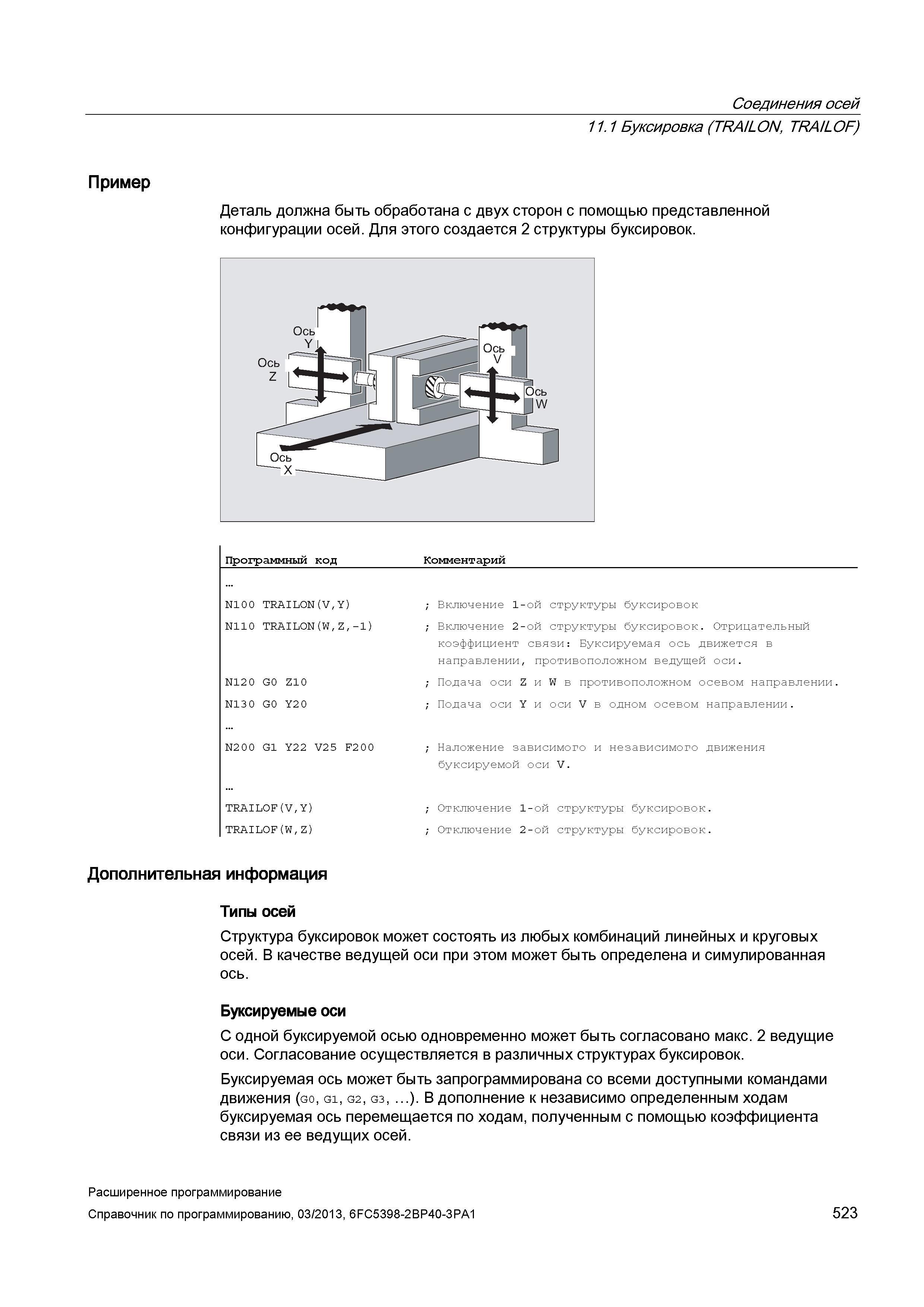

Соединения осей 11.1 Буксировка (TRAILON, TRAILOF) Пример Деталь должна быть обработана с двух сторон с помощью представленной конфигурации осей. Для этого создается 2 структуры буксировок. Программный код Комментарий N100 TRAIL0N(V,Y) N110 TRAIL0N(W,Z,-1) N120 G0 Z10 N130 G0 Y2 0 N200 G1 Y22 V25 F200 TRAILOF(V,Y) TRAILOF(W,Z) Дополнительная информация Типы осей Структура буксировок может состоять из любых комбинаций линейных и круговых осей. В качестве ведущей оси при этом может быть определена и симулированная ось. Буксируемые оси С одной буксируемой осью одновременно может быть согласовано макс. 2 ведущие оси. Согласование осуществляется в различных структурах буксировок. Буксируемая ось может быть запрограммирована со всеми доступными командами движения (g0, g1 , G2, G3, ...). В дополнение к независимо определенным ходам буксируемая ось перемещается по ходам, полученным с помощью коэффициента связи из ее ведущих осей. ; Включение 1-ой структуры буксировок ; Включение 2-ой структуры буксировок. Отрицательный коэффициент связи: Буксируемая ось движется в направлении, противоположном ведущей оси. ; Подача оси Z и W в противоположном осевом направлении. ; Подача оси Y и оси V в одном осевом направлении. ; Наложение зависимого и независимого движения буксируемой оси V. ; Отключение 1-ой структуры буксировок. ; Отключение 2-ой структуры буксировок. Расширенное программирование Справочник по программированию, O3/2O13, 6FC5398-2BP4O-3PA1 523
