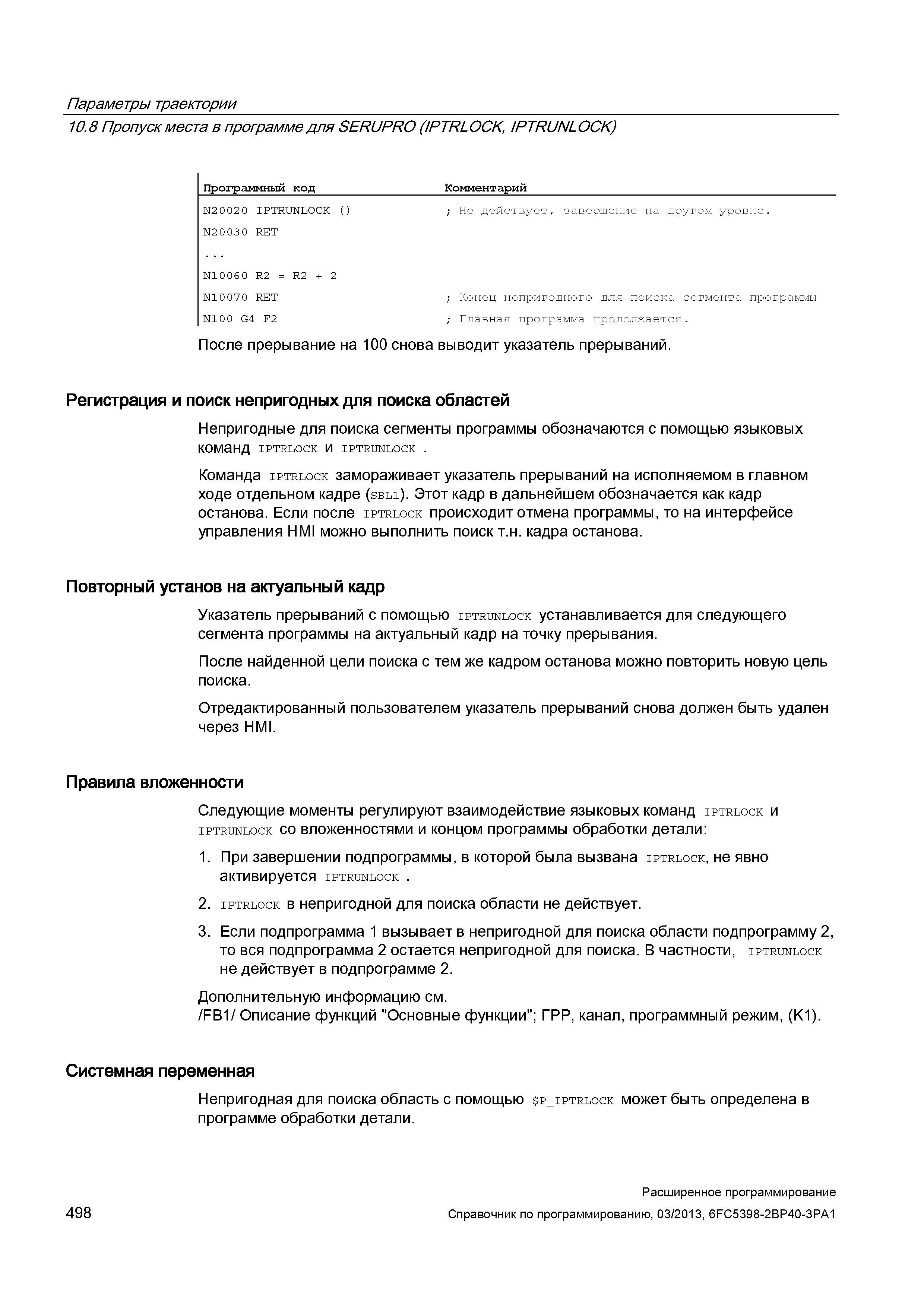

Параметры траектории 10.8 Пропуск места в программе для SERUPRO (IPTRLOCK, IPTRUNLOCK) Программный код Комментарий N20020 IPTRUNLOCK () ; Не действует, завершение на другом уровне. N20030 RET N10060 R2 = R2 + 2 N10070 RET ; Конец непригодного для поиска сегмента программы N10 0 G4 F2 ; Главная программа продолжается. После прерывание на 100 снова выводит указатель прерываний. Регистрация и поиск непригодных для поиска областей Непригодные для поиска сегменты программы обозначаются с помощью языковых команд IPTRLOCK и IPTRUNLOCK . Команда iptrlock замораживает указатель прерываний на исполняемом в главном ходе отдельном кадре (sbl1). Этот кадр в дальнейшем обозначается как кадр останова. Если после iptrlock происходит отмена программы, то на интерфейсе управления HMI можно выполнить поиск т.н. кадра останова. Повторный установ на актуальный кадр Указатель прерываний с помощью iptrunlock устанавливается для следующего сегмента программы на актуальный кадр на точку прерывания. После найденной цели поиска с тем же кадром останова можно повторить новую цель поиска. Отредактированный пользователем указатель прерываний снова должен быть удален через HMI. Правила вложенности Следующие моменты регулируют взаимодействие языковых команд iptrlock и iptrunlock со вложенностями и концом программы обработки детали: 1. При завершении подпрограммы, в которой была вызвана iptrlock, не явно активируется IPTRUNLOCK . 2. iptrlock в непригодной для поиска области не действует. 3. Если подпрограмма 1 вызывает в непригодной для поиска области подпрограмму 2, то вся подпрограмма 2 остается непригодной для поиска. В частности, iptrunlock не действует в подпрограмме 2. Дополнительную информацию см. /FB1/ Описание функций "Основные функции"; ГРР, канал, программный режим, (K1). Системная переменная Непригодная для поиска область с помощью p_iptrlock может быть определена в программе обработки детали. 498 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
