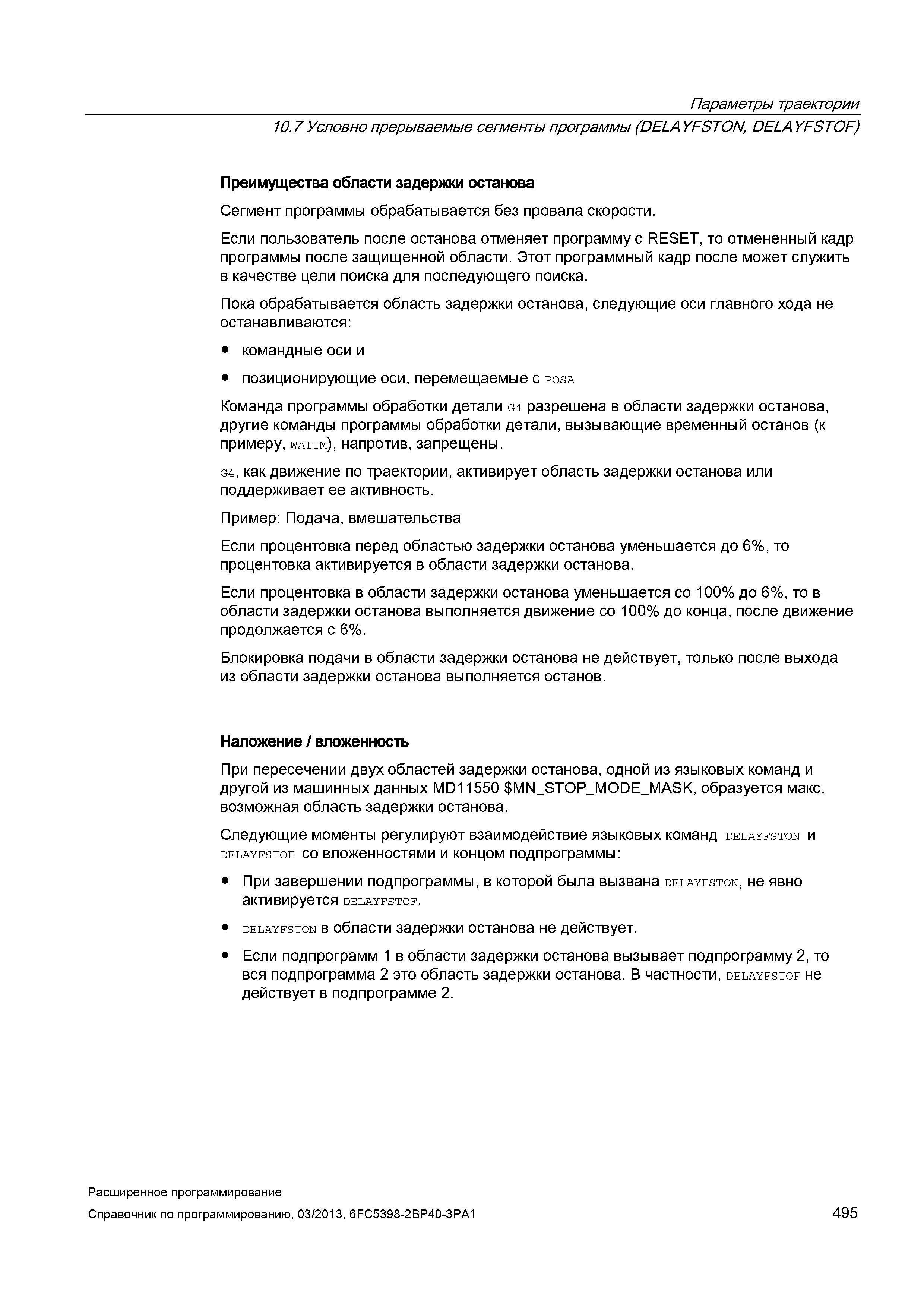

Параметры траектории 10.7 Условно прерываемые сегменты программы (DELAYFSTON, DELAYFSTOF) Преимущества области задержки останова Сегмент программы обрабатывается без провала скорости. Если пользователь после останова отменяет программу с RESET, то отмененный кадр программы после защищенной области. Этот программный кадр после может служить в качестве цели поиска для последующего поиска. Пока обрабатывается область задержки останова, следующие оси главного хода не останавливаются: командные оси и позиционирующие оси, перемещаемые с posa Команда программы обработки детали G4 разрешена в области задержки останова, другие команды программы обработки детали, вызывающие временный останов (к примеру, waitm), напротив, запрещены. G4, как движение по траектории, активирует область задержки останова или поддерживает ее активность. Пример: Подача, вмешательства Если процентовка перед областью задержки останова уменьшается до 6%, то процентовка активируется в области задержки останова. Если процентовка в области задержки останова уменьшается со 100% до 6%, то в области задержки останова выполняется движение со 100% до конца, после движение продолжается с 6%. Блокировка подачи в области задержки останова не действует, только после выхода из области задержки останова выполняется останов. Наложение / вложенность При пересечении двух областей задержки останова, одной из языковых команд и другой из машинных данных MD11550 MN_STOP_MODE_MASK, образуется макс. возможная область задержки останова. Следующие моменты регулируют взаимодействие языковых команд delayfston и delayfstof со вложенностями и концом подпрограммы: При завершении подпрограммы, в которой была вызвана delayfston, не явно активируется DELAYFSTOF. delayfston в области задержки останова не действует. Если подпрограмм 1 в области задержки останова вызывает подпрограмму 2, то вся подпрограмма 2 это область задержки останова. В частности, delayfstof не действует в подпрограмме 2. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 495
