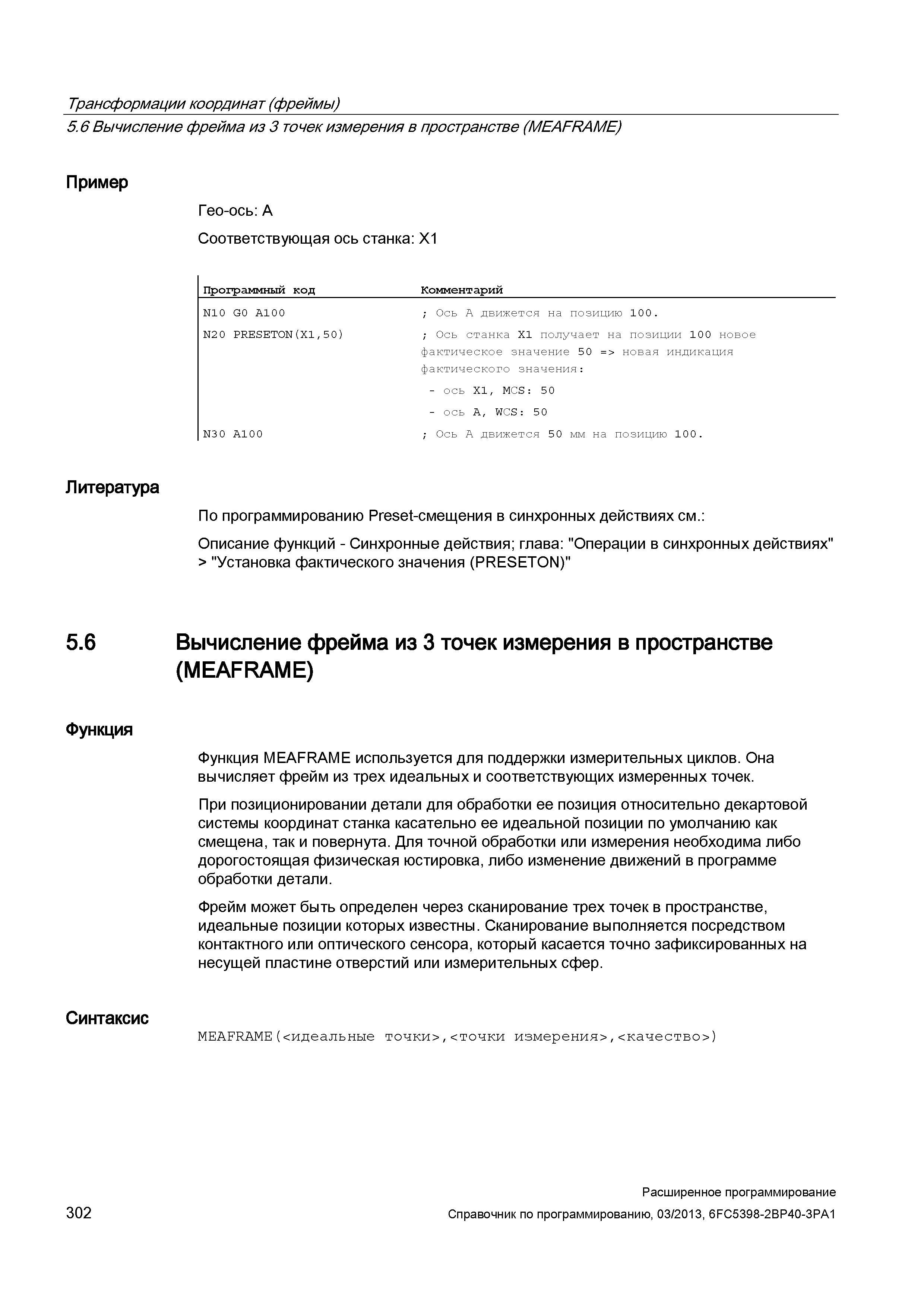

Трансформации координат (фреймы) 5.6 Вычисление фрейма из 3 точек измерения в пространстве (MEAFRAME) Пример Гео-ось:A Соответствующая ось станка: X1 Программный код Комментарий N10 G0 A10 0 N20 PRESETON(X1,50) N30 A100 ; Ось А движется на позицию 100. ; Ось станка X1 получает на позиции 100 новое фактическое значение 50 => новая индикация фактического значения: - ось X1, MСS: 50 - ось A, ' S: 50 ; Ось А движется 50 мм на позицию 100. Литература По программированию Preset-смещения в синхронных действиях см.: Описание функций - Синхронные действия; глава: "Операции в синхронных действиях" > "Установка фактического значения (PRESETON)" 5.6 Вычисление фрейма из 3 точек измерения в пространстве (MEAFRAME) Функция Функция MEAFRAME используется для поддержки измерительных циклов. Она вычисляет фрейм из трех идеальных и соответствующих измеренных точек. При позиционировании детали для обработки ее позиция относительно декартовой системы координат станка касательно ее идеальной позиции по умолчанию как смещена, так и повернута. Для точной обработки или измерения необходима либо дорогостоящая физическая юстировка, либо изменение движений в программе обработки детали. Фрейм может быть определен через сканирование трех точек в пространстве, идеальные позиции которых известны. Сканирование выполняется посредством контактного или оптического сенсора, который касается точно зафиксированных на несущей пластине отверстий или измерительных сфер. Синтаксис MEAFRAME(<идеальные точки>,<точки измерения>,<качество>) 302 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
