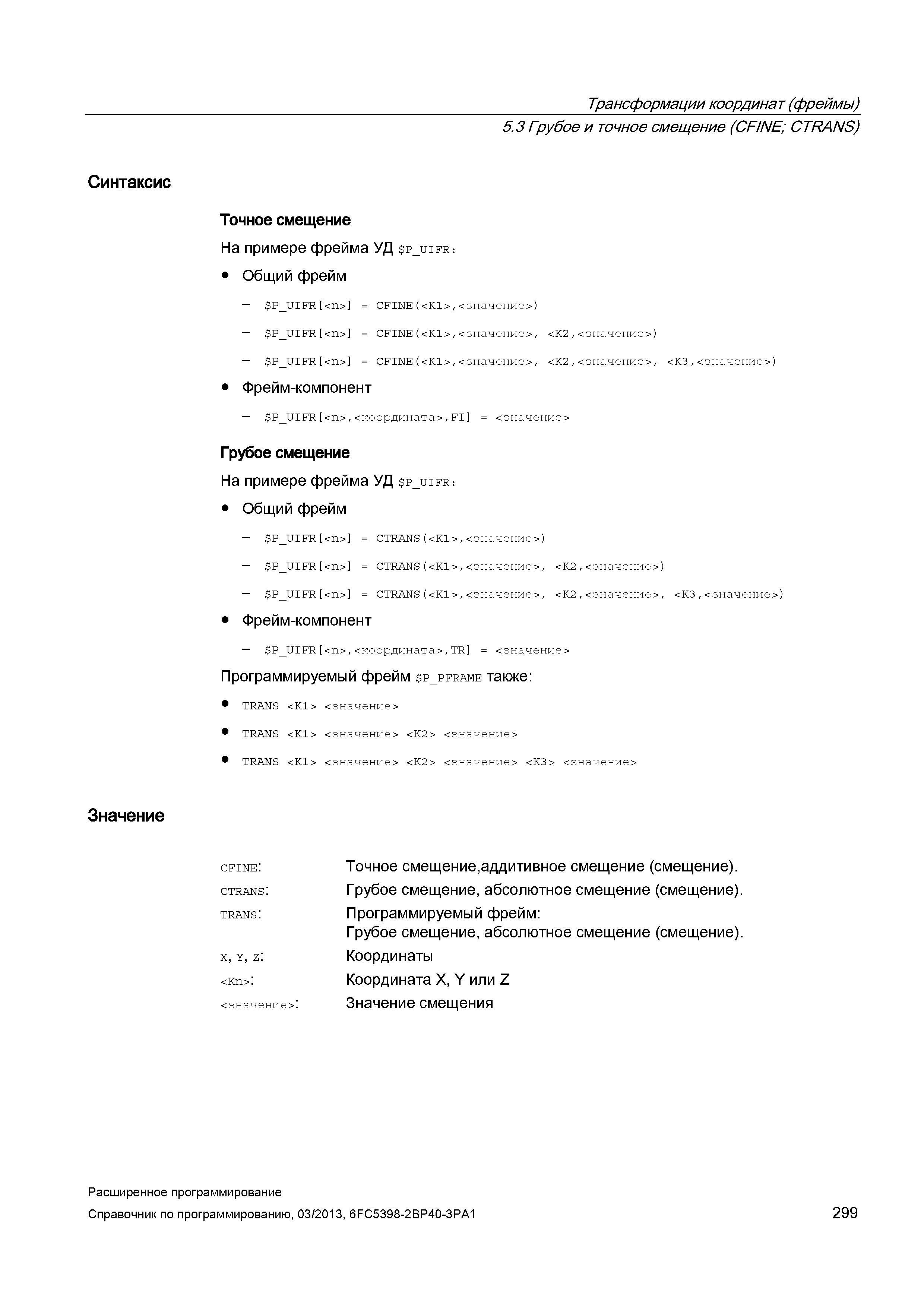

Трансформации координат (фреймы) Синтаксис Значение 5.3 Грубое и точное смещение (CFINE; CTRANS) Точное смещение На примере фрейма УД p_uifr: Общий фрейм P_UIFR = CFINE(,<значение>) P_UIFR = CFINE(,<значение>, <К2,<значение>) P_UIFR = CFINE(,<значение>, <К2,<значение>, <К3,<значение>) Фрейм-компонент P_UIFR ,<координата>,FI = <значение> Грубое смещение На примере фрейма УД p_uifr: Общий фрейм P_UIFR = CTRANS(,<значение>) P_UIFR = СГОА начение ) P_UIFR = СГОА начение , ) Фрейм-компонент P_UIFR ,<координата>,TR = <значение> Программируемый фрейм p_pframe также: TRANS <значение> TRANS <значение> <значение> TRANS <значение> <значение> <значение> cfine: Точное смещение,аддитивное смещение (смещение). ctrans: Грубое смещение, абсолютное смещение (смещение). trans: Программируемый фрейм: Грубое смещение, абсолютное смещение (смещение). х, y, z: Координаты : Координата X, Y или Z <значение>: Значение смещения Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 299
