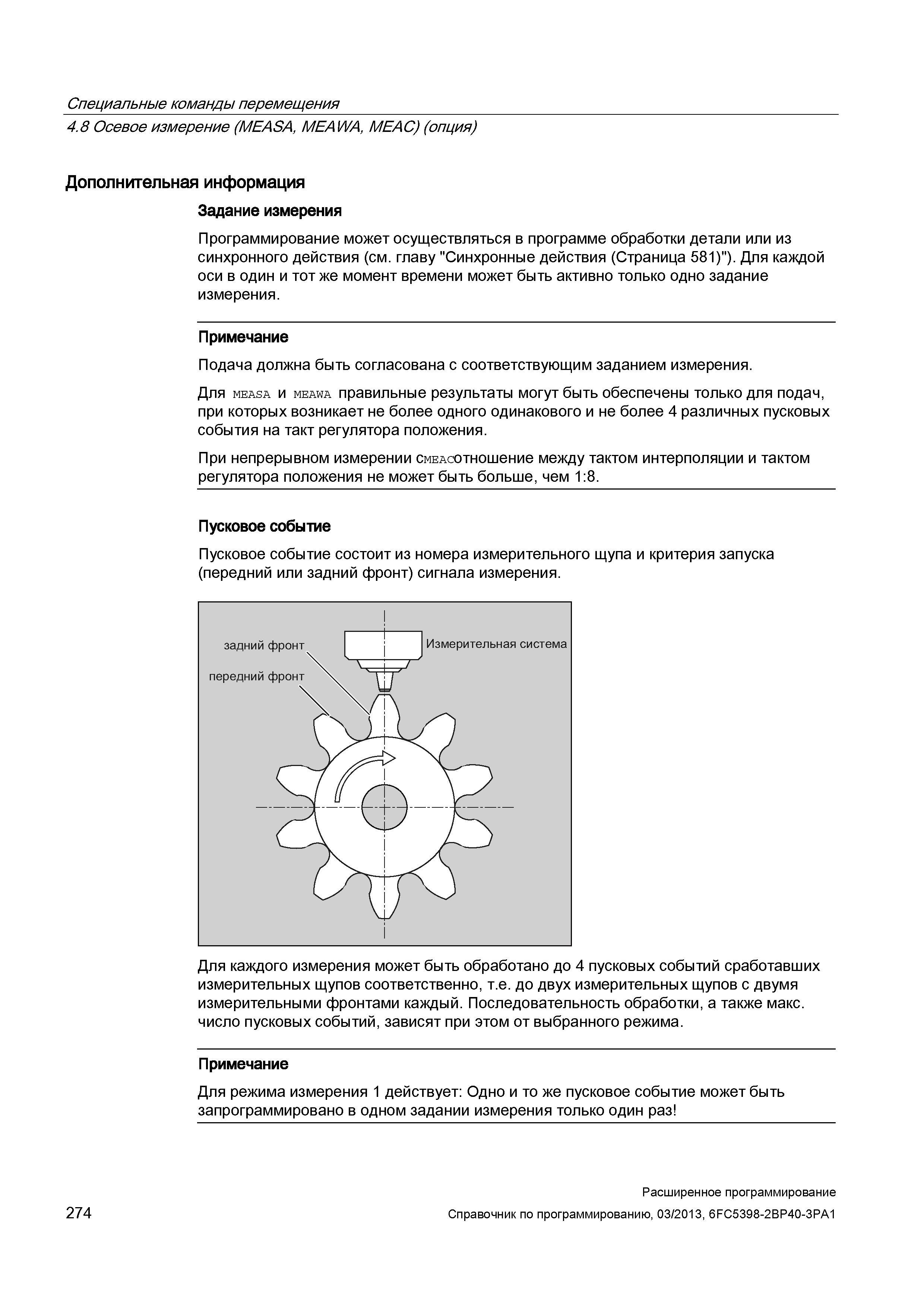

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) Дополнительная информация Задание измерения Программирование может осуществляться в программе обработки детали или из синхронного действия (см. главу "Синхронные действия (Страница 581)"). Для каждой оси в один и тот же момент времени может быть активно только одно задание измерения. Примечание Подача должна быть согласована с соответствующим заданием измерения. Для measa и meawa правильные результаты могут быть обеспечены только для подач, при которых возникает не более одного одинакового и не более 4 различных пусковых события на такт регулятора положения. При непрерывном измерении смЕАсотношение между тактом интерполяции и тактом регулятора положения не может быть больше, чем 1:8. Пусковое событие Пусковое событие состоит из номера измерительного щупа и критерия запуска (передний или задний фронт) сигнала измерения. Для каждого измерения может быть обработано до 4 пусковых событий сработавших измерительных щупов соответственно, т.е. до двух измерительных щупов с двумя измерительными фронтами каждый. Последовательность обработки, а также макс. число пусковых событий, зависят при этом от выбранного режима. Примечание Для режима измерения 1 действует: Одно и то же пусковое событие может быть запрограммировано в одном задании измерения только один раз 274 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
