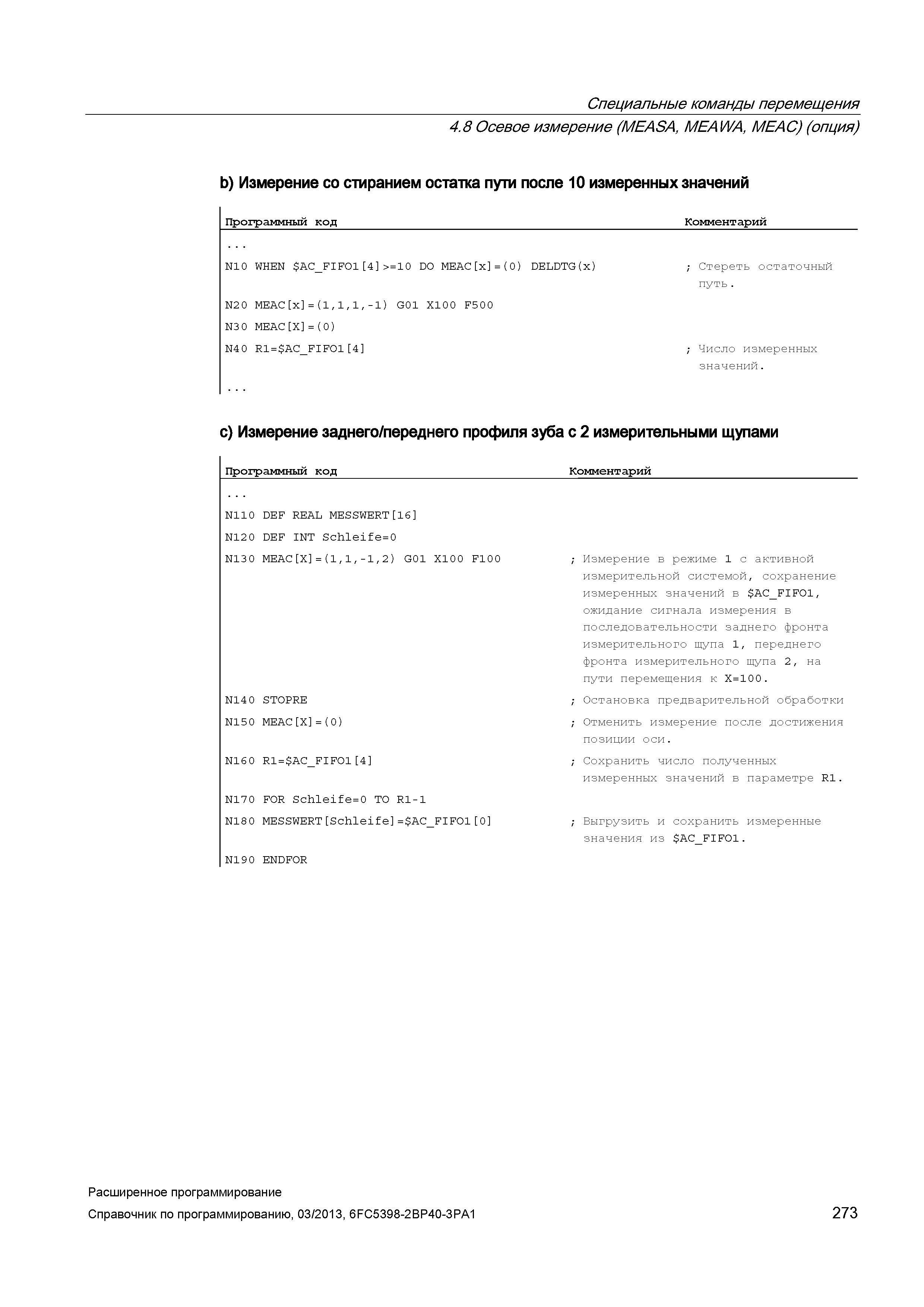

Специальные команды перемещения 4.8 Осевое измерение (MEASA, MEAWA, MEAC) (опция) b) Измерение со стиранием остатка пути после 10 измеренных значений Программный код Комментарий N10 WHEN AC_FIFO1 4 >=10 DO MEAC x =(0) DELDTG(x) N20 MEAC x =(1,1,1,-1) G01 X100 F500 N3 0 MEAC X = (0) N40 R1= AC_FIFO1 4 Стереть остаточный путь . Число измеренных значений. с) Измерение заднего/переднего профиля зуба с 2 измерительными щупами Программный код Комментарий N110 DEF REAL MESSWERT 16 N120 DEF INT Schleife=0 N130 MEAC X =(1,1,-1,2) G01 X100 F100 N14 0 STOPRE N150 MEAC X = (0) N160 R1= AC_FIFO1 4 N170 FOR Schleife=0 TO R1-1 N180 MESSWERT Schleife = AC_FIFO1 0 N19 0 ENDFOR Измерение в режиме 1 с активной измерительной системой, сохранение измеренных значений в AC_FIFO1, ожидание сигнала измерения в последовательности заднего фронта измерительного щупа 1, переднего фронта измерительного щупа 2, на пути перемещения к X=100. Остановка предварительной обработки Отменить измерение после достижения позиции оси. Сохранить число полученных измеренных значений в параметре R1. Выгрузить и сохранить измеренные значения из AC_FIFO1. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 273
