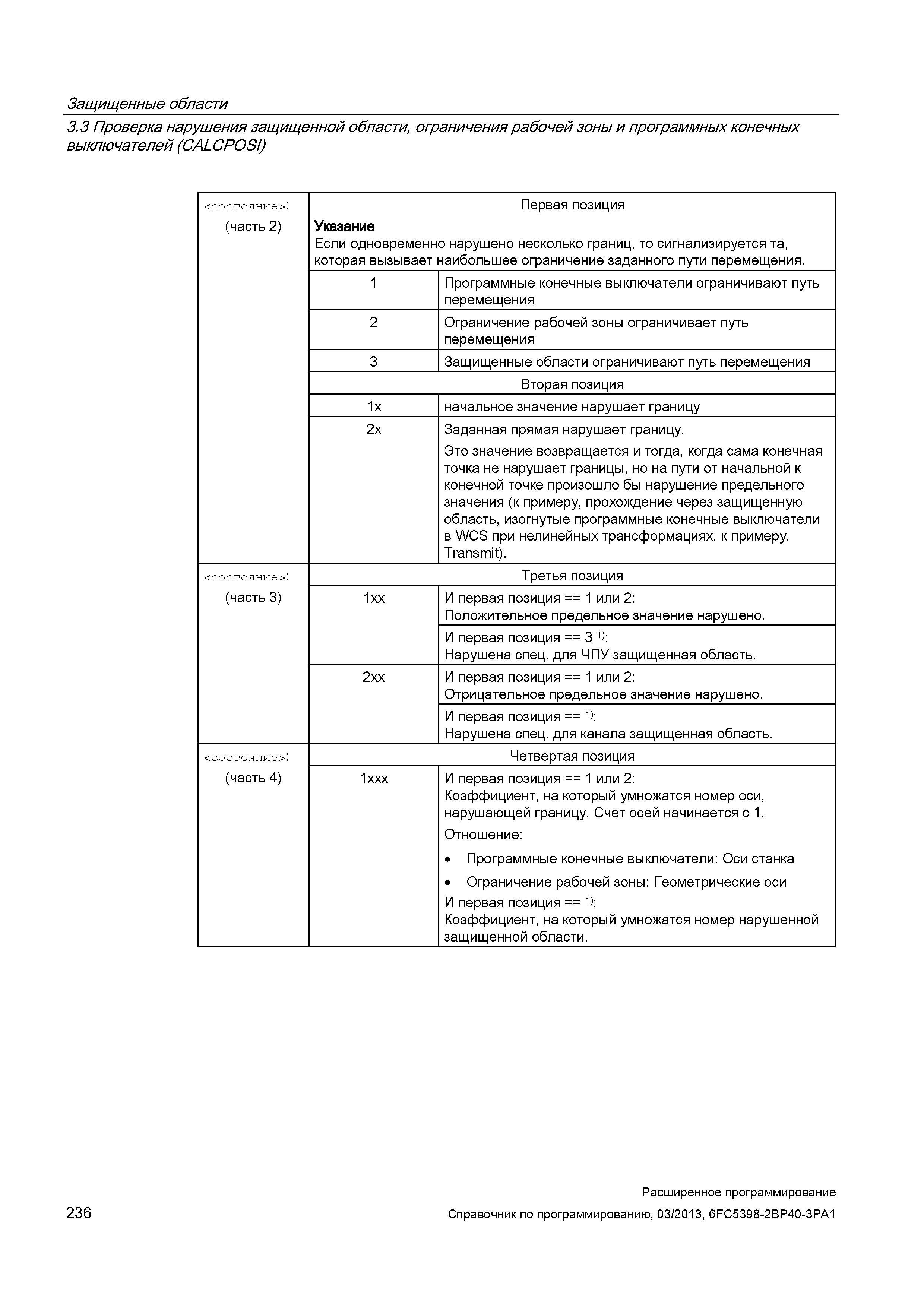

Защищенные области 3.3 Проверка нарушения защищенной области, ограничения рабочей зоны и программных конечных выключателей (CALCPOSI) <состояние>. (часть 2) Первая позиция Указание Если одновременно нарушено несколько границ, то сигнализируется та, которая вызывает наибольшее ограничение заданного пути перемещения. 1 Программные конечные выключатели ограничивают путь перемещения 2 Ограничение рабочей зоны ограничивает путь перемещения 3 Защищенные области ограничивают путь перемещения Вторая позиция 1х начальное значение нарушает границу 2х Заданная прямая нарушает границу. Это значение возвращается и тогда, когда сама конечная точка не нарушает границы, но на пути от начальной к конечной точке произошло бы нарушение предельного значения (к примеру, прохождение через защищенную область, изогнутые программные конечные выключатели в WСS при нелинейных трансформациях, к примеру, Transmit). <состояние>. (часть 3) Третья позиция 1xx И первая позиция 1 или 2: Положительное предельное значение нарушено. И первая позиция 3 1): Нарушена спец. для ЧПУ защищенная область. 2xx И первая позиция 1 или 2: Отрицательное предельное значение нарушено. И первая позиция 1): Нарушена спец. для канала защищенная область. <состояние>. (часть 4) Четвертая позиция 1xxx И первая позиция 1 или 2: Коэффициент, на который умножатся номер оси, нарушающей границу. Счет осей начинается с 1. Отношение: Программные конечные выключатели: Оси станка Ограничение рабочей зоны: Геометрические оси И первая позиция 1): Коэффициент, на который умножатся номер нарушенной защищенной области. 236 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
