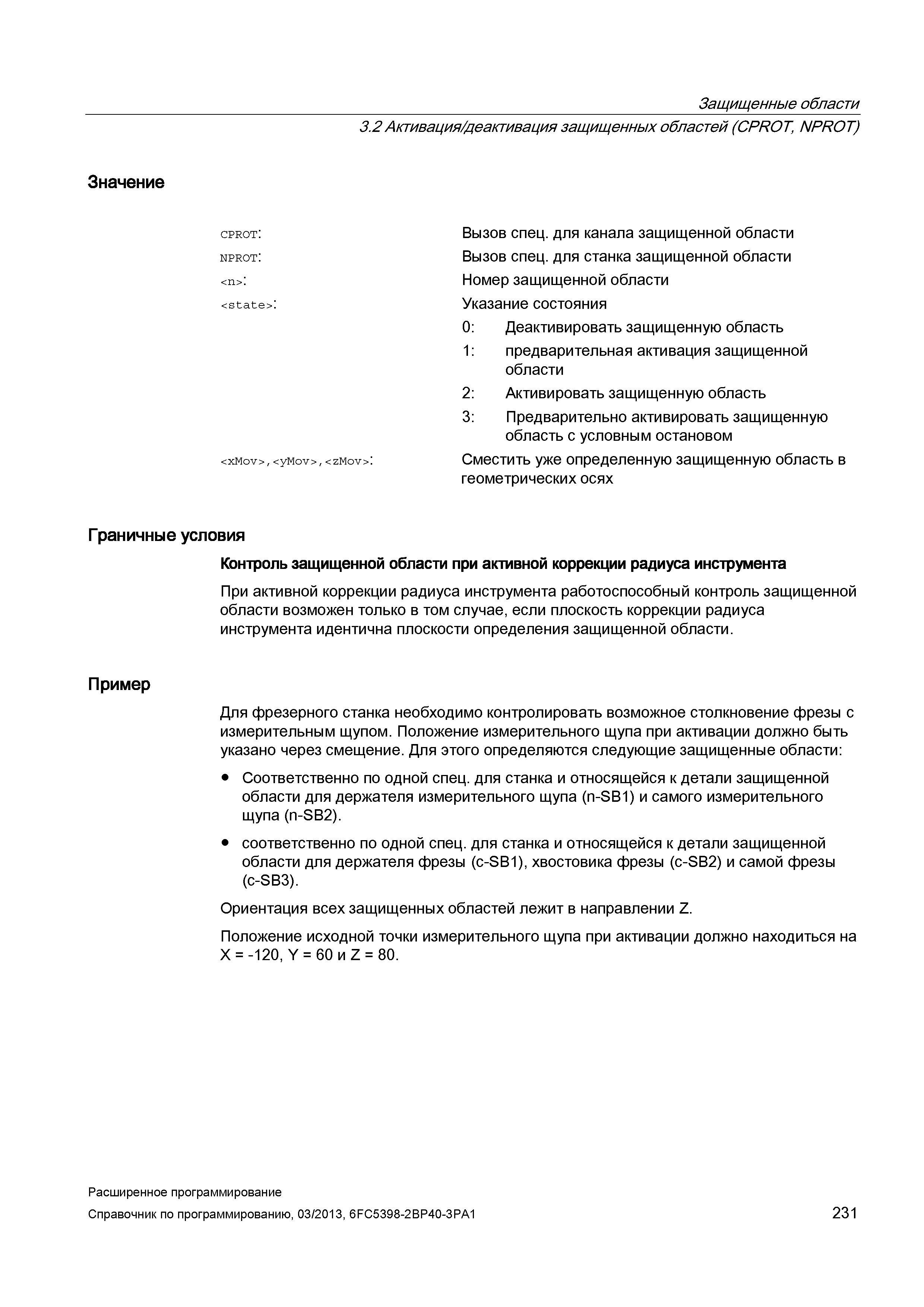

Защищенные области 3.2 Активация/деактивация защищенных областей (CPROT, NPROT) Значение CPROT: NPROT: : : ,,: Вызов спец. для канала защищенной области Вызов спец. для станка защищенной области Номер защищенной области Указание состояния 0: Деактивировать защищенную область 1: предварительная активация защищенной области 2: Активировать защищенную область 3: Предварительно активировать защищенную область с условным остановом Сместить уже определенную защищенную область в геометрических осях Граничные условия Контроль защищенной области при активной коррекции радиуса инструмента При активной коррекции радиуса инструмента работоспособный контроль защищенной области возможен только в том случае, если плоскость коррекции радиуса инструмента идентична плоскости определения защищенной области. Пример Для фрезерного станка необходимо контролировать возможное столкновение фрезы с измерительным щупом. Положение измерительного щупа при активации должно быть указано через смещение. Для этого определяются следующие защищенные области: Соответственно по одной спец. для станка и относящейся к детали защищенной области для держателя измерительного щупа (n-SB1) и самого измерительного щупа (n-SB2). соответственно по одной спец. для станка и относящейся к детали защищенной области для держателя фрезы (c-SB1), хвостовика фрезы (c-SB2) и самой фрезы (C-SB3). Ориентация всех защищенных областей лежит в направлении Z. Положение исходной точки измерительного щупа при активации должно находиться на X = -120, Y = 60 и Z = 80. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 231
