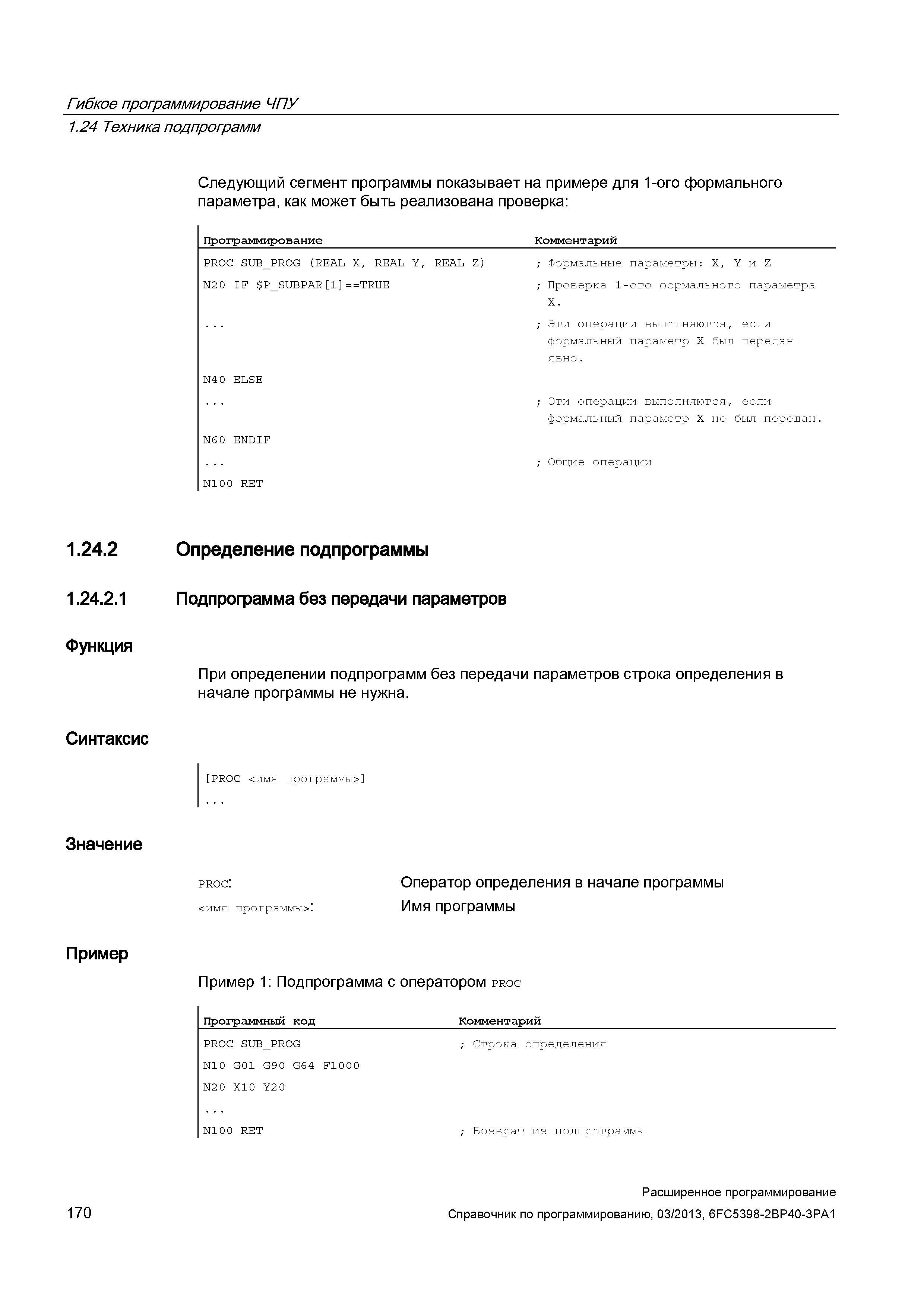

170 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.170

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 170 0170 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Следующий сегмент программы показывает на примере для 1-ого формального параметра, как может быть реализована проверка: Программирование Комментарий PROC SUB_PROG (REAL X, REAL Y, REAL Z) ; Формальные параметры: X, Y и Z N20 IF P_SUBPAR 1 TRUE ; Проверка 1-ого формального параметра X. ... ; Эти операции выполняются, если формальный параметр X был передан явно . N4 0 ELSE ... ; Эти операции выполняются, если формальный параметр X не был передан. N60 ENDIF ... ; Общие операции N10 0 RET 1.24.2 Определение подпрограммы 1.24.2.1 Подпрограмма без передачи параметров Функция При определении подпрограмм без передачи параметров строка определения в начале программы не нужна. Синтаксис PROC <имя программы> Значение proc: Оператор определения в начале программы <имя программы>: Имя программы Пример Пример 1: Подпрограмма с оператором proc Программный код Комментарий PROC SUB_PROG ; Строка определения N10 G01 G9 0 G64 F1000 N20 X10 Y2 0 N10 0 RET ; Возврат из подпрограммы 170 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
