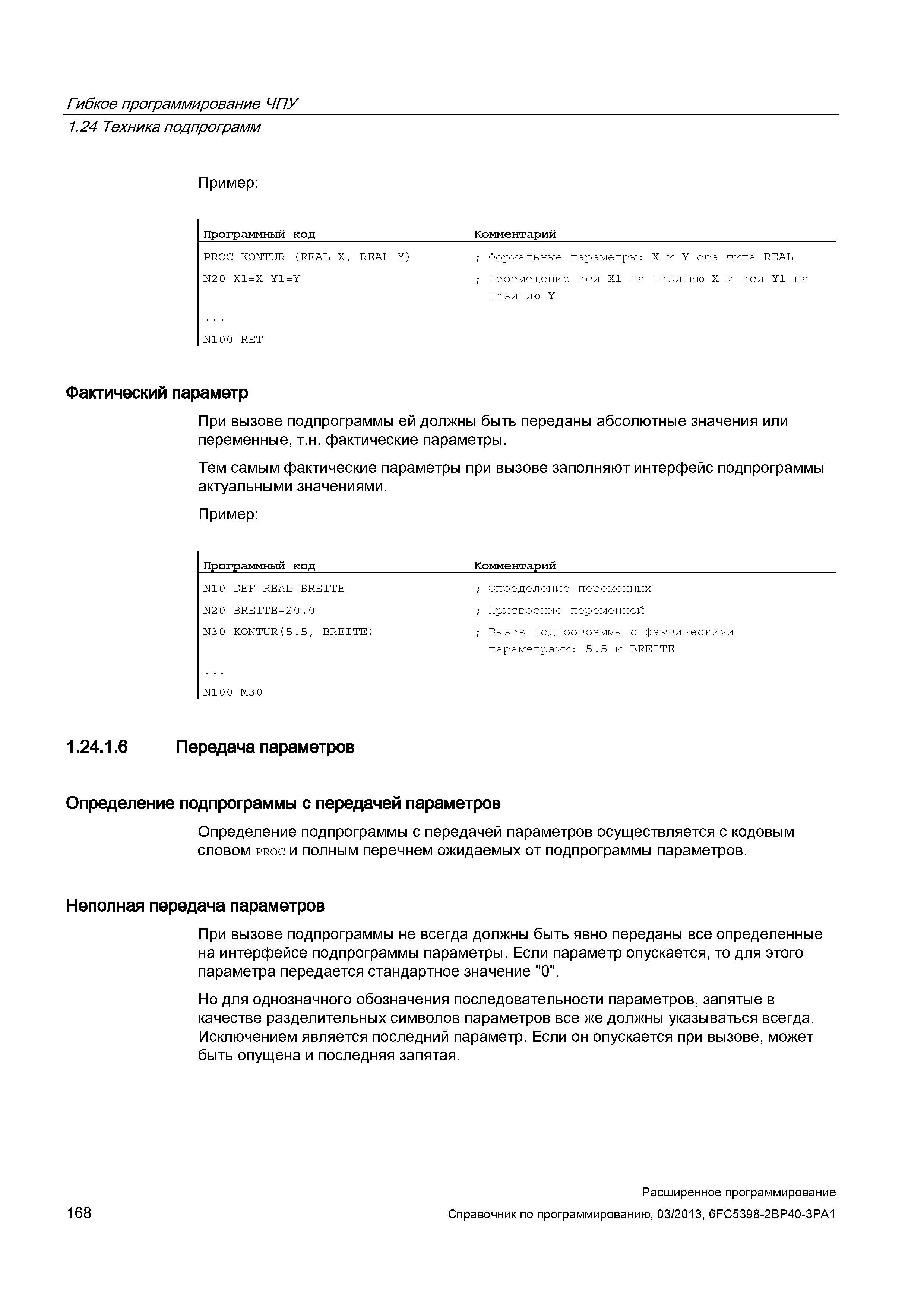

168 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.168

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 168 0168 Lab2u

Гибкое программирование ЧПУ 1.24 Техника подпрограмм Пример: Программный код Комментарий PROC KONTUR (REAL X, REAL Y) N20 X1=X Y1=Y ; Формальные параметры: X и Y оба типа REAL ; Перемещение оси X1 на позицию X и оси Y1 на позицию Y N10 0 RET Фактический параметр При вызове подпрограммы ей должны быть переданы абсолютные значения или переменные, т.н. фактические параметры. Тем самым фактические параметры при вызове заполняют интерфейс подпрограммы актуальными значениями. Пример: Программный код Комментарий N10 DEF REAL BREITE ; Определение переменных N20 BREITE=2 0.0 ; Присвоение переменной N30 KONTUR(5.5, BREITE) ; Вызов подпрограммы с фактическими параметрами: 5.5 и BREITE N100 M30 1.24.1.6 Передача параметров Определение подпрограммы с передачей параметров Определение подпрограммы с передачей параметров осуществляется с кодовым словом proc и полным перечнем ожидаемых от подпрограммы параметров. Неполная передача параметров При вызове подпрограммы не всегда должны быть явно переданы все определенные на интерфейсе подпрограммы параметры. Если параметр опускается, то для этого параметра передается стандартное значение "0". Но для однозначного обозначения последовательности параметров, запятые в качестве разделительных символов параметров все же должны указываться всегда. Исключением является последний параметр. Если он опускается при вызове, может быть опущена и последняя запятая. 168 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
